Mi Instructables otros en la ingeniería inversa está en componentes que no puede obtener hojas de datos y conexiones. Invertir que un circuito de dos tableros a la semana, pequeños como estos me llevan de un día para invertir a ingeniero y tira para sus partes útiles. Con el tiempo he acumulado una gran cantidad de esquemas y componentes para todo tipo de dispositivo de electrónica doméstica imaginable.

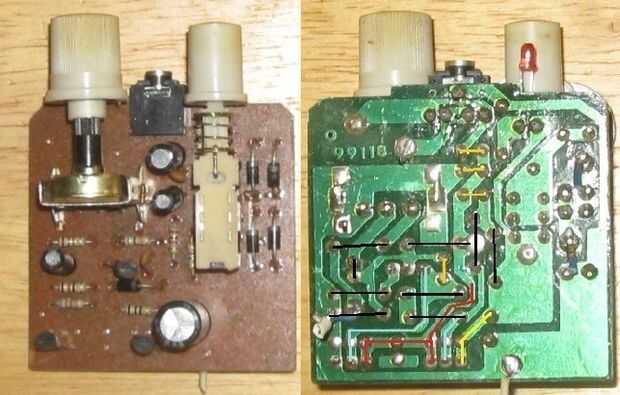

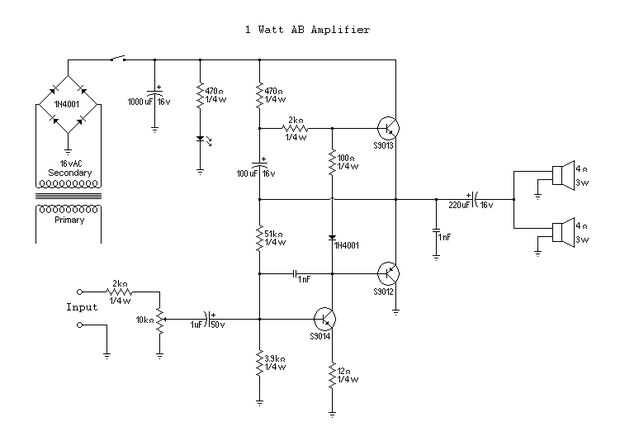

Aquí el primer circuito es un amplificador de 1 Watt AB transistorizada para un sistema de sonido externo computadora. Me salté a la toma de teléfono de oreja que corta los altavoces porque sentía que no era necesario que alguien replicar el circuito. Y me salté la tensión de servicio en el esquema porque la tensión de servicio cambia de un lugar a otro. El voltaje en la bobina secundaria es la tensión importante para alguien que quiere replicar el circuito.
El segundo amplificador en este Instructable; Ingeniería inversa en estepas, es un amplificador estéreo de 2,5 vatios IC de dos canales para un sistema de sonido externo computadora.
