Impreso máquina rociador de circuitos (PCB) (11 / 16 paso)

Paso 11: Sostenedor revestido del cobre

Step Aim
Aquí construimos el sostenedor del PWB del que sostenga los tableros del circuito impreso en su lugar como rociadas hacia abajo.

Herramientas
-Sierra Circular (o lo que usted ha sido cortar el acrílico con)
-Taladro
-Dremel Multimax (opcional)

Materiales
-Pernos de nylon de 1/4"
-1/4" tuercas de nylon
-1/4" arandelas de nylon
-Acrílico
-Epoxi

Direcciones

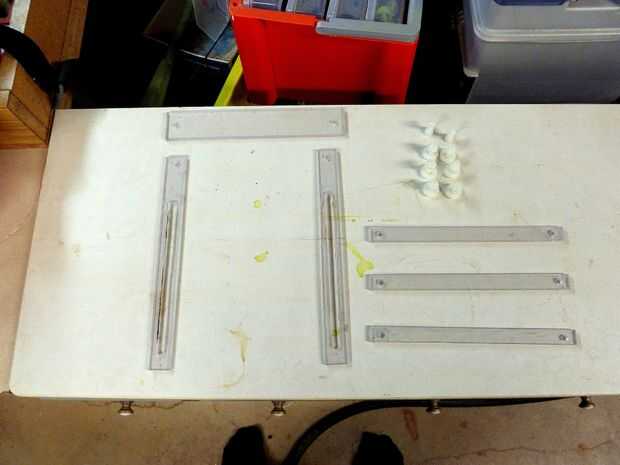

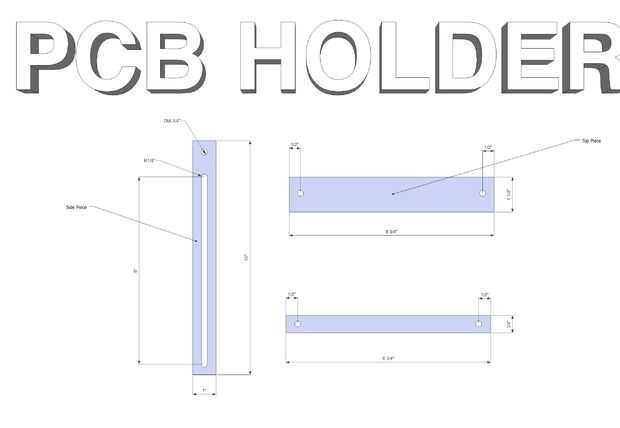

1) cortar las formas apropiadas de acrílico usando los planes proporcionados (do no perfore los agujeros en la pieza de arriba o el orificio superior del lado del pedazo si planea epoxying en su lugar)
2) taladro los lugares marcados en los planes.

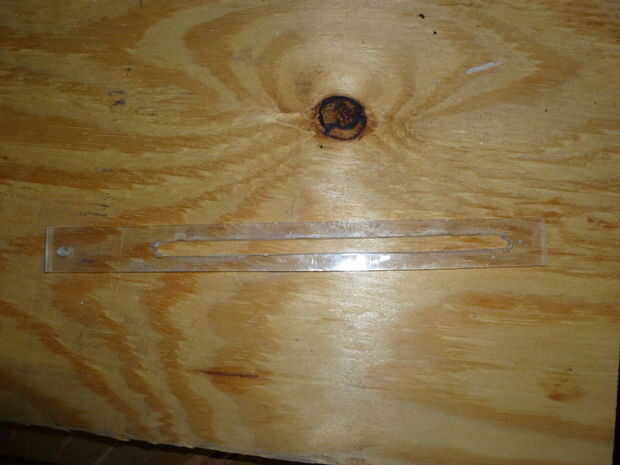

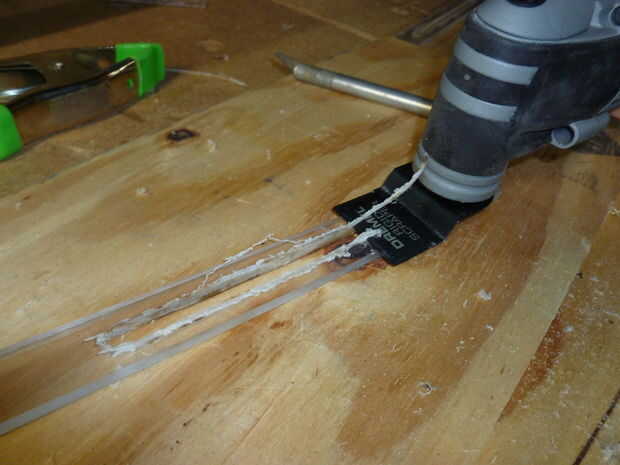

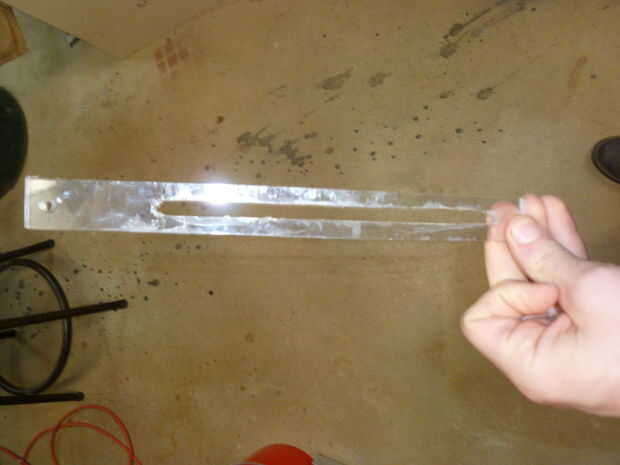

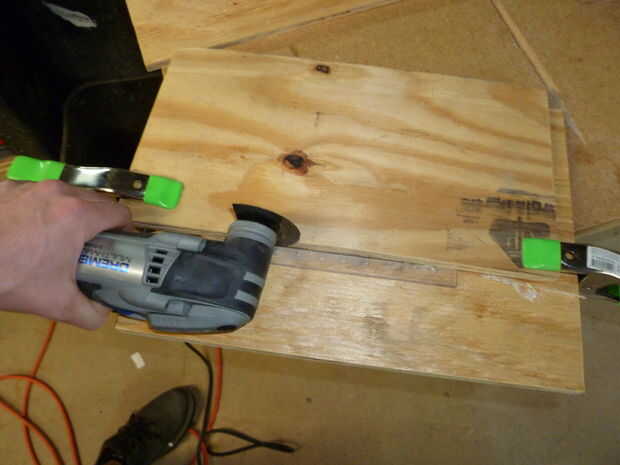

3) corte las ranuras para las piezas que se mueven en.  Ver consejos para método alternativo si no tienes un Multimax.

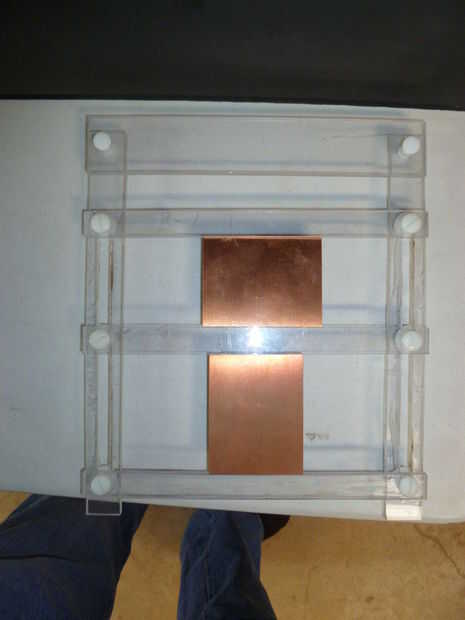

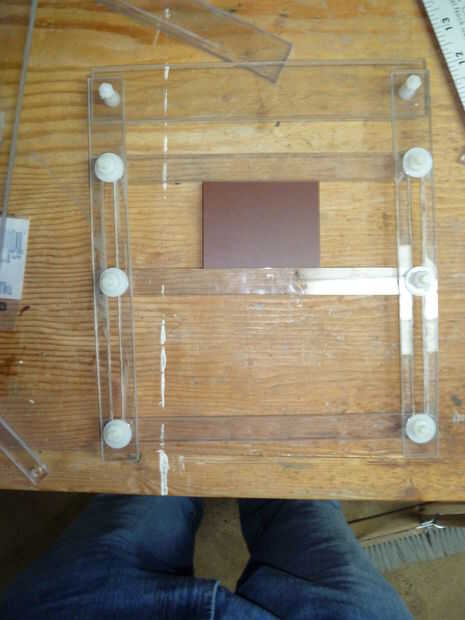

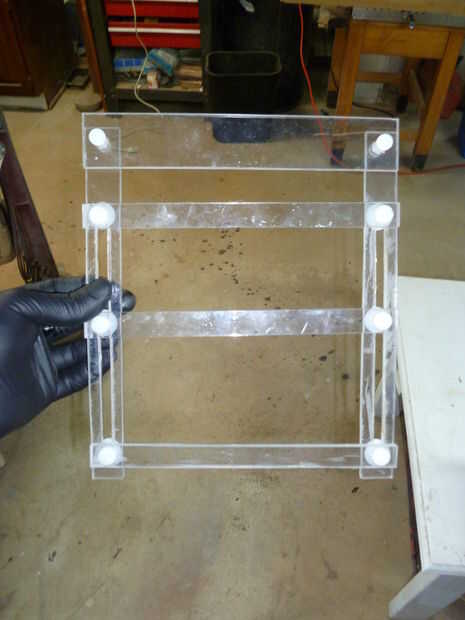

4) montar el aparato como se muestra en la imagen con excepción de epoxy la pieza superior en su lugar si no tienes ninguno de los pernos de nylon extra (de cualquier manera, si bien, que probablemente recomendaría epoxi ya que es un poco más firme)

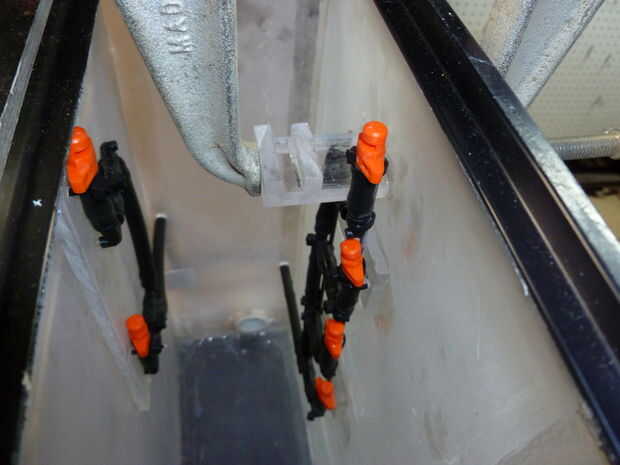

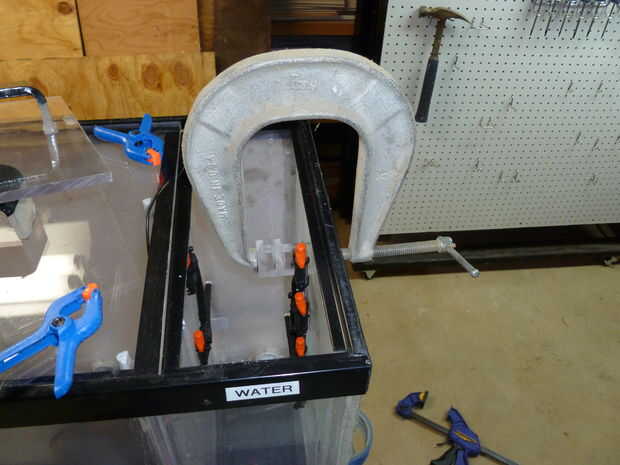

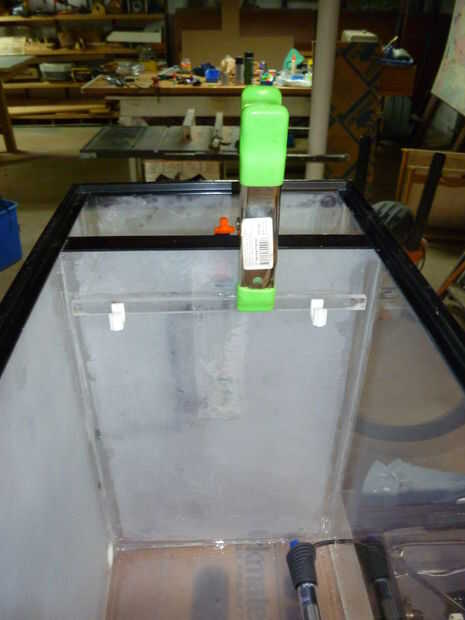

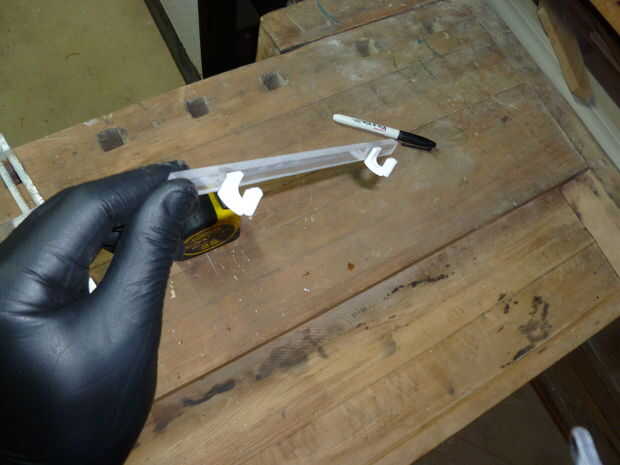

5) montar los dos soportes para el titular de PCB (uno para el lado del grabador, para el lado del agua).  Para fines de demostración, hice dos los diferentes partes que tenía por ahí para que veas que te gusta mejor y construir en consecuencia.

Consejos
-Si no tienes un Dremel Multimax o herramienta similar, puede simplemente perforar en intervalos cercanos y retire cuál es la izquierda con una herramienta giratoria regular

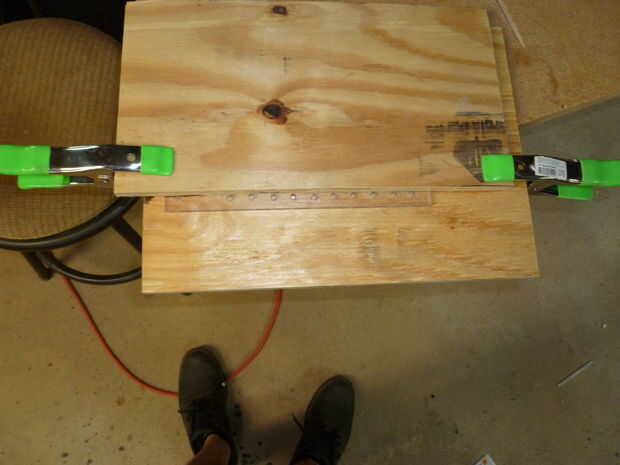

-Originalmente había perforado un montón de agujeros y entonces decidió multimax lo más tarde.  No necesitará hacer esto.
-Epoxying la pieza superior conduce a una estructura de forma más pero puede ser un poco más difícil de limpiar.  De cualquier manera está completamente bien.
