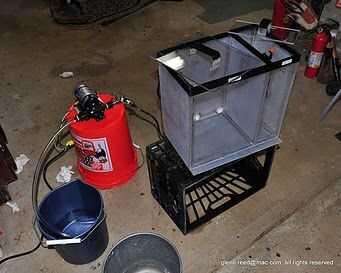

Impreso máquina rociador de circuitos (PCB) (15 / 16 paso)

Paso 15: FAQ

Es este difícil construir?
¡De nada!  La parte difícil estaba diseñando todo al trabajo y ahora sólo una cuestión de ensamblar todas las piezas y poner juntos.  Hice todo este proceso del dibujo al producto final en dos semanas por lo que es sólo cuestión de tiempo que cada día para pasar en el proyecto.

¿Esta máquina incluso es útil?
Absolutamente.  Esto reducirá su grabado tiempo por más de 20 minutos y le permite realizar múltiples más rápidamente de diferentes tamaños.  También puede hacer múltiples más rápidamente y ahorrar una gran cantidad de dinero en lugar de comprar una versión profesional o enviar lejos para que las tablas a ser grabadas.

¿¿Por qué funciona tan bien y reducir el tiempo?
La razón por qué tarda menos de 2 minutos está debido a la tasa de rotación alta de solución de reactivo en el PCB está grabada.  Además, la válvula de alivio de presión oxigena la solución (similar a un grifo de tanque de peces).

¿Puedo grabar más rápido que 2 minutos?
¡ Sí!  Mi solución era fresco cuando lo usé, pero graba realmente un poco más rápido cuando hay más iones del CuCl2 en la solución que viene una vez que se ha disuelto suficiente cobre.  También, la temperatura ideal (maximizar la tasa de grabado) se alcanza cuando la solución se calienta a unos 95 grados Fahrenheit.  Para comparar, mina grabadas en menos de 2 minutos, a 71 grados y con nueva solución.  Puede encontrar esta tabla útil.

¿Donde puedo aprender más sobre la tasa de cobre etch y la química detrás de él?
http://members.optusnet.com.au/eseychell/PCB/etching_CuCl/index.html
/
