Paso 6: Montaje de pulverizadores
Aquí montaremos otro componente crítico, los pulverizadores, que distribuirán la solución del reactivo en un lado del tanque y del agua para limpiar el tablero procesado fuera al otro lado del tanque. En el lado de agua, ponemos pulverizadores en ambos lados para asegurarse de que todos los de la solución reactivo es pasado de la Junta y el soporte.
Herramientas
-Sierra Circular
-Herramienta giratoria
-Taladro (o taladro de prensa)
-Exacto cuchillo (tijeras de trabajo también)
Materiales
-Bridas pequeño
-Hoja de acrílico
-Epoxi
-Cabeza de Spray GPH de Toro 3 (15)
-Tubería del rociador (3')
-Tes rociador
-Codos rociador
-Cabezas de rociador (7) naranja 180 grados
Direcciones

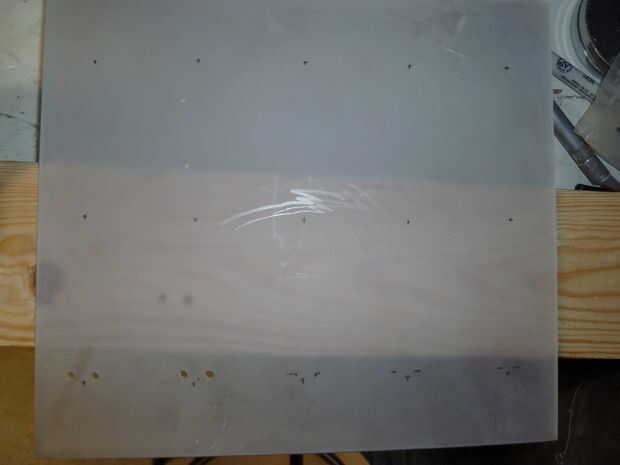

1) Comencemos con el rociador de grabador primero. Cortar la hoja de acrílico rociador (9 1/2 "x 10 1/2") marca los agujeros que posteriormente se perfora (pero no) en la hoja de acrílico (hice una fila o rociadores para ayudar a decidir dónde marcar los agujeros).

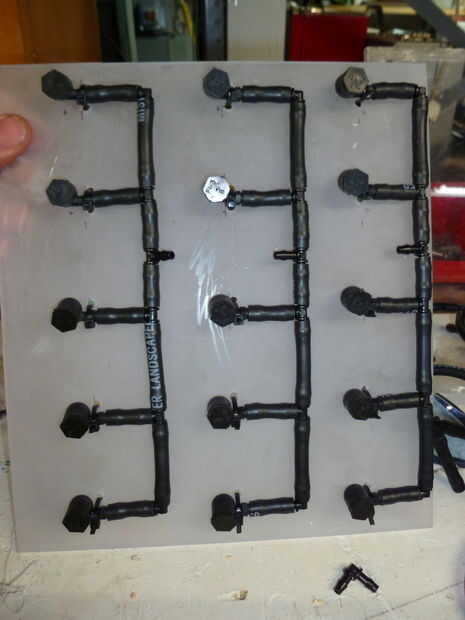

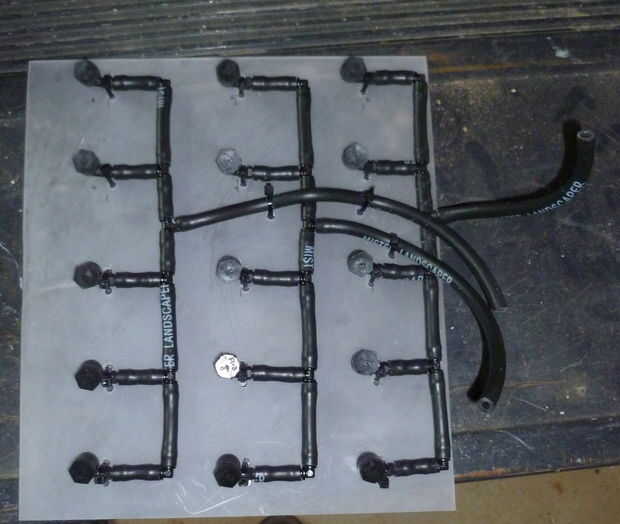

2) Ensamble las tres tiras idénticas de rociadores. Asegúrese de que los agujeros que estamos planeando perforar en la línea de la hoja de acrílico para arriba con las tiras de rociador montado, en caso contrario ajustar por consiguiente.
3) Taladre los orificios en el acrílico.

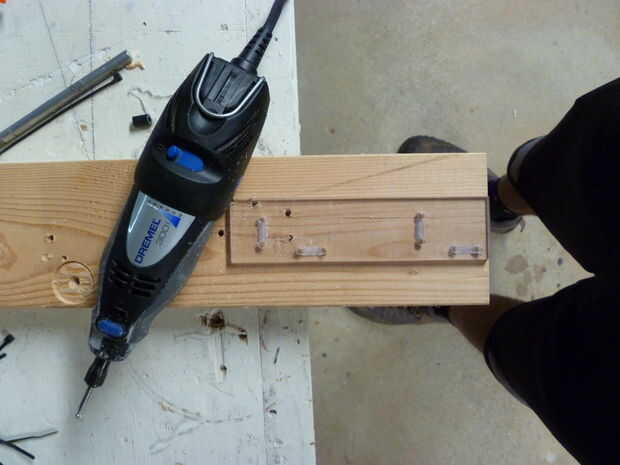

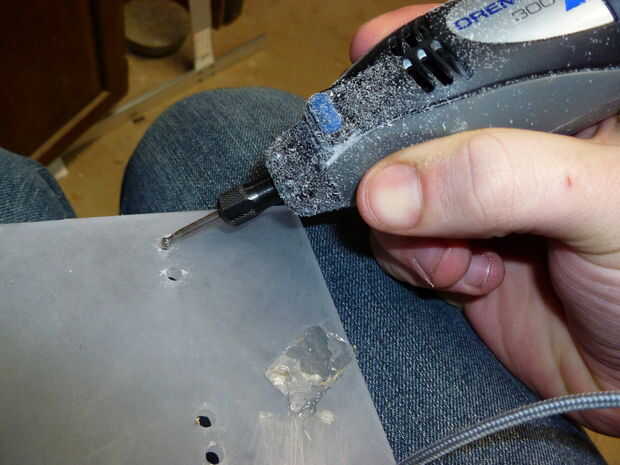

4) usando la herramienta rotatoria con algún tipo de broca pequeña ruta, ruta poco canales conectando cada par de agujeros en el lado opuesto del acrílico. Estos existen para que las bridas no se peguen hacia fuera la parte posteriora que no nos permita pegar al tanque más tarde.

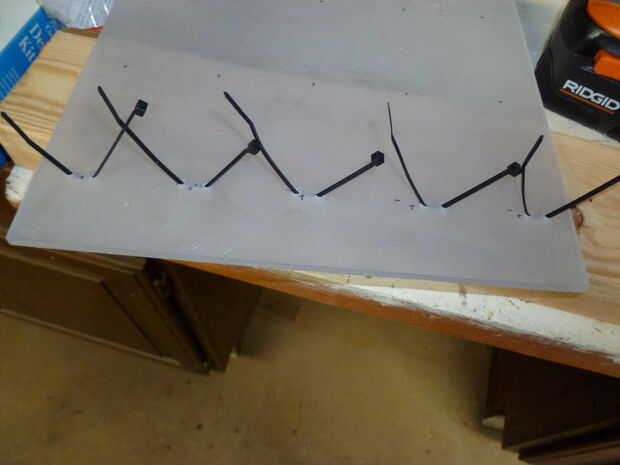

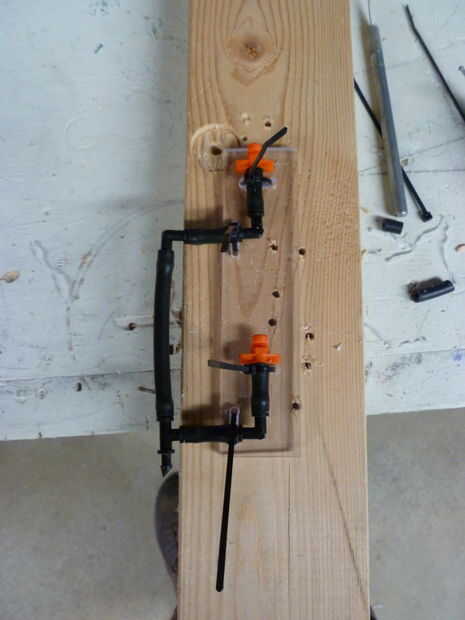

5) Inserte bridas a través de cada par de agujeros, colocar los conjuntos pulverizador y garantizar a cada uno en su lugar y corte atar el cable sobrante.

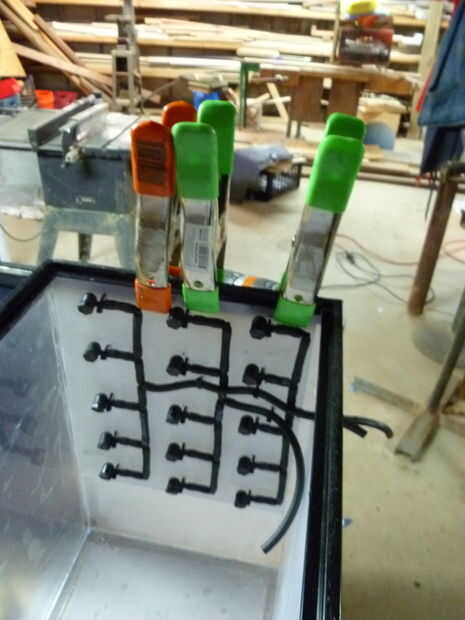

6) cubra la parte posterior de la placa con resina epóxica y seguro al lado del tanque (Asegúrese de que es la partición más grande derecha-grabador)

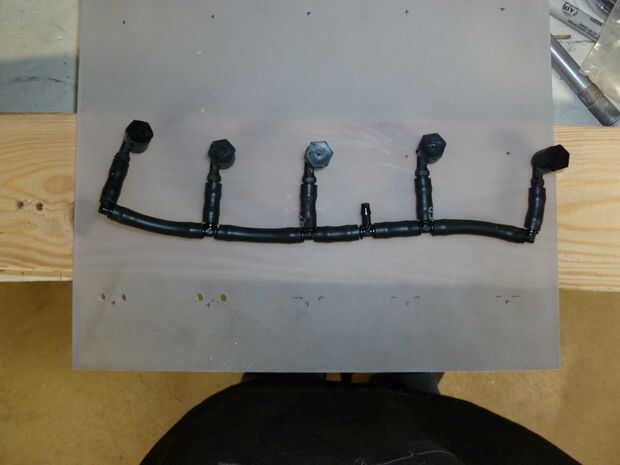

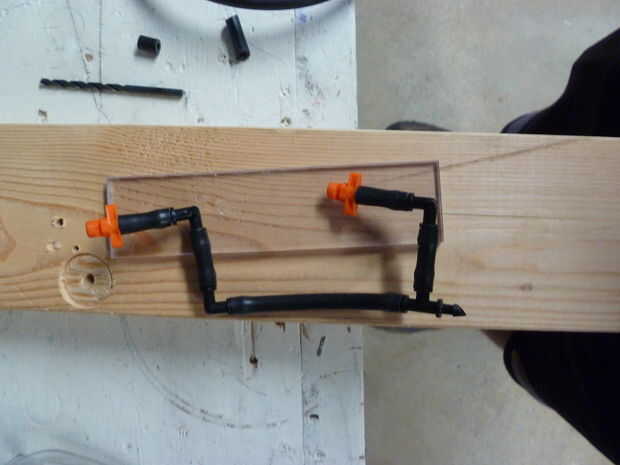

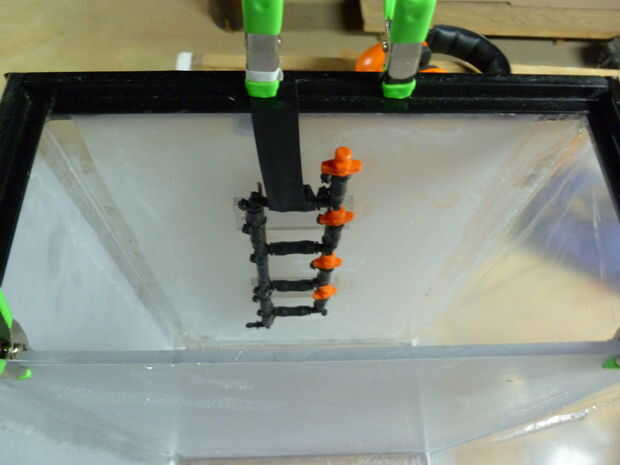

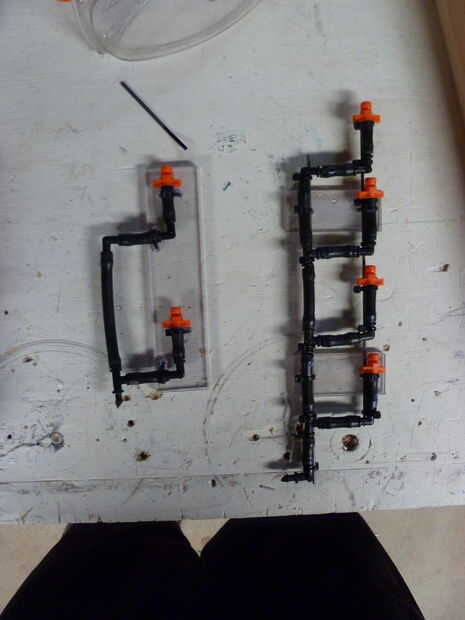

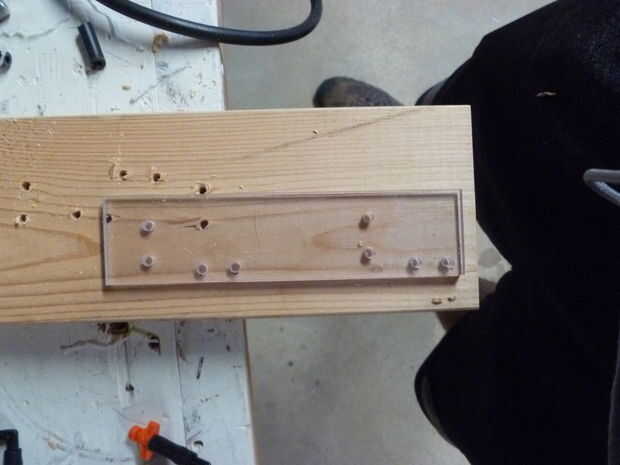

7) los rociadores de agua son un proceso similar pero sólo utilizamos una tira de acrílico como van en una línea. Siga el mismo procedimiento y asegure ambos al lado del tanque de limpieza.

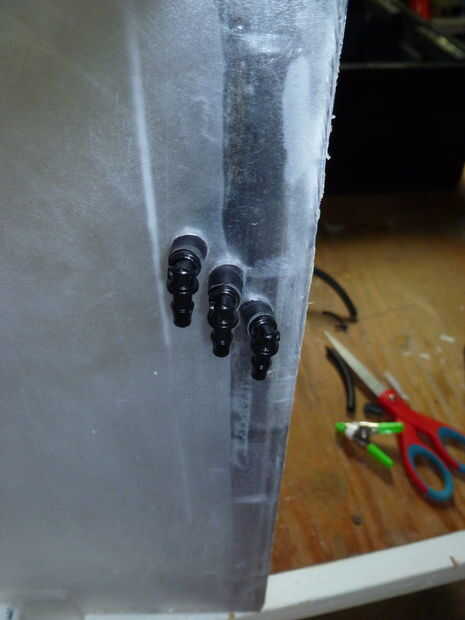

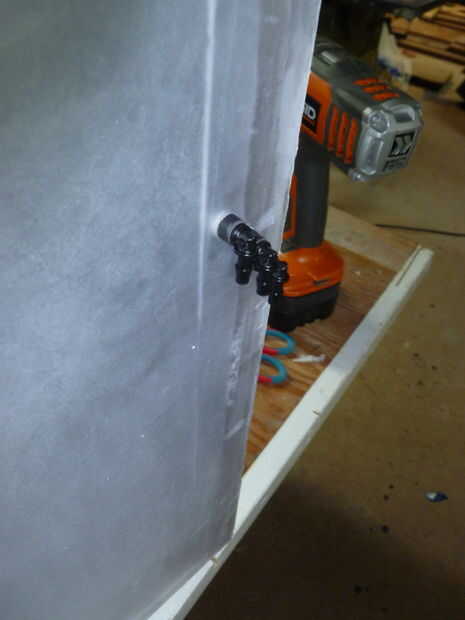

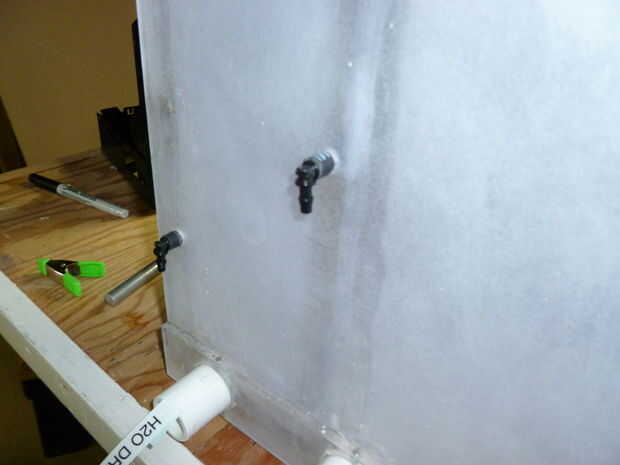

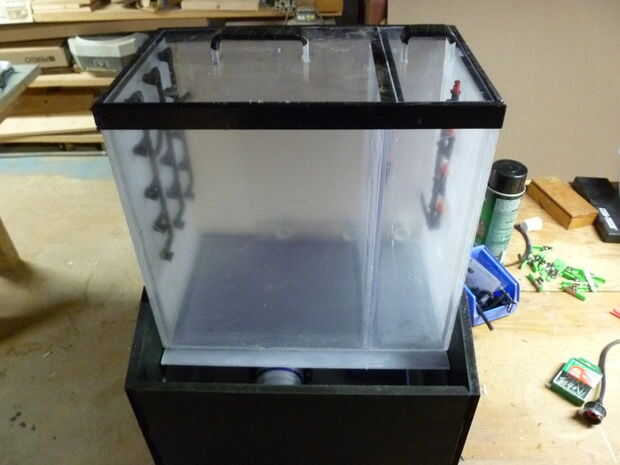

8) una vez que todos los pulverizadores son en el tanque, taladre los agujeros para la tubería que suministrará el rociador de líquido. Coloque una esquina de 90 grados en el y que no hay ningún exceso de tubo y que quede a ras con el borde del tanque.
Consejos
Usted puede notar que mi lado de agua de los rociadores de tanque es diferentes en diseño y número de rociadores. Ignorarlo y seguir con el diseño que he esbozado arriba como funciona mejor. Puede utilizar el mismo número de rociadores en cualquier lado si le gustaría pero no realmente vi la necesidad de que la espalda eran sólo limpiar de cualquier solución adicional en la parte posterior así que me decidí a tener 5 en la parte delantera y dos en la parte posterior.
