Impreso máquina rociador de circuitos (PCB) (4 / 16 paso)

Paso 4: La placa de drenaje

Step Aim
Construirá el la placa de drenaje que llevará a cabo el PVC drenaje tubo en su lugar y evitar la torsión de arruinar el sello que haremos más adelante en este paso.

Herramientas
-Taladro
-Sierra Circular (o sierra de brazo radial)
-Abrazadera

Materiales
-Tira acrílica
-(3) PVC 1/2" acoplamientos
-(3) #10 pernos
-Epoxi
-Goop

Direcciones

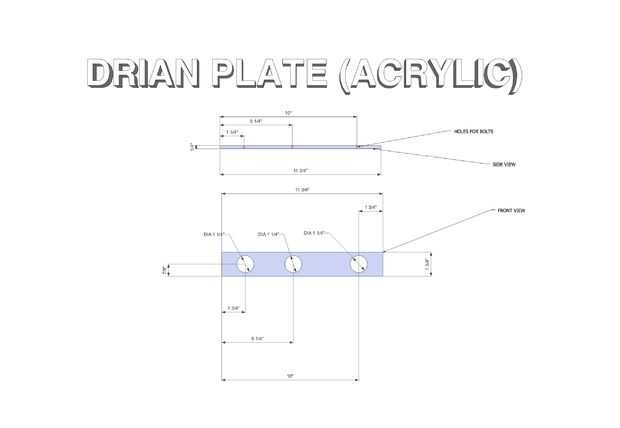

1) comenzar por cortar la placa de drenaje al tamaño correcto.  Use un taladro para cortar los tres agujeros y asegurarse de que coinciden exactamente (lo suficiente para un tubo quepa) con los agujeros que previamente cortado en el tanque.

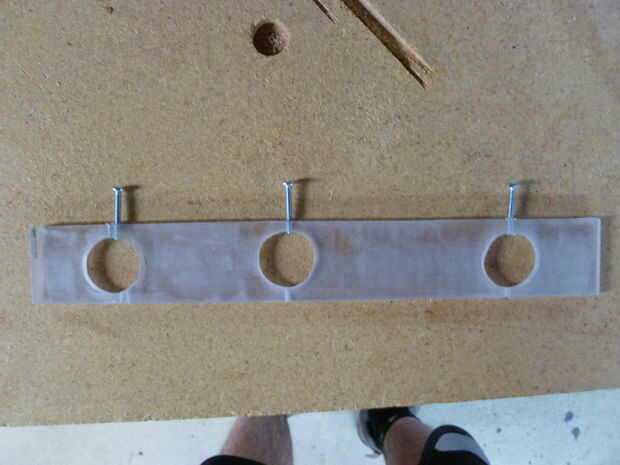

2) una vez Asegúrese que los orificios estén alineados, corte los orificios para tornillos que van en el acrílico del lado.

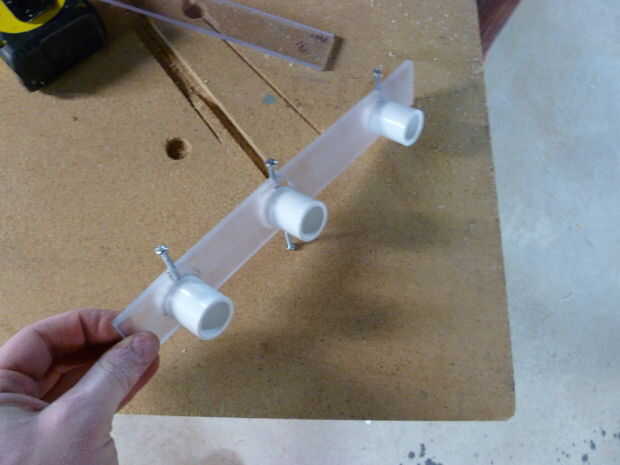

3) Coloque 1/2" PVC acoplamientos 1/4" (o sea el grosor de tu acrílico) más allá del hoyo y fije con el tornillo.
4) uso de una herramienta giratoria o hack vio y corta la parte superior de las cabezas de los pernos

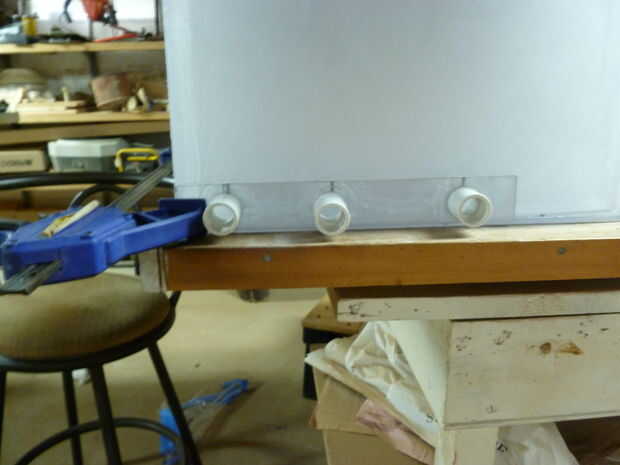

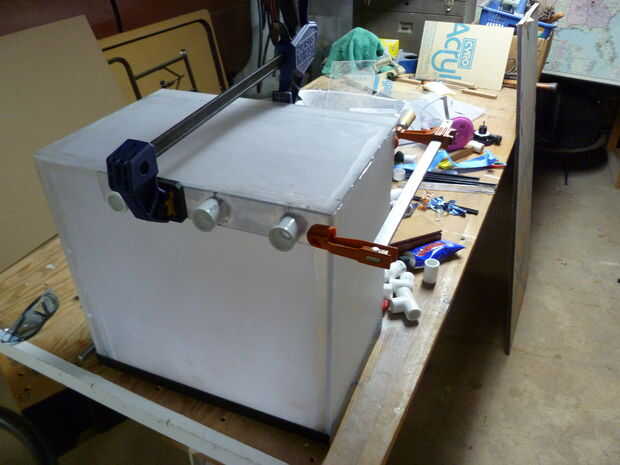

5) fije a los agujeros correspondientes en tanque con resina para garantizar la placa.
6) sello alrededor de drian con Goop una vez seca de epoxy

Consejos
-Asegúrese de que los agujeros se alinearán con los que haces en el tanque.  El Dremel puede ayudarle mucho aquí, usando la broca de esmerilar para ensanchar los agujeros que no están perfectamente alineados y el Goop puede sellar un agujero ligeramente más grande que el tubo sin problemas.
-Ignorar la tira negra en la parte superior, vamos a poner esto el siguiente paso.
-Tengo dos pernos en el segundo agujero ya que no perforar el agujero original correctamente y es necesario repararlo, usted no debe (con suerte) necesita hacer esto.
