Paso 4: Oscilador para un LED parpadeante

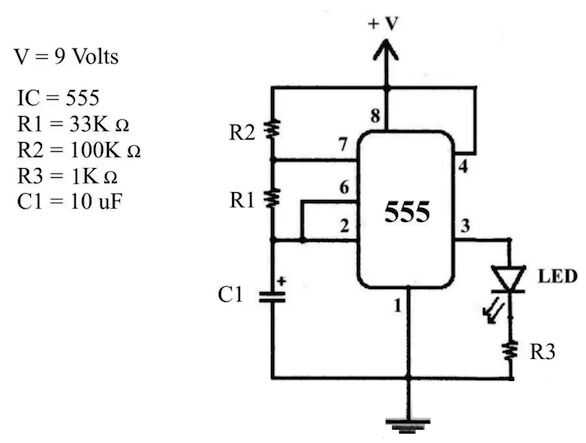

El temporizador 555 IC tiene tres modos de funcionamiento: monoestable y biestable y Astable. Estos modos están determinados por los componentes y las conexiones a la viruta. En el modo astable, el 555 funciona como un oscilador. Generalmente es el modo más simple para lanzarse a experimentar con.
Este video ilustra la construcción y pruebas de este circuito en un protoboard sin soldadura. Se configura el temporizador 555 como un multivibrador astable, lo que le permite generar una salida oscilante continua. Esto es útil para, entre otras cosas, luces parpadeantes o producir sonidos.
Aquí hay un tutorial de oscilador 555.
Si deseas una simulación visual de un oscilador de onda cuadrada con un chip 555 temporizador.
Aquí está otro video mostrando un circuito similar siendo montado en un protoboard sin soldadura. Este video tiene un poco de teoría de funcionamiento del circuito oscilador.
