Atari Punk Console - tinta conductora & tu cuerpo

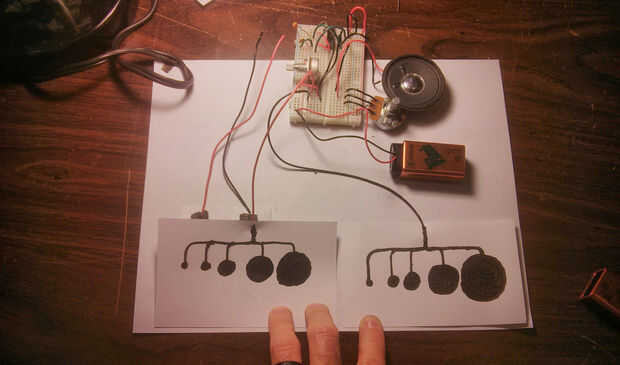

construir una simple consola de Atari Punk que utiliza tinta conductora y su cuerpo para cambiar el sonido! El circuito aquí fue modelado fuera de Joshua Zimmerman maravilloso instructable. El diseño original de la APC, o "Caminó generador del tono" se le atribuye al bosque M. Mims III. Este proyecto debe ser factible para ~ $25,00. Menos si le sucede que tiene random electrónica flotante:)

Cambios que hemos hecho de Instructable de Zimmerman:
a) hemos utilizado fritzing para mostrar los pasos en lugar de fotos.
b) utilizamos pintura conductora y nuestros cuerpos para ajustar el sonido

Suministros necesarios y aproximado precios:
1 x $6.00 - protoboard (carriles de tamaño medio w/Tensión)
1 x $1.00-556 temporizador (NE556N)
2 x $0,25 - condensadores (.01uF / 103)
1 x $0.25 - resistencia (10k, marrón naranja negro)
2 x $0.10 - Super cables (6", 22awg)
6 x $0.10 - cables (3", 22awg)
6 x $0.10 - medio para cables cortos (2 a 3", 22awg)
1 x $0.10 - Super Super corta alambre (1", 22awg)
1 x potenciómetro $1.50-5k
1 x potenciómetro $1.50-500k
1 x $1.00 - 9v batería + batería Snap
1 x $1.95 - altavoz (8 ohmios)
1 x $9.99 - contenedor de tinta conductora desnuda pintura
2 x $0.10 - 3 x 5" fichas (o algo ~ 3" x 5" que usted puede poner su tinta conductora)
1 x $0.10 - tachuela

Otras cosas útiles:
-Buena iluminación
-Un espacio de trabajo limpio
-Una hora de tu tiempo
-Alguien impresionante trabajar con

¿Cosas que faltan?
-Echale hackerspaces.org un lugar local para herramientas, suministros, etc..
-¿Ann Arbor, MI cerca? Tenemos todo que lo necesario en Todas las manos activa!
- Radioshack, AdaFruit, SparkFuny Jameco son algunos recursos populares para las partes.
