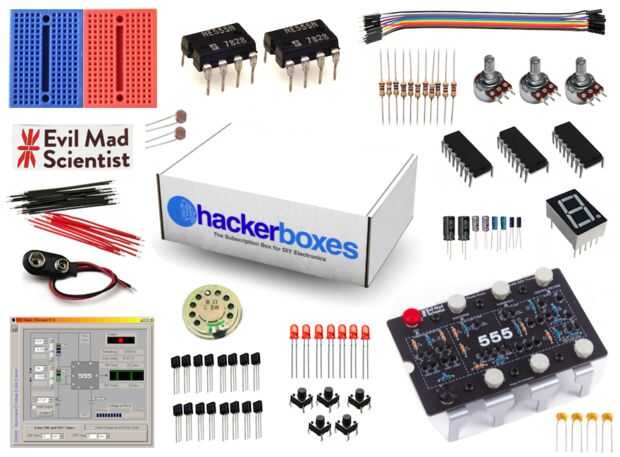

Paso 1: Contenido de HackerBox #0004
Este mes hemos hecho un Vídeo de boxeo mientras la caja de embalaje. Echa un vistazo.
- Kit de tres cincos (PCB negro, soportes de plomo de aluminio, tornillos)
- Etiqueta de Evil Mad Scientist
- Sin soldadura Breadboard
- Varios cables de puente o puentes de Dupont
- Terminal de batería de 9V
- Mini altavoz de 8 Ohm
- Botones momentáneos (cinco)
- LEDs (10)
- 7-segment LED Display (cátodo común)
- Foto de resistencias (dos)
- Chips de Temporizador 555 (tres)
- Chip de contador de década 4017 (info)
- 4026 7-segment Display Driver Chip (info)
- Transistores de NPN 2N3904 (trece)
- Transistores PNP 2N3906 (trece)
- Diodos de conmutación 1N4148 (diez)
- Varios valores de condensador (0.1uF, 0.01uF, 0.47uF, 1uF, 3.3uF, 10uF, 22uF, 220uF)
- Valores de resistencia diferentes (100, 220, 620, 820, 1 K, 3.9K, 4.7K, 5.1K, 6.8K, 10 K, 15 K, 22 K, 33 K, 68 K, 100 K)
- Potenciómetro de 10K
- Potenciómetros de 500K (dos)
Explosiva! Tenga en cuenta que algunos de los condensadores son los condensadores electrolíticos. Estos están polarizados, lo que significa que cada capacitor tiene un positivo y un negativo. La polaridad de estos condensadores debe utilizarse apropiadamente dentro del circuito o el condensador puede explotar, ruptura o de lo contrario no.
Asignación de parte! También tenga en cuenta que algunos de los componentes en esta lista (y en el HackerBoxes) son necesarios para la construcción de los tres Kit de 5 años. Sería prudente tirar todos hacia fuera (tal vez seguir adelante y construir el juego de cincos Thee) antes de consumir cualquiera de los componentes de otros proyectos o experimentos. Aquí están los artículos específicos de la lista de piezas que se necesitan para los tres cincos:
- Transistores de NPN 2N3904 (trece)
- Transistores PNP 2N3906 (trece)
- Resistencias (cada uno): 100, 220, 820, 1 K, 3.9K, 6.8K, 10 K, 15 K
- Resistencias (dos): 100K
- Resistencias (siete): 4,7 K
La lista de arriba es una lista general de artículos necesarios para los proyectos y experimentos presentados aquí. Tenga en cuenta que las características exactas de contenido dentro de un HackerBox particular pueden varían por el color, tipo, fabricante, Conde, etc. debido a la compra de componentes o embalaje a granel.
