Instructables de bobina de Tesla no son infrecuentes, he escrito uno mismo, pero en el Instructable siguiente me gustaría no sólo describir una simple bobina vertical del edificio, pero también sugieren algunas formas fáciles de montar componentes del sistema de Tesla. A veces las partes de un sistema de bobina de Tesla son más difíciles de conseguir que la bobina sí mismo. Luego, al final, demostrar (de una manera pequeña) como bobinas de Tesla puede transmitir corriente eléctrica a través del aire sin necesidad de cables.

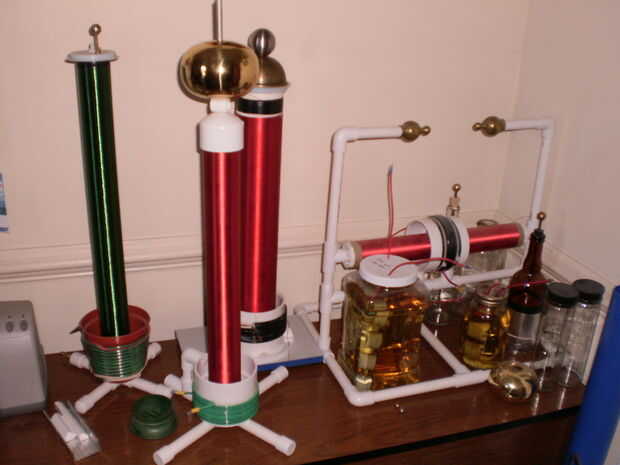

La esencia de este Instructable es simplicidad en lugar de fuerza bruta o máxima eficiencia. Porque mis bobinas son pequeñas, modelos interior, prefiero seguir un método modular del edificio les. La mayoría de bobinas de Tesla son unificado--todo empacado en una sola unidad, apenas enchufe y juego. Me gusta construir de forma modular por lo que puedo cambiar componentes alrededor, probar diferentes bobinas, condensadores o fuentes de alimentación. Por lo tanto mis diseños recortados junto con pinzas de cocodrilo y la longitud de alambre de alto voltaje. Si usted
prefieren el enfoque individual, ciertamente puede adaptar este diseño de esa manera.
Este sistema de bobina de Tesla consta de estas partes:
Un transformador de la CA de alto voltaje (7.500 voltios, 30 miliamperios)
Un boquete de chispa a presión
Una matriz de condensadores

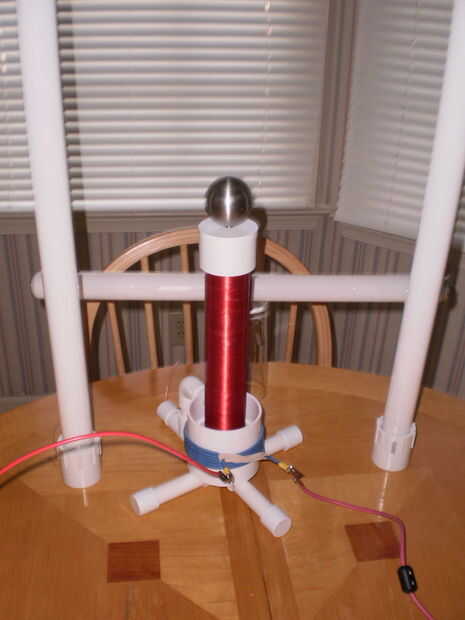

La bobina sí mismo, que consiste en una bobina primaria y secundaria en algún tipo de apoyo
marco.
Un terminal o "top load"
Cable para conectar todo
Componentes opcionales que desea incluyen un transformador variable (variac) y un pequeño
manguera tipo aspirador.
Tubos de luz fluorescentes, con soportes
Cada uno de estos temas serán cubiertos en una página separada.
