Paso 3: Kit de Replica tres cincos

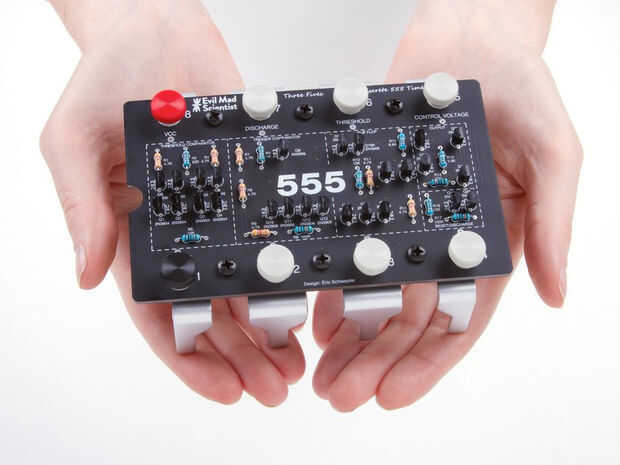

Los tres cincos Kit, de la gente sobre Laboratorios de científico loco mal, le permite construir su propia réplica hermosa, jumbo de la 555 viruta de los transistores discretos. Lo mejor de todo, realmente funciona. Este artículo ultra-geek-chic está en casa en tanto el laboratorio o en la exhibición en su oficina o estudio. Esta bien hecho video es una gran introducción al kit.

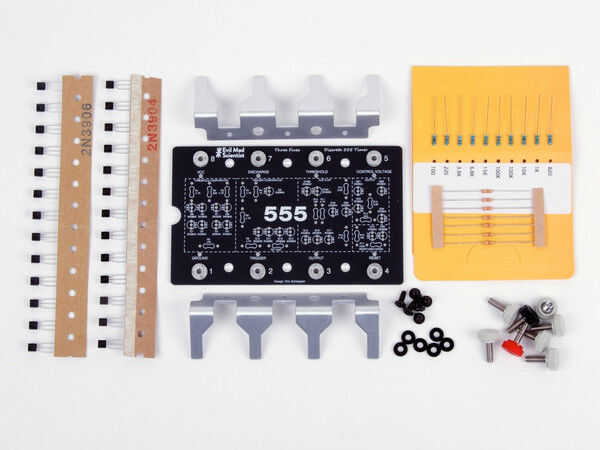

Mientras que los tres cincos Kit incluye instrucciones excelente, vale la pena reiterar algunos indicadores adicionales. Empezar por poner en las resistencias, ya que son un poco más pequeños. Verifique que cada valor de la resistencia coincide con las serigrafiadas en la placa de circuito impreso. Las resistencias no están polarizadas. Puede ir de cualquier manera.
A continuación, suelde en los transistores. Comprobar que está poniendo los transistores de la bolsa de NPN en los agujeros en el tablero con la etiqueta "2N3904" y asegúrese de que estén correctamente orientadas. No funcionará si invierten. Del mismo modo, ser seguro para colocar los transistores de la PNP la bolsa en los agujeros en el tablero con la etiqueta "2N3906" y observar más detenidamente su orientación.
El sitio de malvado científico loco tiene una fantástica Página de la wiki para este kit y el 555. Incluye las instrucciones del juego, mucho le gusta a los recursos y un gran documento de principios de operación que es digno de la comprobación hacia fuera seguro. Mientras está allí retira su tienda en línea donde usted puede encontrar muchos otros artículos grandes.
Dave sobre en EEVblog había hecho esta muy detallada y por consiguiente bastante largo, video sobre construcción y operación de los tres cincos. Como todos sus videos, es muy informativo. Es interesante notar que el juego de Dave tiene la versión anterior de las patas de apoyo de tres de cinco años, que eran de plástico, mientras que ahora tenemos el aluminio nuevo unos.
Tener en cuenta al trabajar con los experimentos que siguen que puede usar un chip 555 temporizador real en un paquete de 8-pin DIP, o puede utilizar la réplica de tres cincos. Debe funcionar idénticamente. ¡ Déle un intento!
