Paso 2: materiales

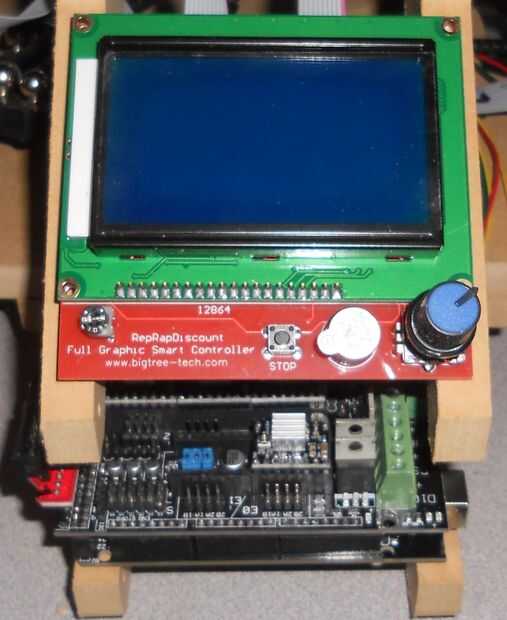

RAMPAS 1.4 kit con pantalla LCD

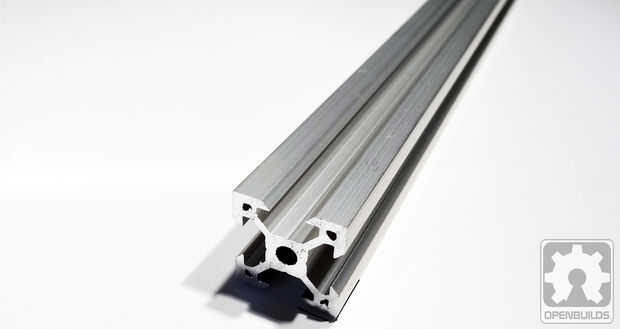

Tres (3) longitudes iguales de aluminio extruido. AKA, guías lineales o rieles T-slot. Tamaño se basa en la capacidad de preferencia, la disponibilidad y la fabricación. Mi generación está utilizando 20 mm x 20 mm x 750 mm. Si se les da la oportunidad de rediseñar y construir otra, elegiría 20x40mm para mayor rigidez.
Rodillos Nine(9) - aka, ruedas - que caben en la pista de la extrusión de aluminio. Fui con nueve ruedas ya que tengo un bajo presupuesto.
Media pulgada gruesa densidad media de fibra (MDF), aproximadamente 4 pies cuadrados debe ser suficiente material.
Plástico ABS hojas 3/16 de pulgada de espesor. Aproximadamente 2 pies cuadrados es suficiente.
Plástico ABS hojas 1/8 de pulgada de espesor. Aproximadamente 6 pulgadas cuadradas.
Cuatro (4) NEMA 17 motores utiliza motores paso a paso con 200 pasos por revolución.
Tres (3) Nema 17 soportes motor
Una Asamblea caliente extremo de Bowden de la alimentación
Una Asamblea de extrusora para alimento de Bowden y puede caber un motor de pasos NEMA 17
Un metro de tubo de PTFE con el diámetro necesario para el filamento.
Fuente de alimentación de 12V. He comprado un amplificador de 30 de Ebay.

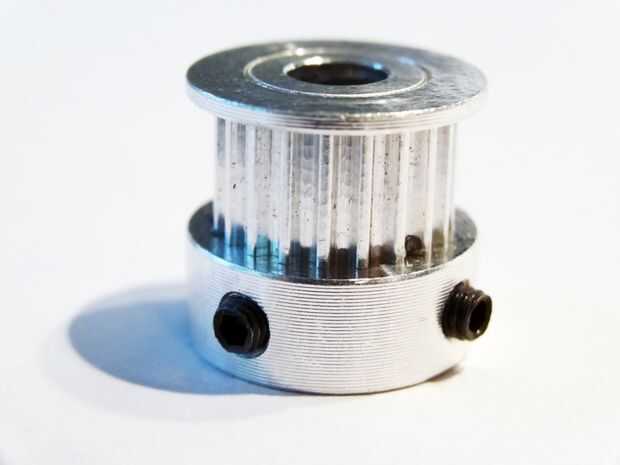

Tres (3) poleas de GT2 con 16 o 20 dientes (los tres tienen que tener el mismo número de dientes).
Tres (3) poleas lisas
5 cinco metros de correa dentada de GT2, 6 mm de ancho. Cortar en 3 trozos iguales.
Tres (3) interruptores o conmutadores ópticos
1 un tubo de fibra de carbono de 300-400 mm con 6 mm interior diameter(ID). El ID tiene que ser 6 mm. corte en 12 partes iguales.
Tres (3) tubos de fibra de carbono de 500mm con un diámetro exterior (OD) de 6mm. El OD debe ser 6 mm. corte en seis segmentos exactamente de 250mm de largo.
diámetro de 6mm de imanes de neodimio cilíndricos 12 x 10mm de largo
12 juntas de bola o de acero de rodamientos de bolas 10mm – 12mm de diámetro - recuerda HAYDN en grupos de Google. Conseguir esto de él.
12 nylon o aluminio espaciadores de 1/4" largo y lo suficientemente grande como para tornillos #6-32 pasar a través.
Tuercas en T 50 para las extrusiones de aluminio (no necesitamos pero que muchos extra siempre ayuda)
soportes de ángulo recto esquina 15
Gorila pegamento pegamento de madera PVC / pegamento solvente ABS
1/2 "x 1/2" extrusión de aluminio u-canal - de Lowes. Corte tres (3) segmentos de 4"
1/2 "x 1" L extrusión de aluminio - de mínimos. Corte tres (3) segmentos de 1"
Superficie de la cama de impresión de vidrio borosilicato
Tres 1" x. 5" x. 5" aluminio o bloques. Algo que puede ser perforado y golpeado ligeramente.
corta longitud (unos 6") #8-32 roscada varilla, cortar por la mitad.
Dos tuercas de mariposa #8-32.
Surtido tornillos, tuercas y arandelas. Necesitamos muchas métricas de tamaño estándar y tamaño M3 y M5 en 40 #4 y #6-32.
Cables y alambres
Código postal lazos y ataduras de cables.
Puñado de 4 pines y 3 conectores de Dupont.
