Hacer que una impresora 3D utilizando un router CNC - el "Deltabot" (21 / 26 paso)

Paso 21: Hacer rampas 1.4 titular y soporte del LCD

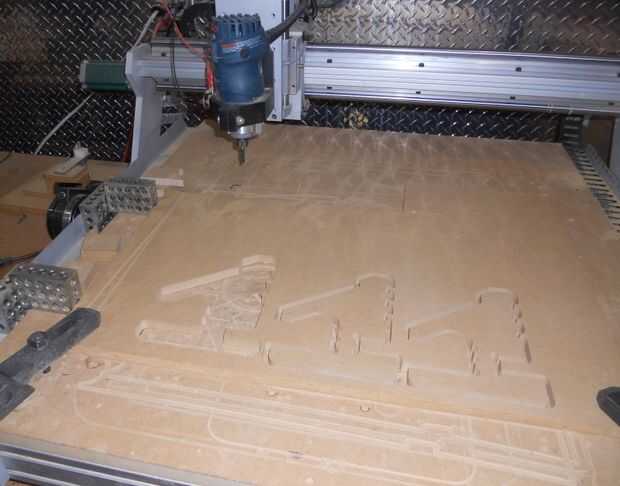

Utilice el mismo mdf como corte de la placa base 7.5" de alto por 12" de ancho. Seguro para el ranurador del CNC - había atornillada en la placa estropeada.

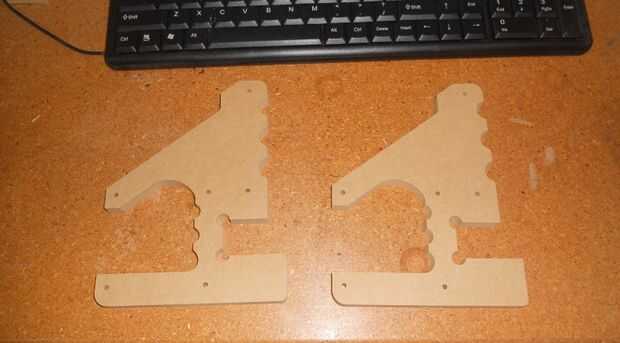

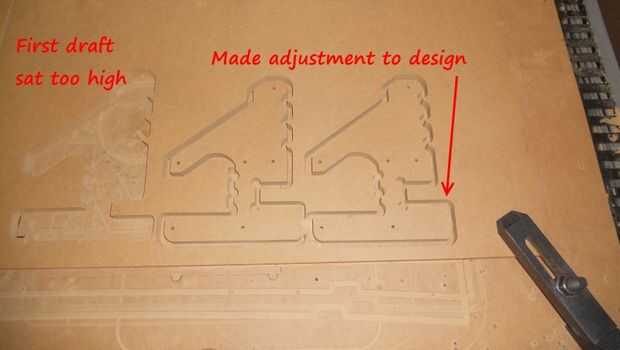

Corte dos del diseño de rampas con la CNC. Use 1/4" madera router bits. para el uso de agujeros de taladro de 1/8" pedacito de taladro.

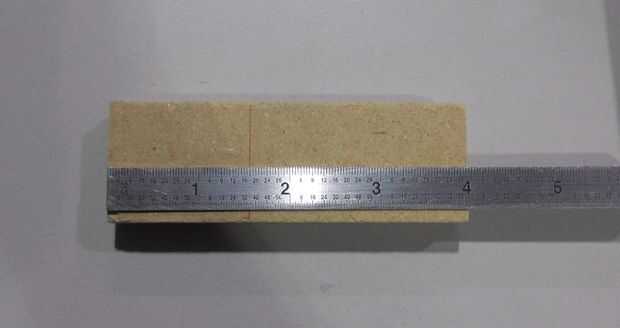

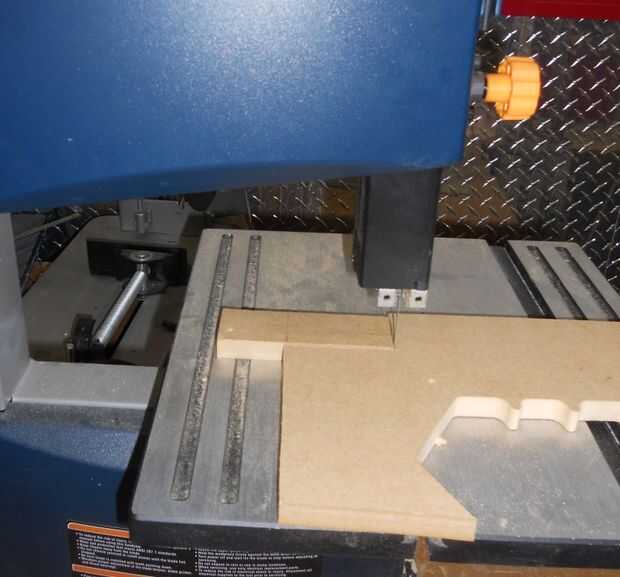

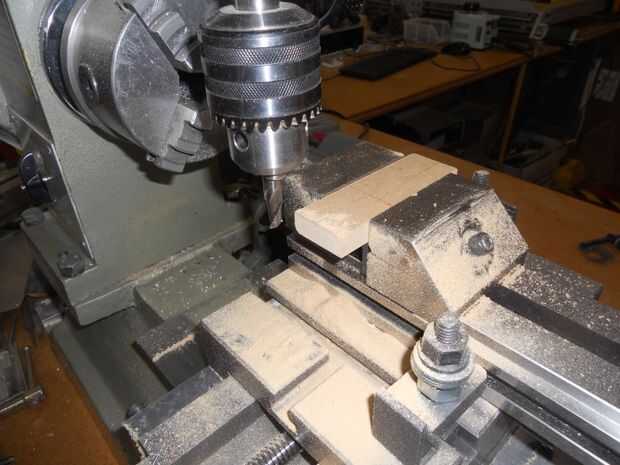

Corte una sección rectangular de mdf 4 "x 1,75". Ya sea utilizar el router CNC o cortar con una sierra de banda y molino para hacer las esquinas del rectángulo como 90 grados como sea posible y los bordes lo más recto posible.

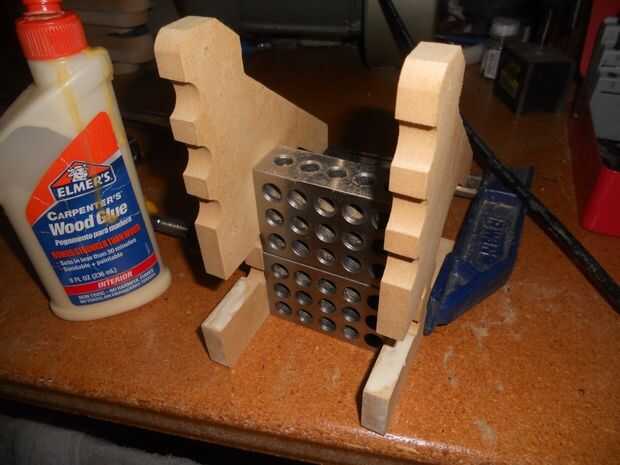

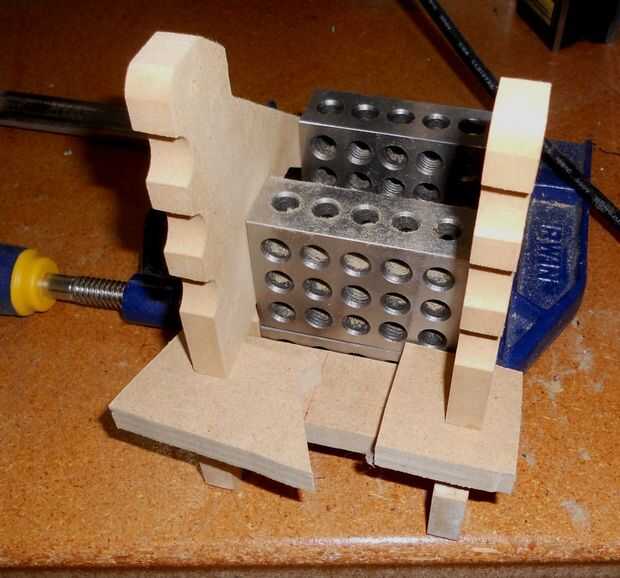

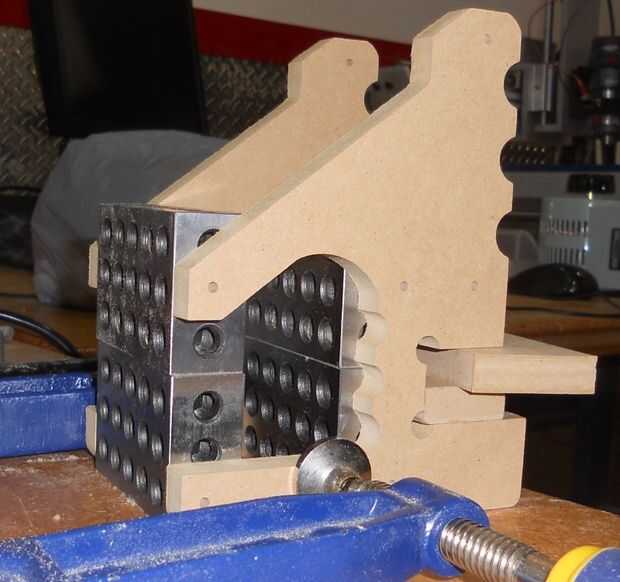

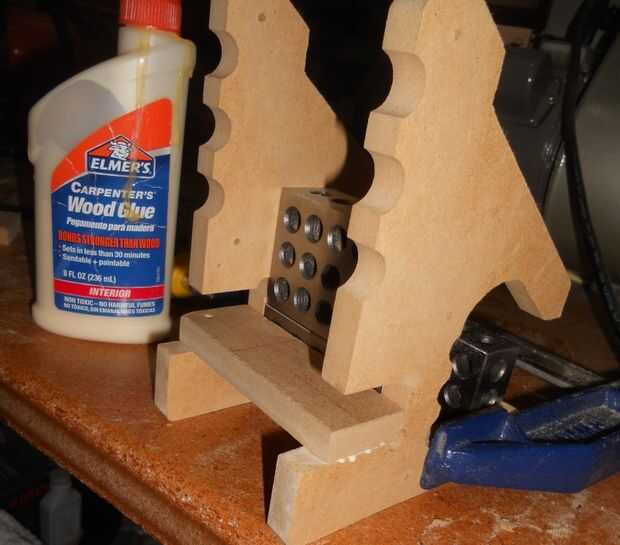

Madera pega el rectángulo al titular de rampas como se muestra en las fotos. Asegúrese de que todo es cuadrado y recto.

Una vez que el pegamento se seca, todo el conjunto debería caber estrechamente en la placa base de la impresora 3D. Hacer una instalación permanente con pegamento para madera o una estructura desmontable con tornillos. Fui con tornillos para que pueda retirar y reubicar el titular si tengo que.

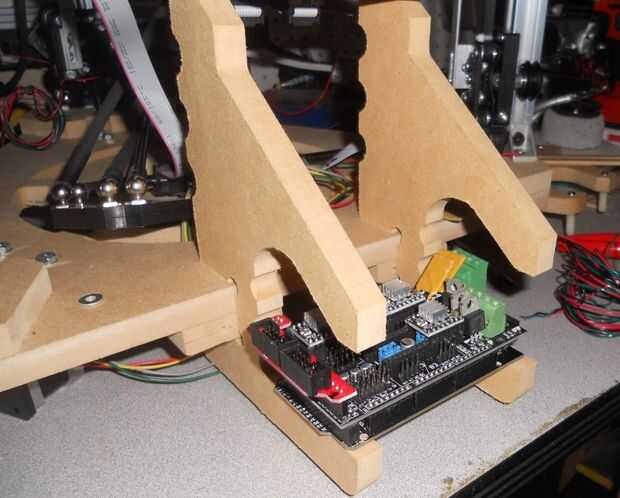

Colocar el 1.4 de rampas en el estante inferior. Marque los orificios y perfore agujeros en mdf.

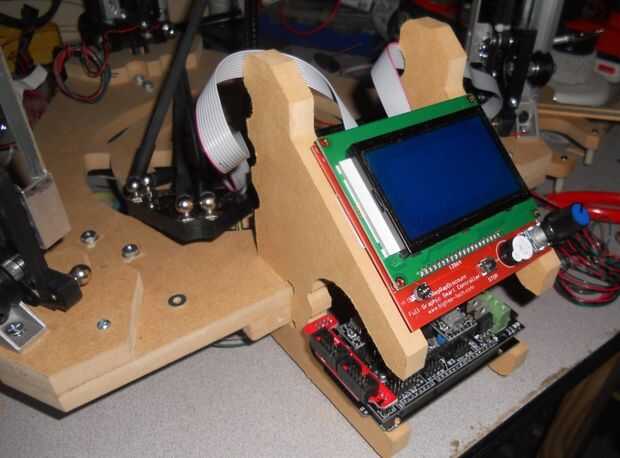

Pantalla LCD de lugar en la ladera de 45 grados. Marque los orificios y perfore agujeros en MDF.

Asegure la electrónica con tornillos. utilice arandelas de nylon en caso necesario.

Si se desea, cortar un escudo acrílico transparente a la pantalla.
