Paso 22: Alambres, cables por todas partes

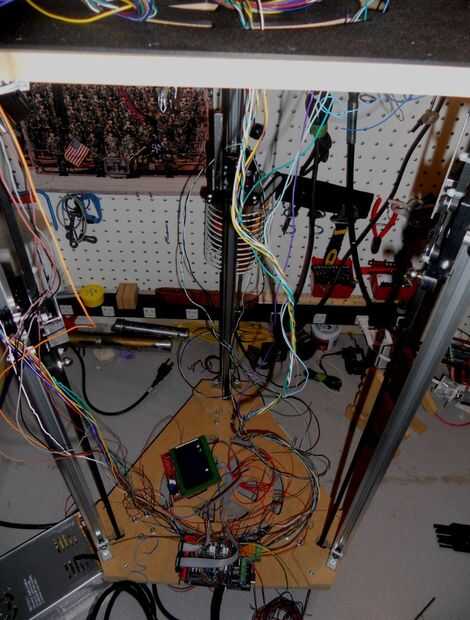

La primera foto loco no es la realidad. Es cómo mi mente percibe el cableado de este proyecto. En realidad, realmente no hay muchos cables involucrados. Dieciocho conductores totales para los motores, nueve para los sensores, dos para el thermister, dos para el elemento de calefacción, cuatro por el poder. Por lo tanto, no realmente mucho cableado.

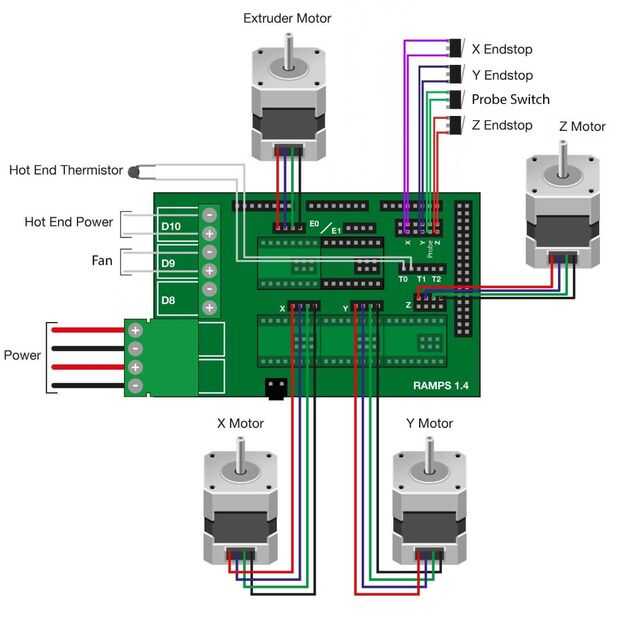

Seguir las rampas cableado instrucciones que se encuentran en el wiki de RepRap.

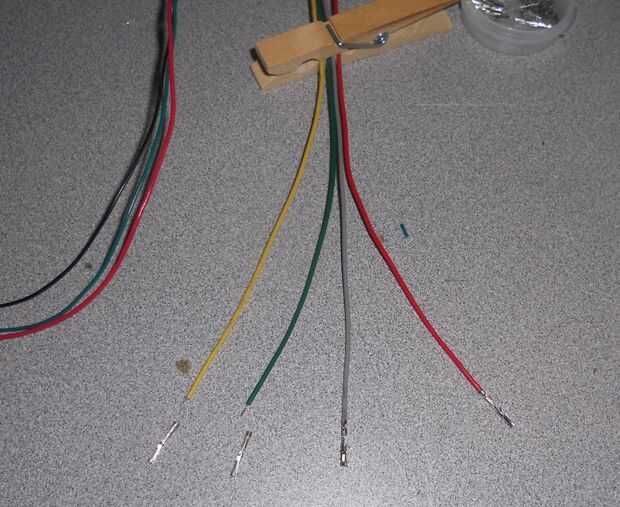

También referencia a las especificaciones técnicas y documentos de sus motores en cómo cablear hasta un controlador de motor paso a paso. Muchos construcción blogs y video de youtube que diga corto dos cables o prueba de continuidad para averiguar cómo conectar los cables del motor paso a paso. Bien que digo más fuego que forma es el documento de especificación técnica del motor y sigue el cableado diagramado en allí. Realmente no puede ir mal al seguir los diagramas del fabricante, que a menos que el fabricante podría cuidar menos sobre la escritura en un documento preciso para sus productos.

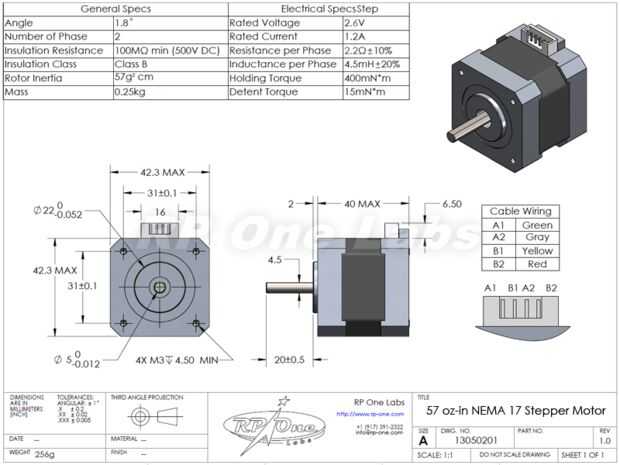

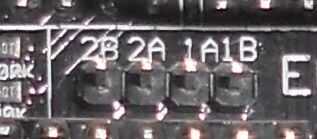

Si nos fijamos en las clavijas de conexión para los motores paso a paso en las rampas se verá "2B 2A 1A 1B" y como se ve en el diagrama de motor paso a paso señalados allí cables B2 = rojo, B1 = amarillo, etc.. Esto fue específico para mis motores paso a paso, pero toma el trabajo de adivinar sin cables y sin necesidad de "corto hacia fuera dos cables" para encontrar los pares. Estamos haciendo una máquina finamente sintonizada aquí. Si se dispone de documentación, utilizarlos.

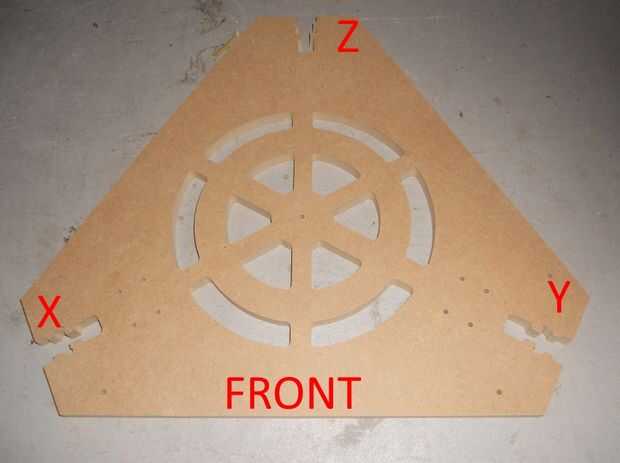

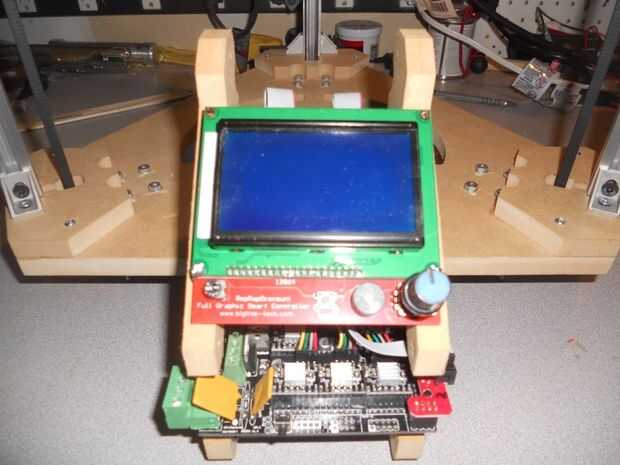

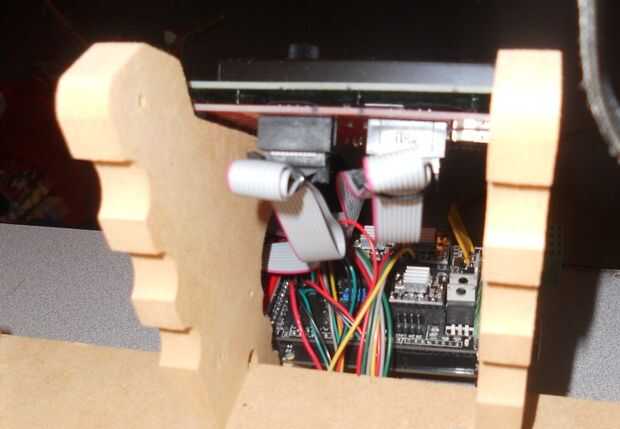

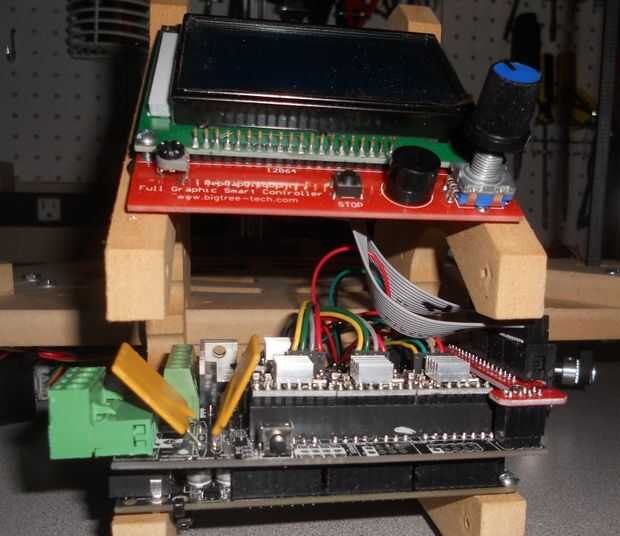

Como se puede ver el tablero de rampas tiene las conexiones del motor paso a paso para el eje de X, Y y Z. Ya que todos los motores de nuestros viajan las mismas direcciones (arriba y abajo) ver el séptimo cuadro para determinar que motor se conecta a qué eje.

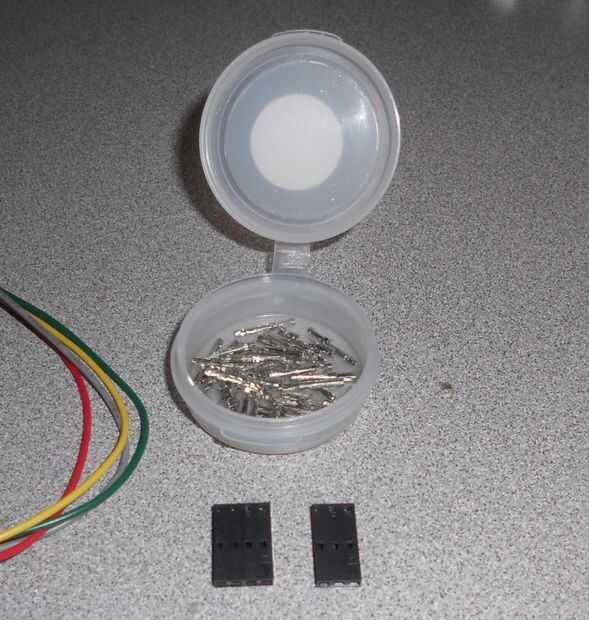

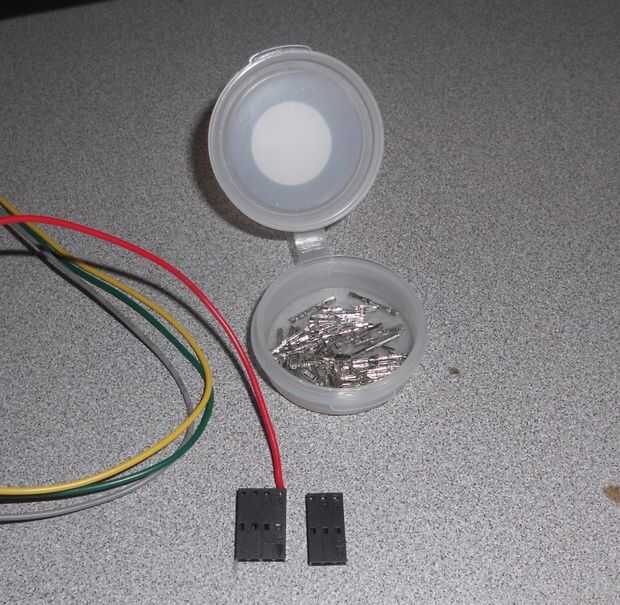

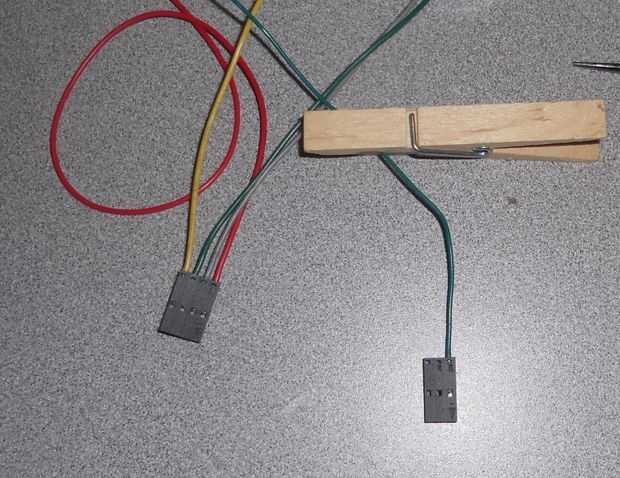

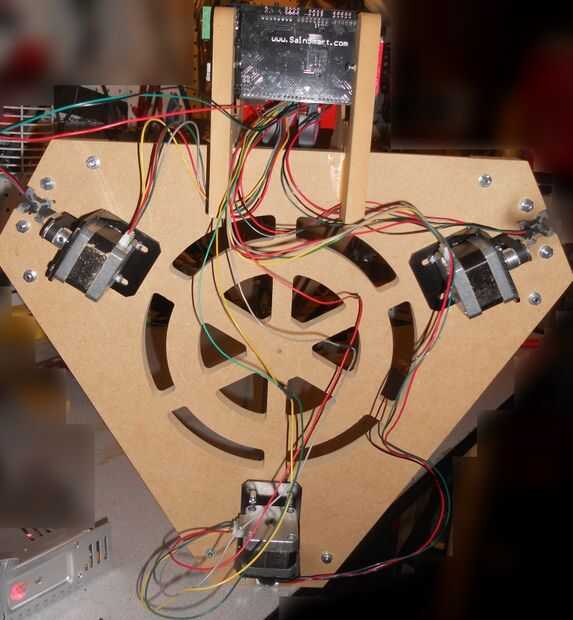

Para los cables del motor paso a paso seguí el cableado existente.

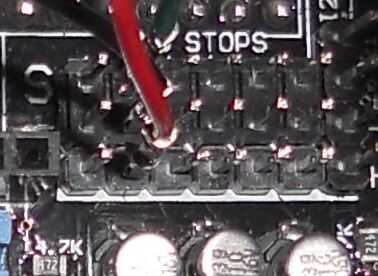

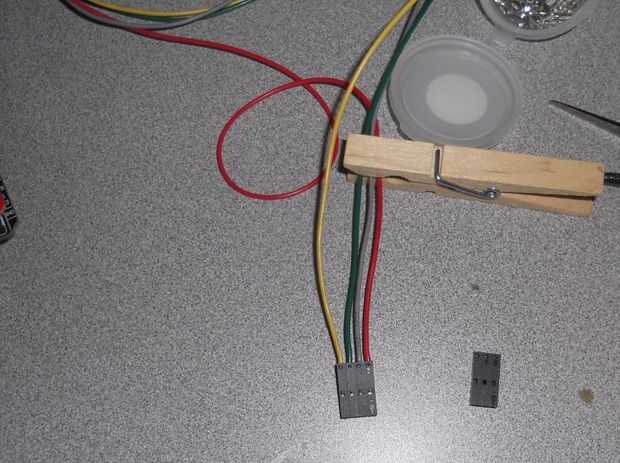

Para los cables del sensor, las rampas tiene una "S" para el cable de señal verde, el pin central es el cable negro de tierra, y el último pin es más voltios rojo. Yo sólo estoy detectando el límite de parada de extremo superior que es el movimiento de la MAX. Eso significa que conectará topes de en X, Y de Max y Max-Z. Así, mirando los pines de izquierda a derecha que soy conectar en 2, 4 y 6. Es que yo. Usted puede decidir poner seis sensores y llenar todos los pernos de parada final.

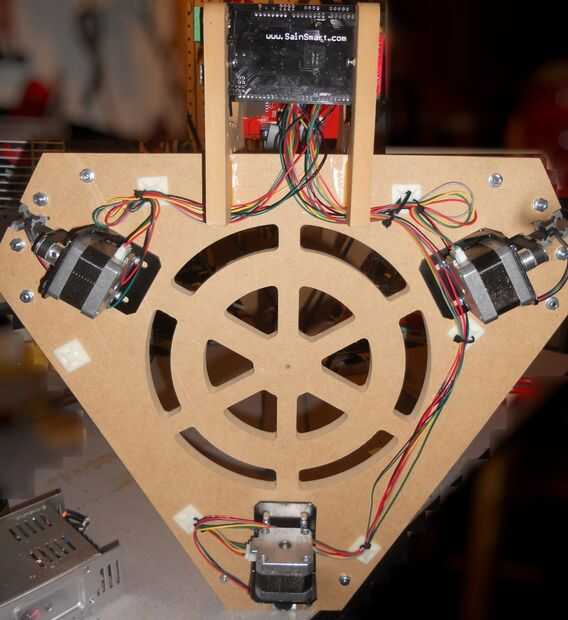

Después se conectan los cables limpiar el cableado. Alambre algunos gestión para asegurarse de que ninguno de los alambres accidentalmente Haz atado para arriba en las piezas móviles.
