Hacer que una impresora 3D utilizando un router CNC - el "Deltabot" (12 / 26 paso)

Paso 12: Montar el carro

Usted puede haber notado que en mis archivos de gcode no perfore a través del material. La razón para esto es que incluso en la posición más baja, la velocidad del huso de router es demasiado rápida y la broca tiende a derretir el plástico. Básicamente estoy usando a la CNC para marcar los puntos de taladro, haciendo una chuleta para perforar con un taladro con precisión. Una vez que todas las piezas se muelen hacia fuera, tomar las partes de un taladro y perforar todos los agujeros a través de todo el camino.

Golpee los orificios de cuerpo de carro con un toque de #6-32 y del conjunto espaciador bola con un toque de #4-40.

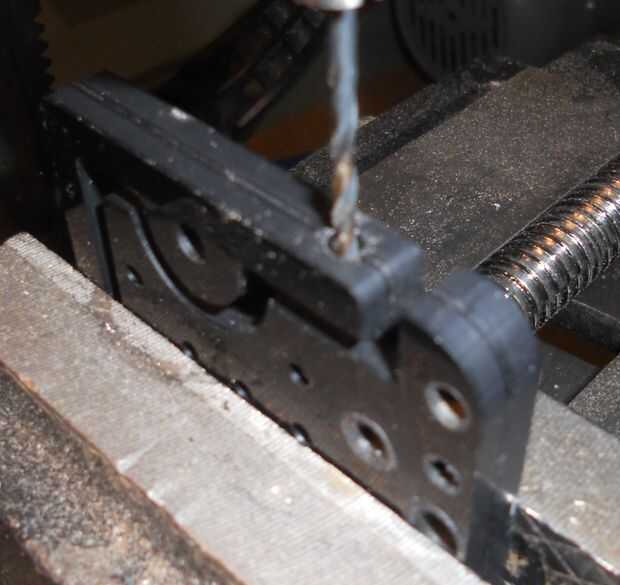

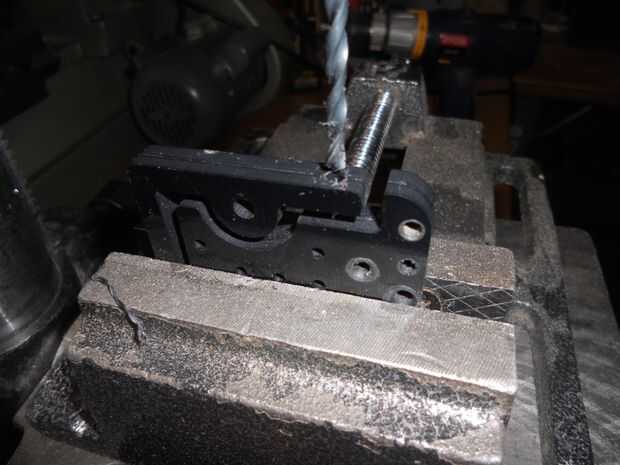

Tomar la placa del carro y taladre un orificio 5/32" 1/4" del extremo del brazo donde se monta la tercera rueda. Sólo el brazo del taladro. Vea la foto.

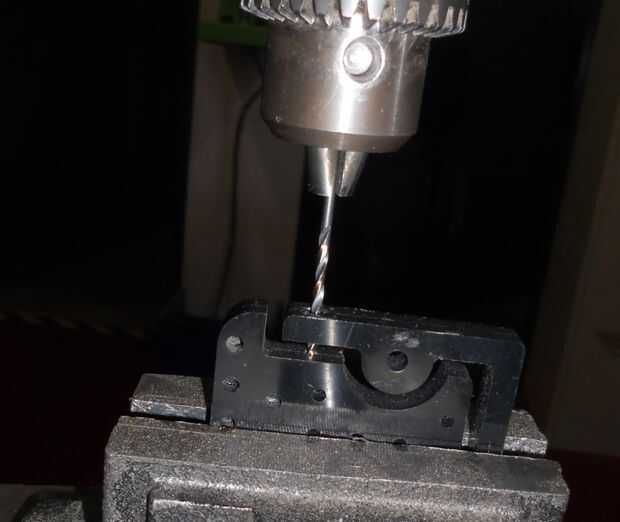

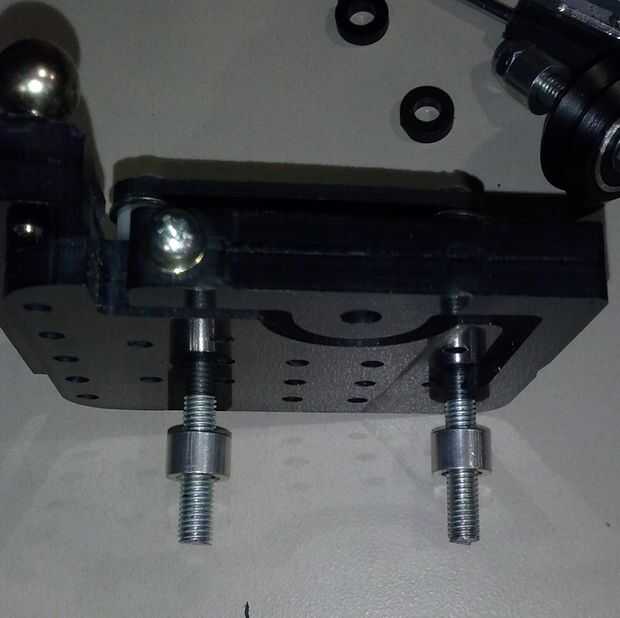

Ahora toma la broca #43, pase por el orificio en el brazo y en el cuerpo del carro del taladro (ver fotos). Toque el agujero #43 con un toque de #4-40.

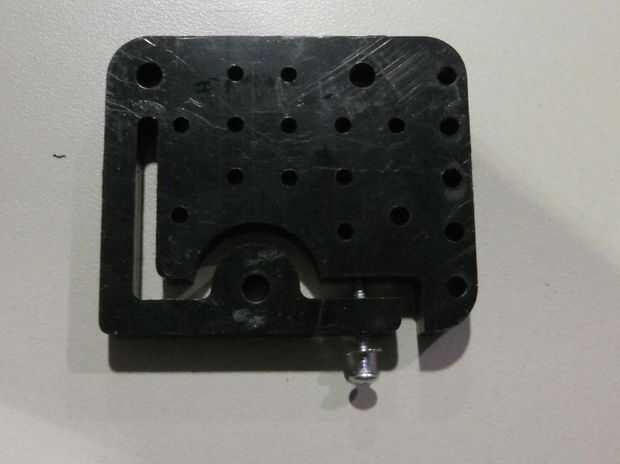

Haz un un 1,5" x tornillo #4-40, coloque una arandela en pase el tornillo a través del orificio de 3/16 en el brazo y enrosque en el cuerpo del carro. No apriete el tornillo.

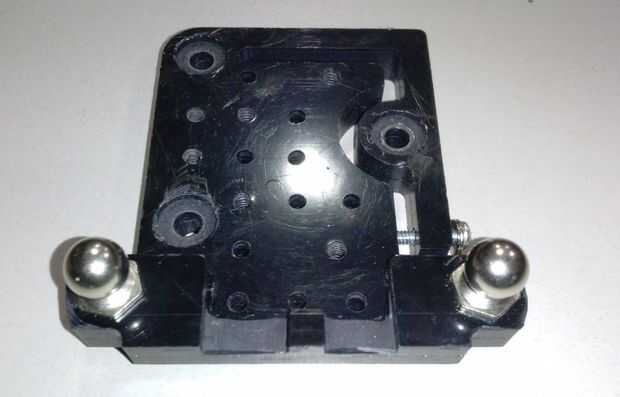

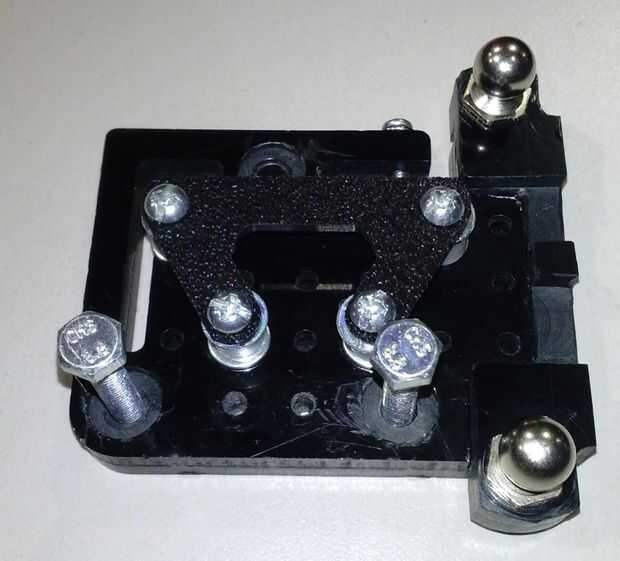

Instale las juntas de bola de dos (2).

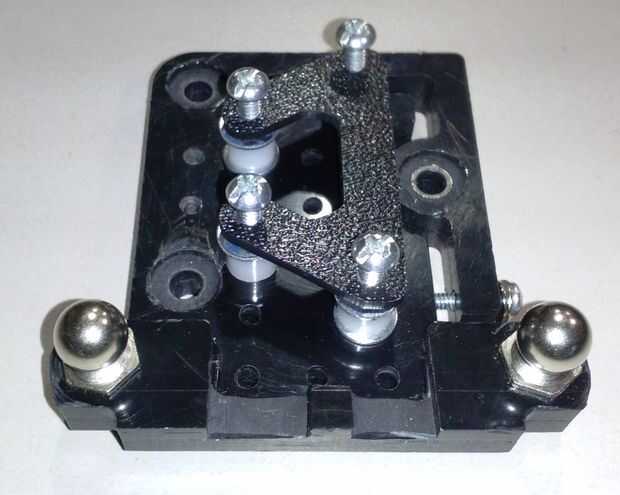

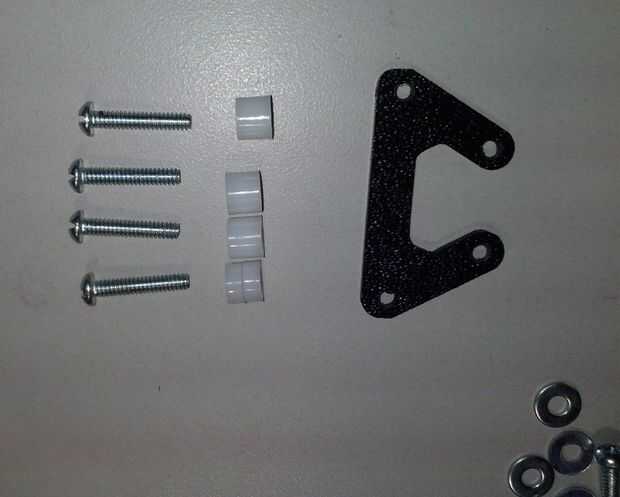

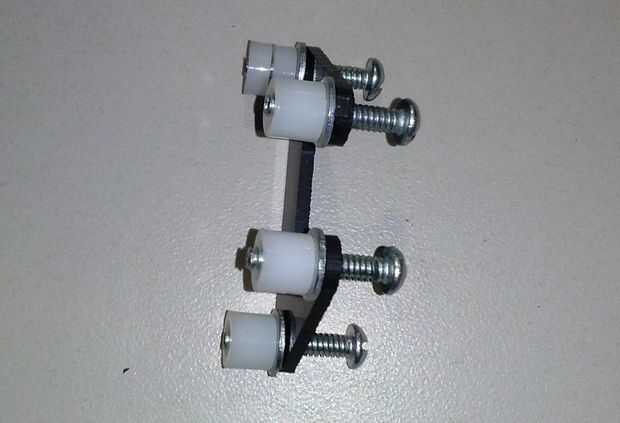

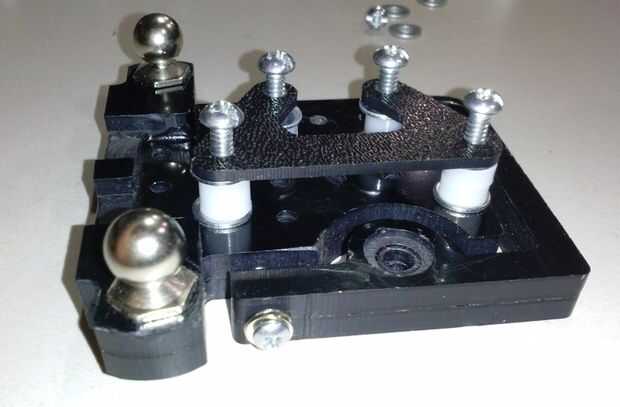

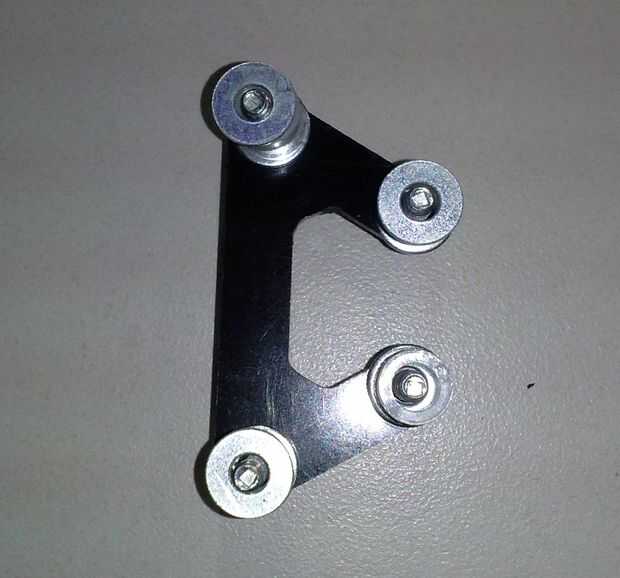

Paso cuatro (4) #6-32 x. 5" tornillo de la placa de retención del cinturón. Luego, coloque una arandela,. 25" espaciador y una arandela en cada tornillo. Coloque este conjunto en el cuerpo del carro.

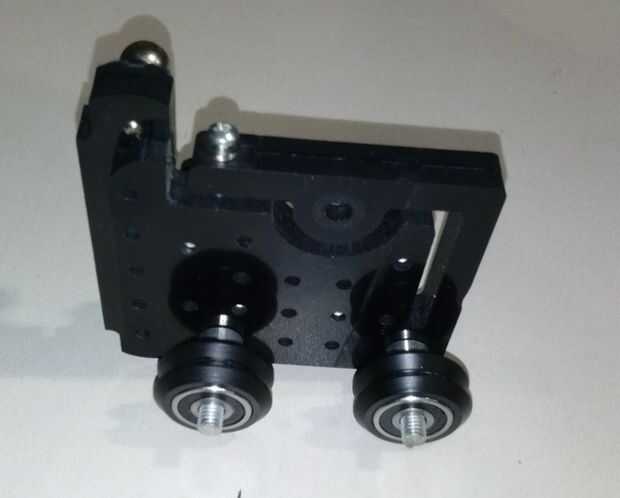

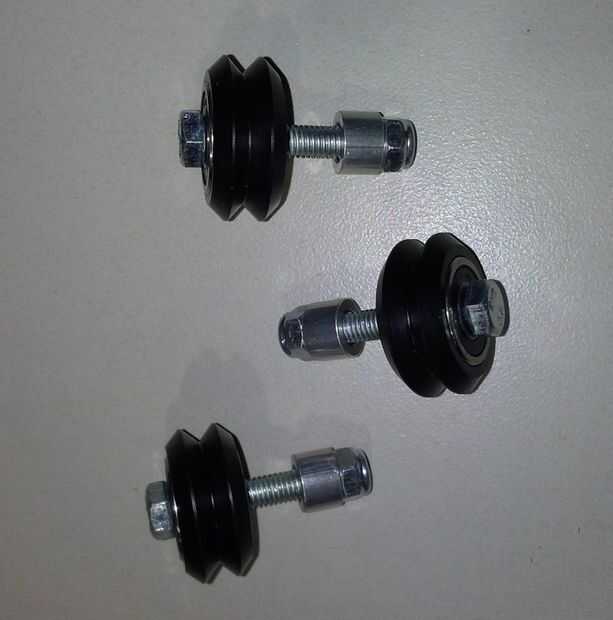

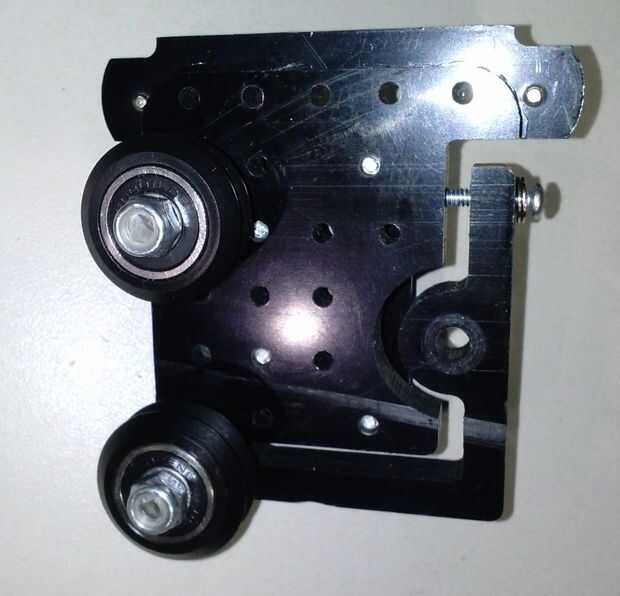

Fije las ruedas 1 y 2 (no la rueda 3 en el brazo) con un M5 x 40mm tornillo y espaciador suministrado que vinieron con las ruedas. Asegure con una tuerca de seguridad.

Repetir que dos veces más excepción establece una articulación de bola a un lado para que se utilizan sólo cinco (5) juntas de rótula.
