Grabado de circuitos impresos

He estado jugando con el método de transferencia de tóner de producir circuitos impresos desde hace algún tiempo y me he reunido con diversos grados de éxito. Se trata de una reproducción de mi artículo de blog que pensé que me gustaría aportar aquí como un instructable.

Hacer tus propias placas de circuito impreso no necesita ser costoso o difícil, pero hay algunos trucos que he aprendido a lo largo de la manera en que puede ayudar a ser más exitosos que no.

En caso de no estar conscientes del proceso... en pocas palabras es:

  1. Diseño de su circuito en el software. Fritzing es mi preferencia, hay varios otros por ahí... pero después de evaluar algunas, Fritzing es un buen partido para mi conocimiento, experiencia y la forma de que diseño.

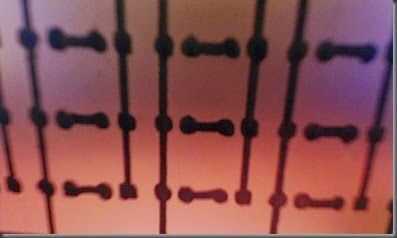

  2. Imprime tu circuito en espejo en una impresora láser. Este es realmente el corazón del método de transferencia de tóner. Tóner láser contiene partículas de plástico. Estas partículas son "soldadas" juntos y en el papel. Cuando se calienta suficientemente el toner, se vuelve pegajosa y se adhiere a otra superficie.
  3. Coloque la imagen impresa (lado de impresión hacia abajo) en su placa con cobre.
  4. El papel del hierro en la placa con una plancha caliente.
  5. Poner en remojo el papel de la Junta.
  6. Sumergir la placa en un baño de ácido.
  7. Limpie el tóner.

Importante: el ácido no es un juguete. EJERCICIO DEBIDA PRECAUCIÓN EN TODO MOMENTO.

No tomo ninguna responsabilidad para usted jugar al idiota con el ácido. Si eres menor de edad, debe obtener su padres a ayudar o dar para arriba ahora!
