Paso 7: Construcción - nariz delantera - parte 2

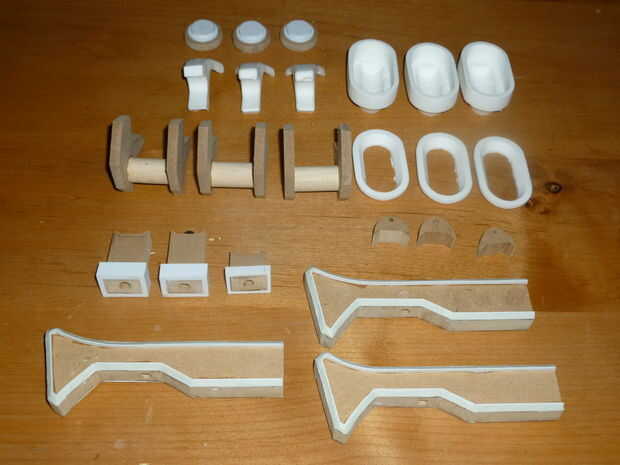

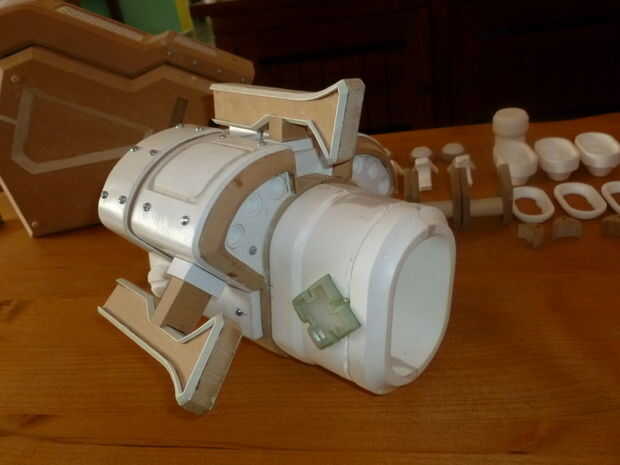

Las barras de luz presentan un desafío único. Necesario para mantener en mi mente que tenía que pasar el cableado a través de todas las piezas que se construyo. Es importante que los cables no son bien visto. Cada barra de luz consiste en un montón de piezas pequeñas, por lo que hay mucho que construir. Afortunadamente cada una de las tres barras de luz es idéntica salvo el post más corto en el centro uno. Para hacer más fácil mi vida decidí que sería más rápido de moldes y fundición de algunas de las piezas más complicadas. Estas son visibles como las piezas de resina blanca en la parte superior derecha del cuadro 2. Lo brevemente romper la construcción de cada pieza y cómo fui sobre construcción.
Postes y largueros principales
Estas piezas fueron los menos complicados de todas las piezas para las plataformas de luz. Empecé por recortar las formas de 3 carril de 1/2" MDF, así como los postes. Para crear los bordes biselados en los rieles, puse abajo algunos L pequeño en forma de piezas de estireno de la tienda. Aquí está una lista de los tipos de piezas de estireno que se puede encontrar en una tienda de hobby. Este material puede ser muy útil para pequeños detalles en accesorios y tiendo a usar mucho para varias partes. Usé algunos Apoxie Sculpt para crear el bisel. Este es el borde blanco alrededor de los rieles en el cuadro 1. Los postes verticales también tenían algunas pequeñas piezas de estireno pegado alrededor de sus bases y eran biselados otra vez con Apoxie esculpir. Puedes ver en la figura 2 que postes y rieles tienen los orificios perforados en ellas. Estas se utilizarán para 2 fines: así que todo está vinculado juntos para la fuerza y a los cables de los LEDs a través de ellos. Cuadro 1 muestra estos puestos instalados temporalmente para que pueda ver cómo encajan. Hay algunos detalles cosméticos menores más, como los pernos, que se añadirá después de que los cables van y las barras están permanentemente juntos. No tengo una foto de estos pero son visibles en pasos posteriores.
Caja de luz y lentes

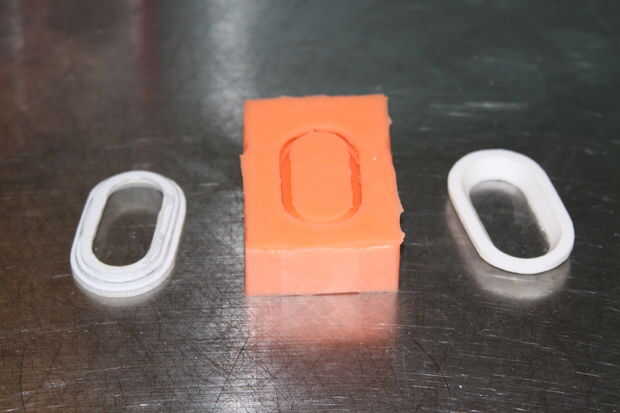

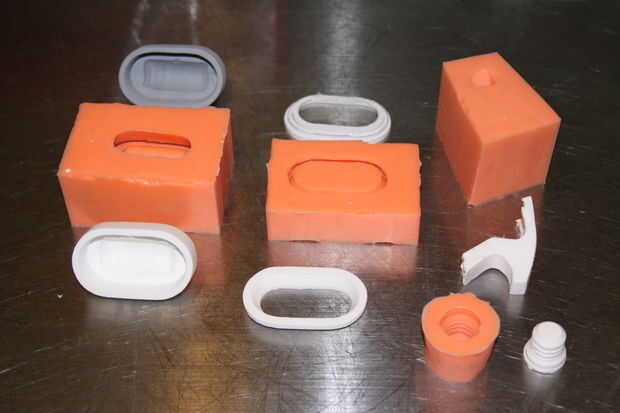

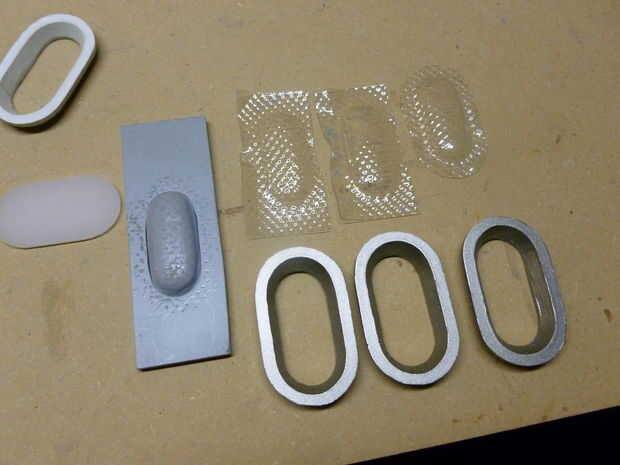

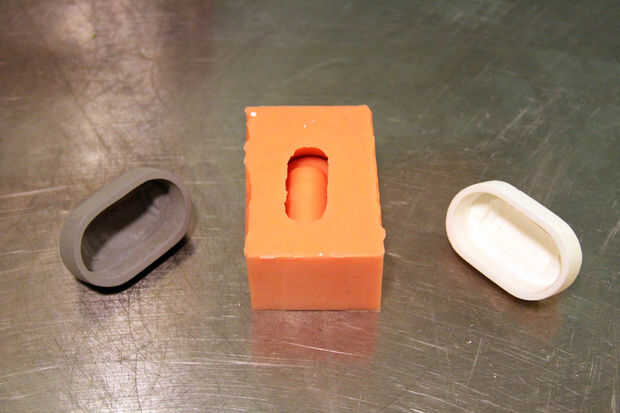

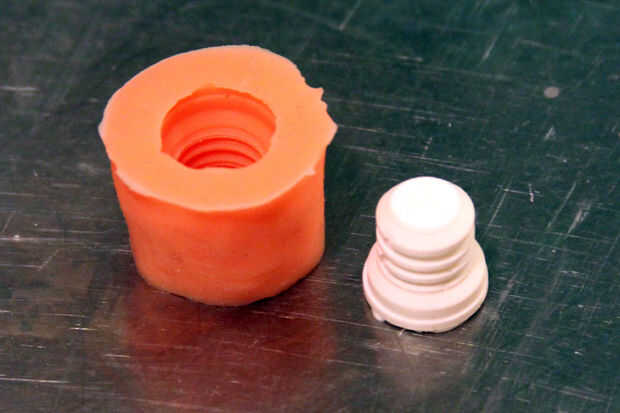

Las cubiertas ligeras constan de 3 piezas diferentes. La casa principal, el objetivo y la tapa que sujeta la lente en su lugar. Voy a empezar con la vivienda, cuadro 3. El maestro para esto fue tallado de MDF meticulosamente con mi sierra de banda, lijadora de banda y Dremel. He intentado mantener las paredes de esta pieza tan fina como sea posible para que exista suficiente espacio para el LED. Después de un minucioso trabajo, he lo había preparado y había hecho un molde de bloque rápido de la pieza. Usé Smoothcast 300 y hacer 3 copias de la misma. Se pueden ver el maestro original, el molde y una pieza de fundición en cuadro 3. La tapa fue hecha para caber perfectamente dentro de esta vivienda, pero fue hecha por separado de la vivienda. La tapa fue hecha de 3 diferentes piezas de estireno capas juntos para crear los labios varios. El interior borde consiguió algunos Apoxie Sculpt, creando un bisel de 45 grados. Al igual que la vivienda fue preparado, tenía un molde del bloque hecho y 3 copias fueron tirados con Smoothcast 300. Puedes ver en el cuadro 4. La lente fue hecha del mismo plástico texturizado claro como la sección interna de los engranajes laterales grandes en el cuerpo. Sin embargo, debían ser burbujeado un poco, así que había un poco más trabajo que hacer que corte solo al tamaño correcto. Se puede ver en cuadro 5 en el lado izquierdo que tallado una burbuja rápida para caber dentro de la tapa que representa la forma de la lente. Me calienta el plástico con mi pistola de calor y utilizar la tapa y la forma a la lente a la nueva forma del molde. Funcionó a la perfección, y me quedé con 3 lente textura burbujas. Todo lo que tenía que hacer era recortar cada lente para caber dentro de la carcasa y la tapa.
Horquilla
Estas horquillas fueron un poco más lentos que originalmente pensaba. Las horquillas son las piezas curvas blancas que se adhieren a la parte posterior de las cubiertas ligeras. Empecé por capas unas pocas piezas de MDF para aumentar el grosor de la pieza. Con mi Dremel con un tambor de lijar que muy pequeño, me retraso tallada lejos en la pieza hasta que estaba muy cerca de la forma adecuada. Usé Apoxie Sculpt para llenar en todas las áreas que aún necesitan algo de material. Como las cubiertas de luz, decidí hacer un molde de estos, lo que los hace más fuertes. Así había preparada la parte y lija suave por lo que podría hacer el molde. La pieza es todavía un poco bruto pero a limpiar de los moldes. Después el molde, me arrancaron el 3 piezas y se puso a trabajar en la limpieza para arriba. Todas las superficies lijadas agradable y suave y mi usado

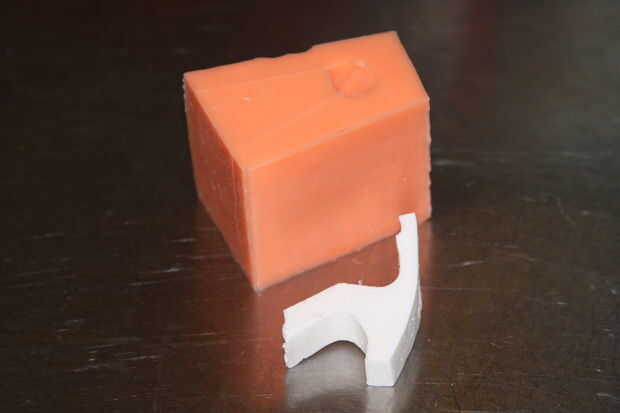

Dremel para agregar un pequeño bisel 45 alrededor de los bordes exteriores, creando un poco de detalle. Puedes ver el molde y una pieza de fundición en cuadro 6. Yo de alguna manera fuera de lugar la pieza original antes de la foto. Estos tanto ajustaron y atornillados a la carcasa del foco para la fuerza agregada después de que se construyen todas las piezas.
Soporte inferior
Esta pieza es bastante recta hacia adelante. En el cuadro 2, estos son la U en forma de piezas de la izquierda. Construcción de estas era agradable y fácil. I había trazado el patrón para ellos desde los planos 6 veces en 1/4" MDF y recorto y lija en liso. Con mi Dremel había lijado un cartabón leve 45 grados en los bordes exteriores. Cada sistema tenía una clavija de 1/2" agregó entre ellos con el espacio adecuado para las cubiertas de lente. Estos se sujete a los soportes de lente y ser la pieza principal que mantiene en su lugar. Nada a él. Se puede ver la vista de Perfil de estos en el cuadro 9 realmente bien.

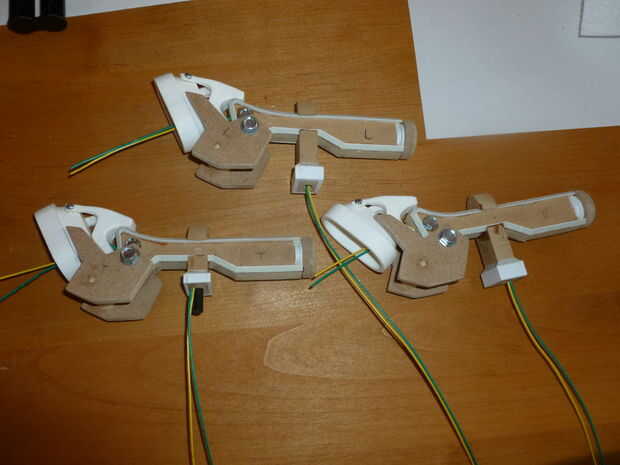

Todo lo que queda es ejecutar el cableado y adjuntar todas las piezas. Comencé con los rieles y postes, los 2 cables de alimentación a través de los orificios y luego pegar las piezas. El siguiente fue el varias piezas para el frente. Menor apoyo, bifurcación y lente vivienda, pegada todos juntos y el cableado a través de la carcasa. Los pernos principales en el cuadro 4 sólo son cosméticos, pero los tornillos de la parte inferior sujetan todo. Los LEDs se abordarse después de aplica la pintura base.
Materiales utilizados para esta sección
MDF
Plástico de estireno
Apoxie esculpir
Pegamento para madera
Pegamento estupendo
Extensión 25
Smoothcast 300
Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
Taladro de columna
Dremel
Abrazaderas
Pistola de calor
