Paso 4: Construcción - partes del cuerpo principales y manija
El núcleo Central

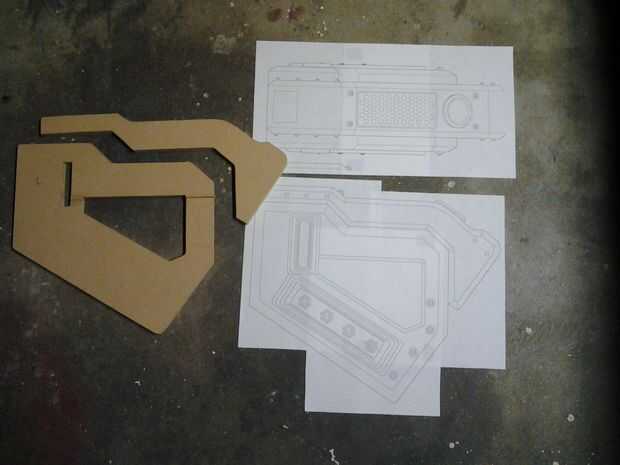

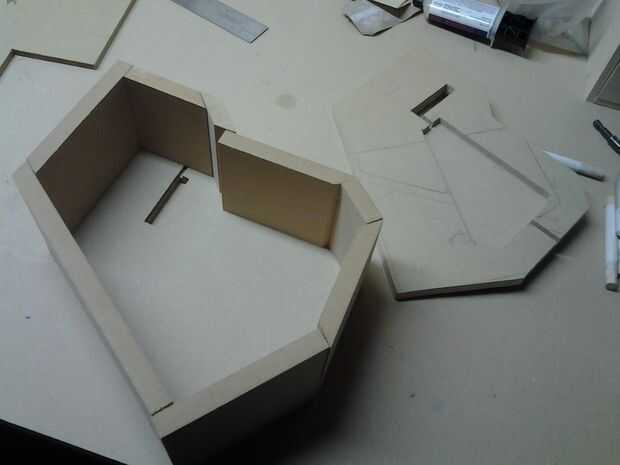

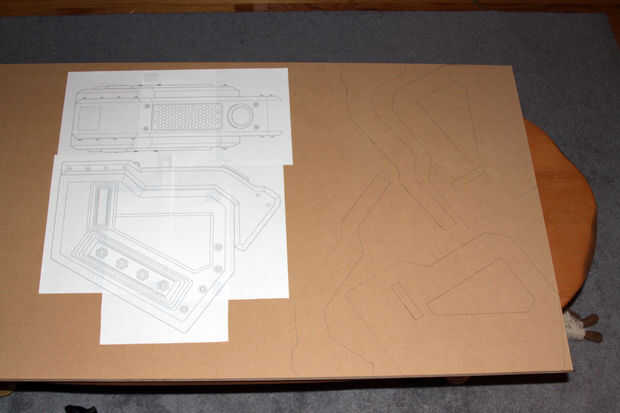

Lo unico realmente bueno sobre este arma es que tiene este núcleo central muy distinto que todas las piezas se unen demasiado. Este núcleo es, por tanto, la pieza perfecta para construir en primer lugar. Entonces voy a trabajar mi camino fuera de esto, añadiendo nuevas piezas como ir. Imprimí la vista superior y lateral de los planos a utilizar como referencia como trabajo. La primera cosa a hacer es recortar la forma del perfil para la base, cuadros 1 y 2. Esto se hizo en 2 capas de 1/4" MDF para crear la pieza de inserción en el centro y la ranura para los tiradores que entrarán en juego más tarde. Después de cada lado, entonces construido por el ancho en el cuadro 3. Luego se cierra el cuadro y lija suave en la superficie externa. Me aseguré de dejar un espacio en la parte inferior del clip, que vendrá más adelante. Los bordes de la base tienen un bisel de 45 grados por lo que tomaron la base al router y había biselado todos los lados. Puedes ver esto muy claramente en el cuadro 10. La depresión interna también fue biselada con Apoxie clay ya que se podía hacer en el router. todo entonces fue arena agradable y suave para hacer una pieza sólida. Este cuadro también llevará a cabo el interruptor batería pack y el poder, que llegaré a un poco más adelante.
Mango

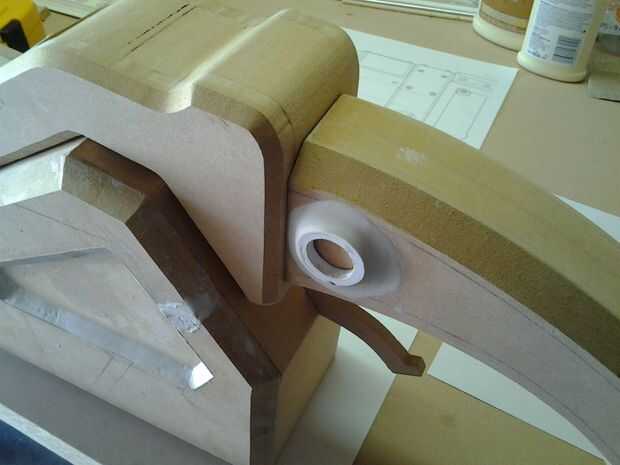

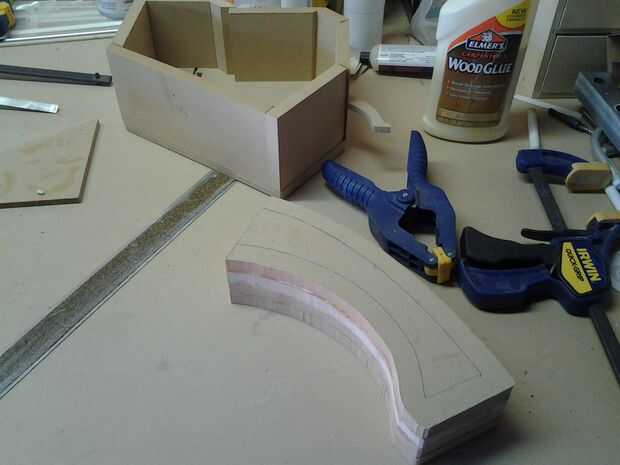

El mango era una agradable pieza rápida para hacer. Tomé 4 piezas de 1/2" MDF y cortar la forma que se muestra en la figura 4, que hace el mango (¡ sorpresa!) de 2 pulgadas de espesor. Éstos entonces fueron pegados juntas y alisar los bordes de arena. También tuvo una vuelta sobre la mesa de fresadora para biselar los bordes. Hay un pequeño aumento circular cerca de la parte superior de la empuñadura en cada lado que se hizo de estireno y Apoxie clay para mezclar el borde externo en el mango. Esto es visible en el cuadro 10. La empuñadura conseguirá un paño de embalaje más tarde así que allí no es ningún detalle más que preocuparse. Esto se consigue unida a la parte superior del núcleo central.
Ventilación y base superior

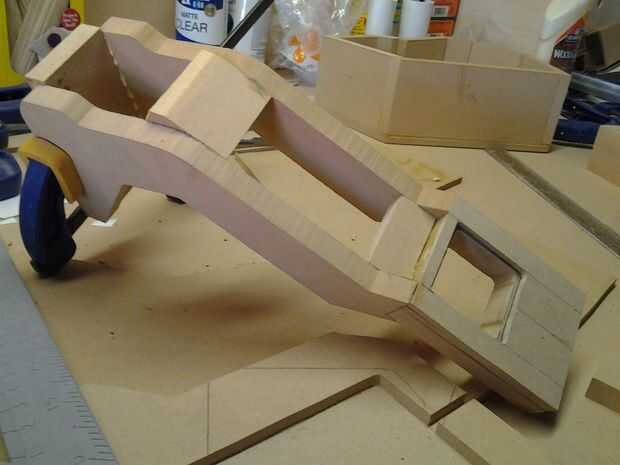

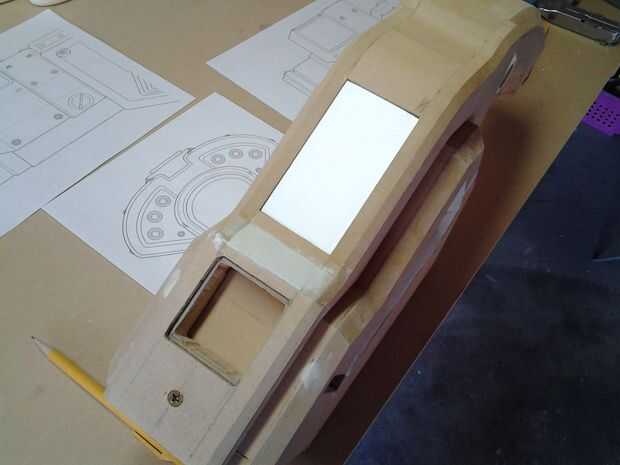

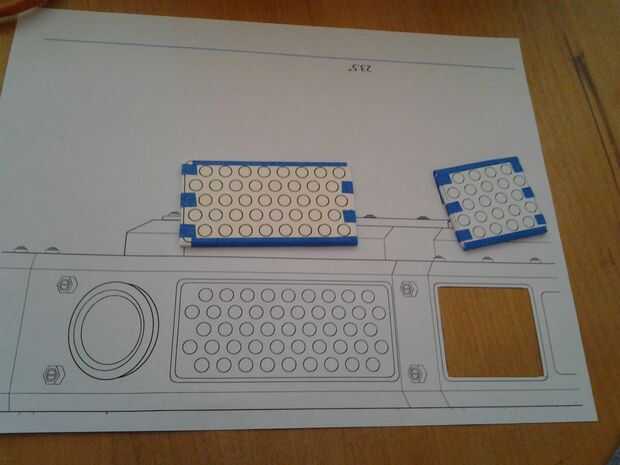

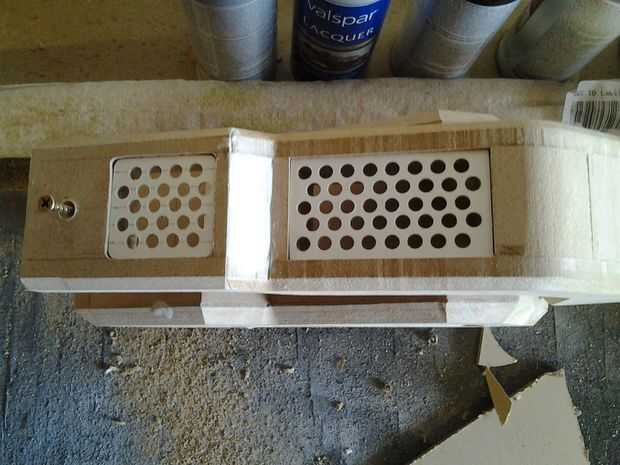

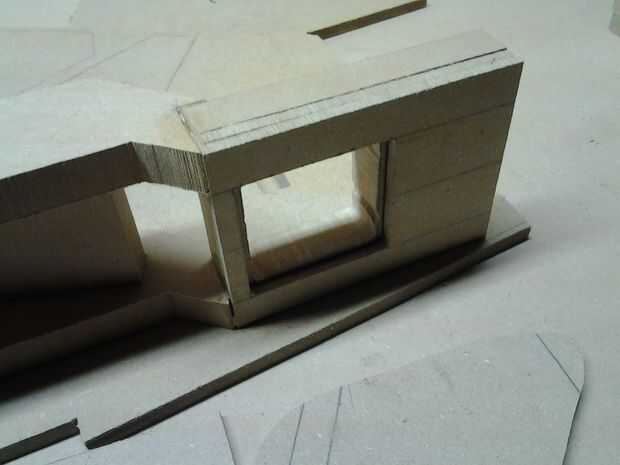

Esta pieza superior era un poco más complicada hacer la sección principal más grande. Tiene un montón de superficies curvas y 2 tomas de aire que necesitan ser construido en él. Como el núcleo principal, comencé con la vista de perfil, cortar 2 piezas de la forma. También son visibles en el cuadro 1. El siguiente fue rellenar la anchura dejando espacio para los 2 orificios de ventilación. Esto fue un proceso de llenado de cada sección y luego lijar las formas hasta el partido de la vista de perfil. Puedes ver el progreso en los cuadros 5 y 6. Otra vez como la base de esta pieza también tenía la mayor parte de sus bordes biselados en el router. Toda la superficie se lija suave antes de mudarme. Las tapas de ventilación fueron hechas de hojas de estireno que perforé cuidadosamente agujero después de agujero en utilizar mi taladro, cuadro 8. Y en el cuadro 9 se puede ver lo que el resultado es después de él fue terminado. Como una palabra de precaución, taladros de estireno bien hasta justo antes de la broca sale de la parte inferior. En ese momento el se agarra la pieza y posteriormente girar a la velocidad de la luz golpeando en la mano "fueron" sujetándolo con una y otra vez. Cuando terminé la perforación, el nudillo en mi pulgar izquierdo fue una paliza, magullado y en algunos puntos de sangrado. No enfríe estireno, no enfría. Como el núcleo principal, todavía hay varias piezas de detalle que hay que agregar, pero llegaré a ellos más tarde.

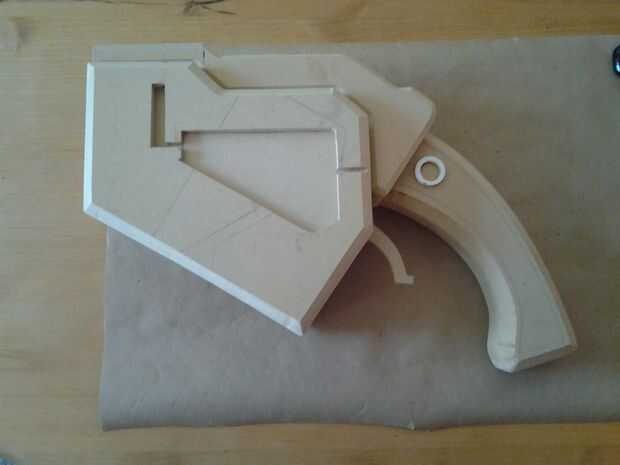

Como se puede ver en el cuadro 11, ya está empezando a parecerse a la presentación de la excavadora pero todavía hay un camino muy largo por recorrer. Así que con dicho esto, pasemos al siguiente paso.
Materiales utilizados para esta sección
MDF - fibra de densidad media, varios espesores
Montón de cola para madera
Plástico de estireno
Apoxie esculpir
Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
Taladro de columna
Mesa de fresadora
Dremel
Abrazaderas
