Gears of War 3 - hiper realista réplica de lanzador Digger (5 / 20 paso)

Paso 5: Construcción - engranajes

me parece apropiado que tengo que hacer 2 grandes engranajes para una pistola de Gears of War, aunque sean puramente estéticas.  El grueso principal de éstos fueron hechos de MDF de 1/4".  Necesito conseguir una sierra de contornear puedo cortar formas cerradas más fácilmente.  Sin embargo todo lo que tengo actualmente es mi sierra y tienes que hacer con lo que tienes.  A menos que tengas fondos ilimitados, de los cuales no.

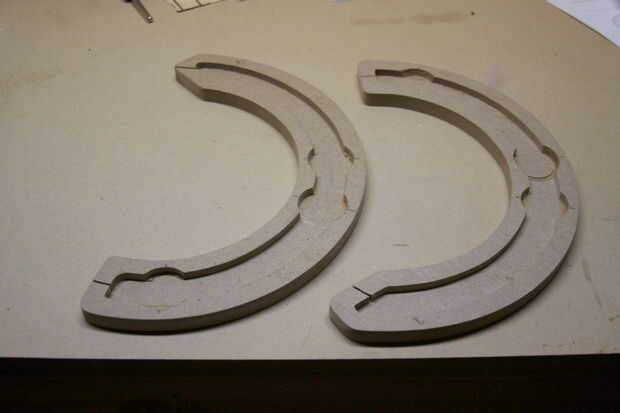

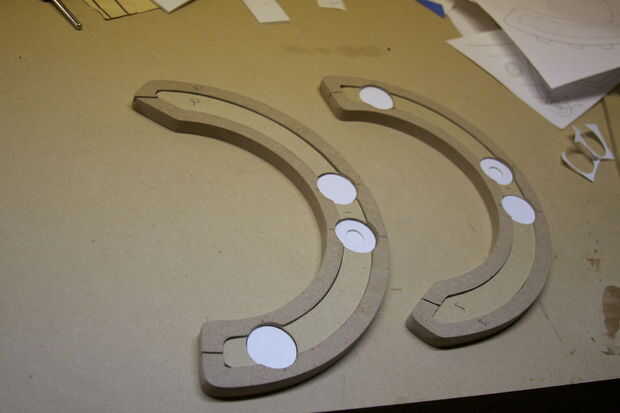

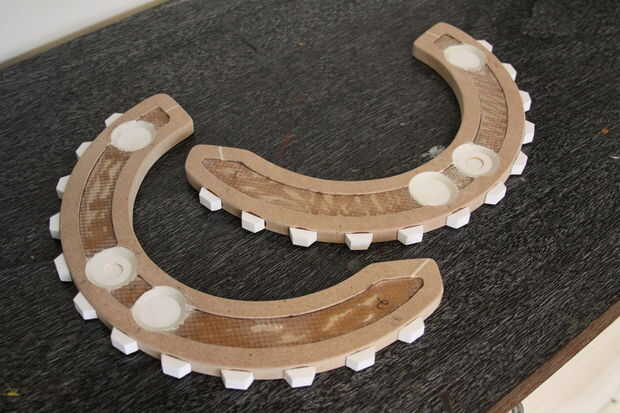

Comencé cortando la forma principal dos veces de MDF de 1/4" para cada equipo.  Cuadro 1 muestra las 2 piezas pegadas donde las mejores piezas tienen ya todos de corte interno hay salidas de hecho.  Llenaré de las marcas de corte en cada extremo con Apoxie esculpir más adelante.  El siguiente paso es trabajar sobre cómo agregar el detalle interior.  Cortar discos de plástico para crear las capas en las 3 depresiones circulares de cada pieza.  Se añadió también una pieza más fina de madera relleno para levantar la cavidad de centro.  Véase el cuadro 2.  Esta cavidad interior tiene una superficie con textura en el modelo.  Fui a la tienda de hobby local y recogió una pieza de plástico con textura de la sección de tren modelo.  El plástico fue cortado para que coincida con la forma de las zonas interiores y pegado en lugar.  Apoxie esculpir otra vez fue agregado a las áreas circulares para biselar los bordes.  La última cosa a hacer era añadir los dientes a la parte exterior de los engranajes.  Trozos gruesos de hoja de estireno a estos dientes y había pegado en su lugar con pegamento.  Puedes ver el resultado de esto y el plástico de textura en el cuadro 3.  Todavía hay 2 piezas de detalles adicionales como el fleje para que voy a llegar a más tarde.

Materiales utilizados para esta sección
MDF
Pegamento para madera
Plástico de estireno
Apoxie esculpir
Pegamento estupendo

Herramientas utilizadas para esta sección
Sierra de cinta
Lijadora de banda
Taladro de columna
Dremel
Abrazaderas
