Paso 9: Montaje de lámpara
- Asegúrese de que usted tiene un montón de espacio alrededor de la admisión y escape de las aletas del disipador de calor.
- Cables de fibra óptica no gustan las curvas, se romperán.
- Si se utiliza un disipador de calor con "heat pipes" funcionan mejor cuando la brida de montaje de CPU está apuntando hacia abajo.
- Si no es usando un ventilador Oriente las aletas del disipador de calor de los gases de escape señala para arriba. Esto utilizará la convección de calor el aire por el disipador de calor.
Aparte de que encontrar un método funciona mejor para su aplicación. Podría ser una caja que se sienta en su banco o en mi caso un soporte que sujete la lámpara en el post de mi stand de alcance.

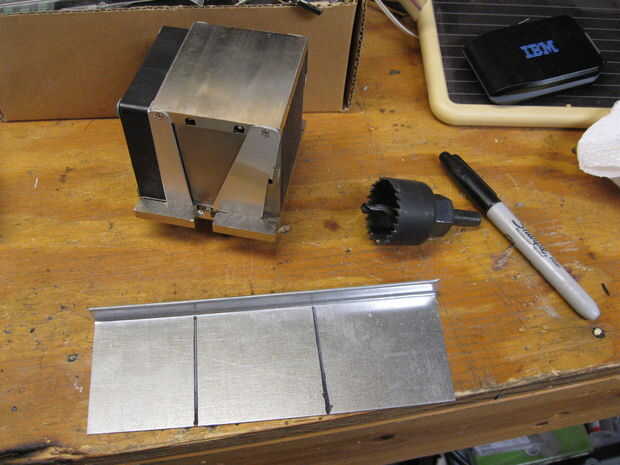

Para hacer el montaje soporte que empecé con un pedazo de HVAC metal de hoja galvanizado. La pieza ya había tenido un pequeño labio doblado en un ángulo de 90 grados. Nota que tendrá que ajustar las dimensiones para que coincida con su disipador de calor y poste de alcance (mina era poco menos de 1.5" de diámetro)

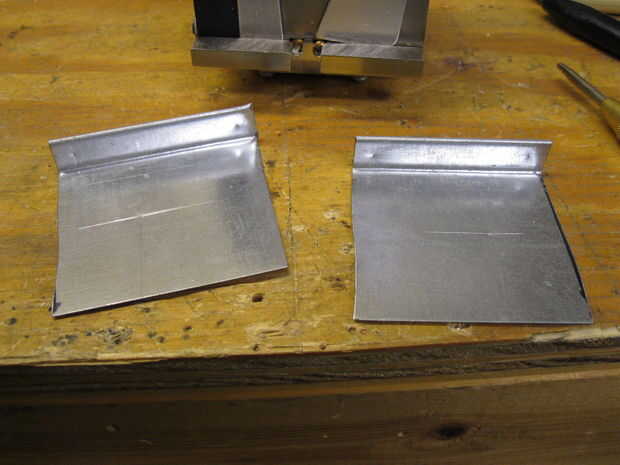

En primer lugar cortar dos cuadrados de 2.5" las piezas de la chapa HVAC así que cada pieza tenía un labio en un borde. Luego perforé 3 agujeros con mi taladro de columna (Asegúrese de que usted ajustar el metal cuando taladre. NO probar y sostener con la mano a menos que quiera perder un dedo.) Dos de los agujeros se encuentran en cualquiera de los extremos del labio pequeño para montar el soporte para el disipador de calor. El tercer agujero se encuentra medio del labio y el desplazamiento hacia un lado como alinea con la línea central del disipador de calor. Nota que tendrá que localizar este agujero en el extremo opuesto de los soportes para hacer un lado izquierdo y derecho cuando montados en el disipador de calor. Si perforado en el mismo lugar ellos se alinean cuando se instala en el disipador de calor. Perfore los 3 orificios con una broca #26.

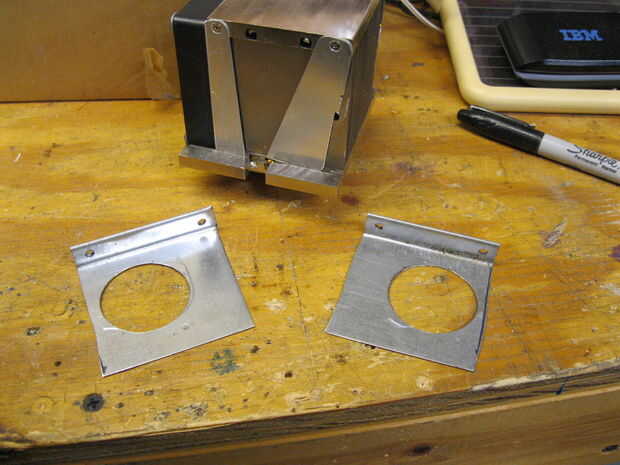

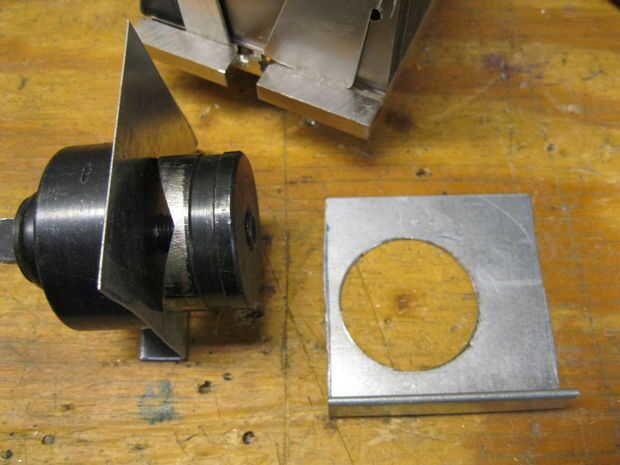

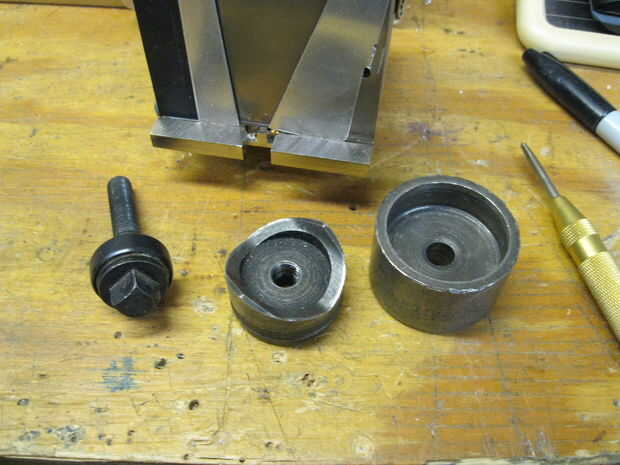

Originalmente iba a usar un serrucho para cortar el agujero de 1.5" hasta que me di cuenta era mi Serrucho para madera solamente. Suerte y me ha pasado a tener un panel de 1.5" punch. Así que taladró el poste de montaje agujeros grandes que bastante para la perforación del panel perno de diapositiva aunque luego perforada el orificio a 1.5". Cualquiera de los métodos habría funcionado igual. Desbarbar los bordes y agujeros.

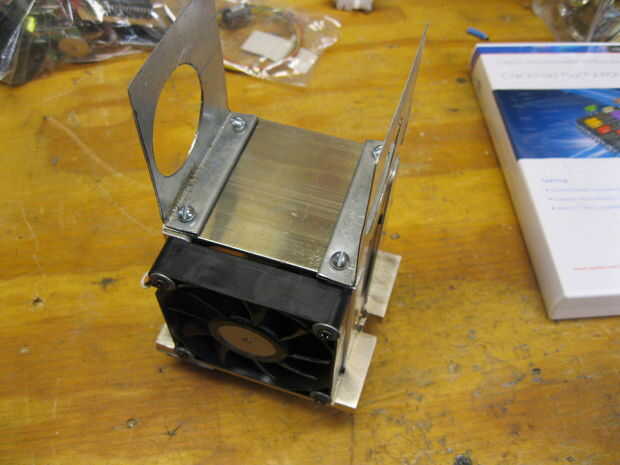

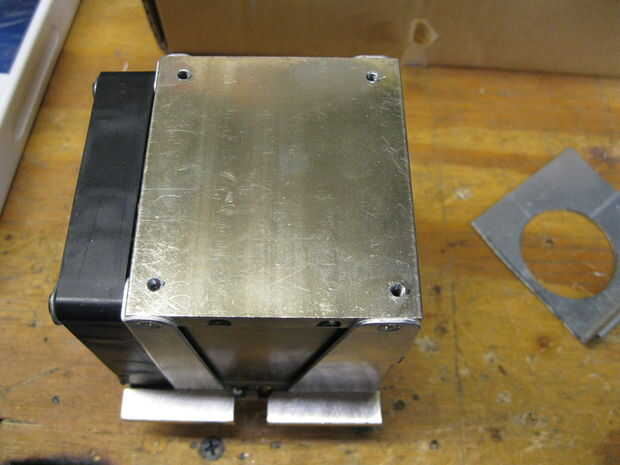

A continuación Alinee los soportes con los pequeños labios apuntando hacia dentro en el disipador de calor. Utilizando a un lápiz o punzón transferencia los 4 agujeros para el disipador de calor de montaje. Mi disipador de calor ocurrido tener una creo soporte placa en la parte superior del disipador de calor. Que no sea mirar hacia fuera para las pipas de calor pude perforar y aprovechar esto para el soporte de montaje. Centro las 4 ubicaciones de montaje (si no hecho ya) y con un centro perfore en un taladro de taladro piloto 4 todas las ubicaciones. Siguiente taladrar los agujeros con una broca #36. Toque a 6-32 (aprovechando las mismas reglas se aplican como antes.) y asegure los soportes de montaje como se muestra con corto 6-32 tornillos y arandelas de seguridad.

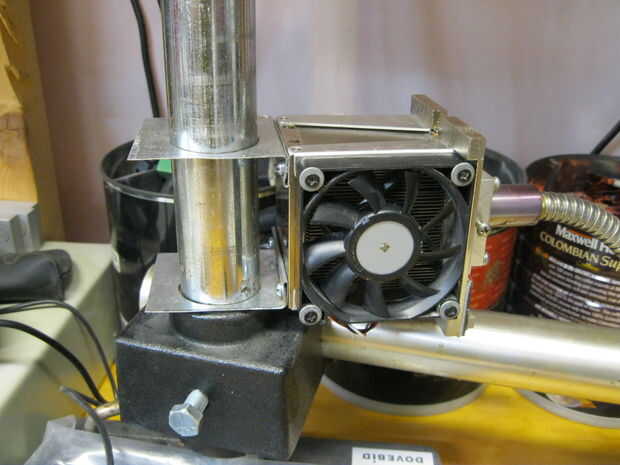

En este punto la fuente de luz está lista para usar. montar la fuente en el soporte y coloque el paquete de la fibra. Nota no sobre apriete el tornillo de fijación del paquete de la fibra y utilizar abrazaderas de plástico para asegurar el látigo de fibra por lo que se evita las curvas pronunciadas.
