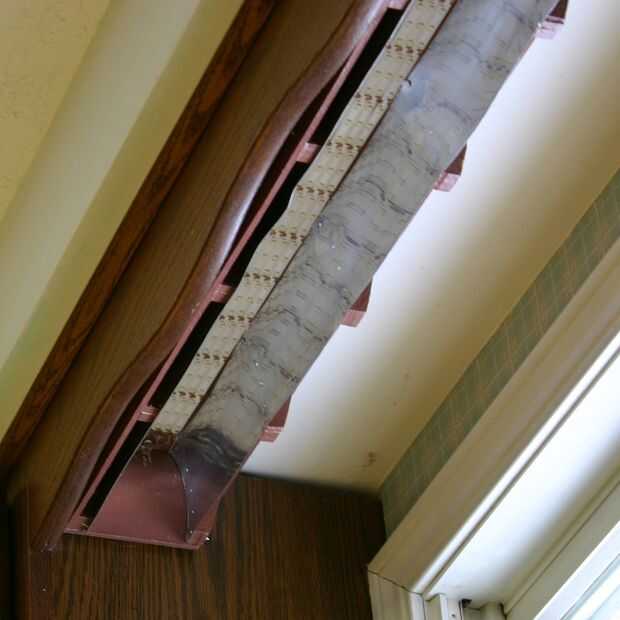

Este artefacto de iluminación utiliza un reflector de aluminio formado por costillas de madera contrachapada, y un sistema de luz LED las tiras, para iluminar un área de trabajo de sobremesa.
Por cierto... un Reflector elíptico compuesto (CER) es una óptica de fácil diseño que eficazmente lleva a la luz de un área y lo pone en una dirección general. En este caso, enciende para arriba del fregadero mientras que esencialmente elimina la luz directamente sobre la cara de los usuarios (por lo tanto reducir al mínimo fulgor) y reducir la cantidad de luz nos perdemos por la ventana. Para obtener más información, vea los artículos de Wikipedia sobre óptica nonfocusing, especialmente los relacionados estrechamente con Concentrador parabólico compuesto.
Esto no es un proyecto difícil: se requiere conocimientos de carpintería moderado y un poco de trabajo eléctrico y probablemente toma 12 horas más o menos.
... Y sospecho que el diseño general permite el uso de componentes de corte por láser, que ahorraría varios de esas horas.
Desde un punto de vista estético, esta pieza se esconde detrás de una barrera... pero con algunas ligeras modificaciones en el diseño, reduciendo al mínimo los apoyos verticales y quizás skeletonizing las costillas, podría ser muy estética, si te gusta la apariencia de la piel-en-marco de dirigibles de la aeronave. Quienes como steampunk, tomar nota!
En este instructable, veremos:
- Diseño de un perfil del reflector personalizado para nuestra aplicación. (No te preocupes, no es tan difícil como crees!)
- Use plantillas de router para hacer un montón de costillas.
- Montar la estructura de madera.
- Conecte el reflector a la estructura.
- Hacer el trabajo eléctrico.
- Instale la lámpara.
