Fuente de luz de 10W LED fibra (4 / 9 paso)

Paso 4: Montaje del LED

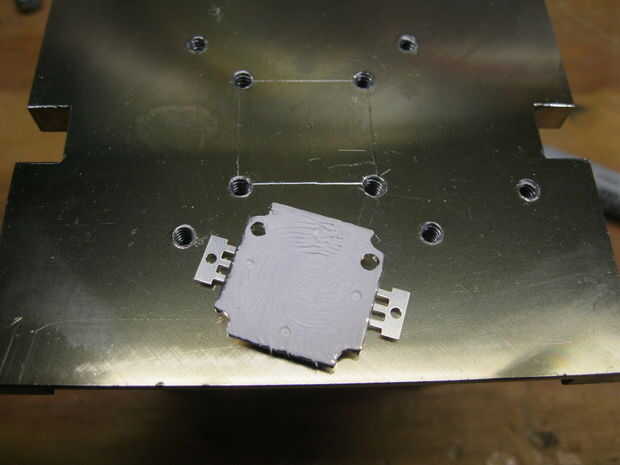

Usando sus pinzas y dimensiones de CAD dibujo dibujar una línea trazada como se muestra la ubicación de montaje del LED.

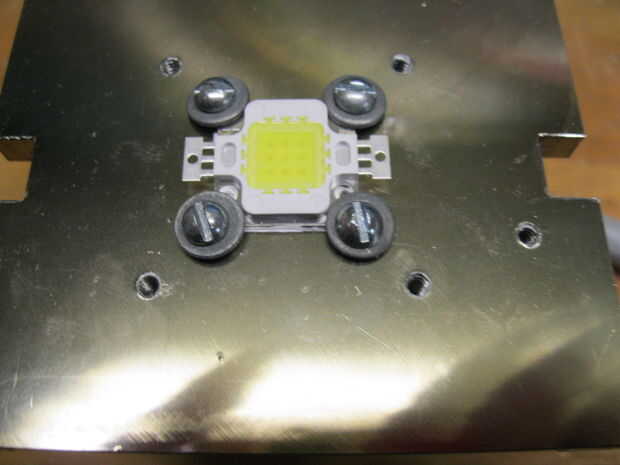

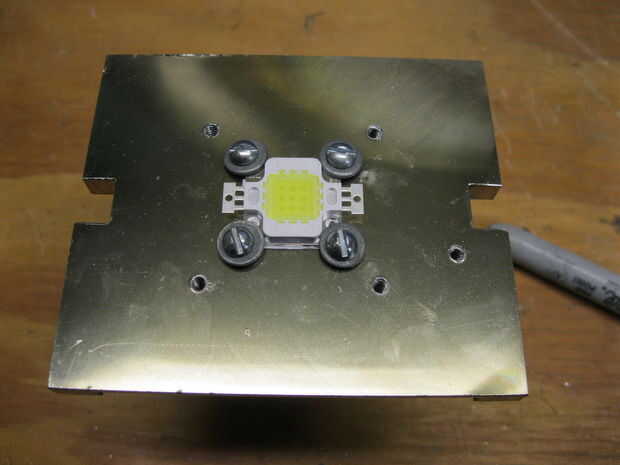

Cubra la parte posterior del módulo LED en grasa térmica. Alinee el módulo LED con las líneas de Escribano y sobre el disipador de calor. Encender el 4 6-32 tornillos como se muestra (Nota nuevo diseño archivos las arandelas no debería ser necesario). Antes de apretar verificar el módulo LED es alineado a las marcas scribe (y por lo tanto centrado debajo de la montura de fibra). Luego apriete los tornillos poco a poco alternando entre las esquinas opuestas. Al hacer esto usted debe lentamente y uniformemente exprimir cualquier exceso de pasta térmico. Limpie cualquier exceso de pasta con toalla de papel y limpie con alcohol isopropílico.

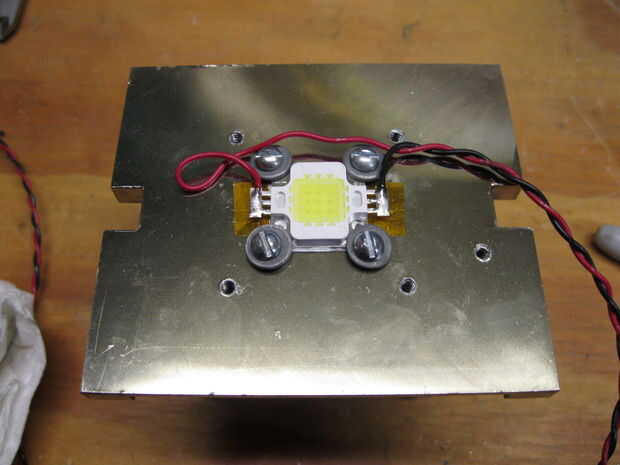

Coloque un pedazo pequeño de Kapton o cinta aislante en los terminales del LED como se muestra para evitar cortocircuito accidental en el disipador de calor. Soldar los cables al LED como se muestra. Asegúrese de que cable es + y -. En mi LED el cable rojo es +.
