Paso 6: La máquina de la abrazadera del adaptador y controlador de fibra.
Monte un tornillo mecanizado y dial indica apagado la quijada fija. Ajustar el tornillo hasta que quede paralelo al eje del molino y luego apriete el tornillo tornillos de montaje.

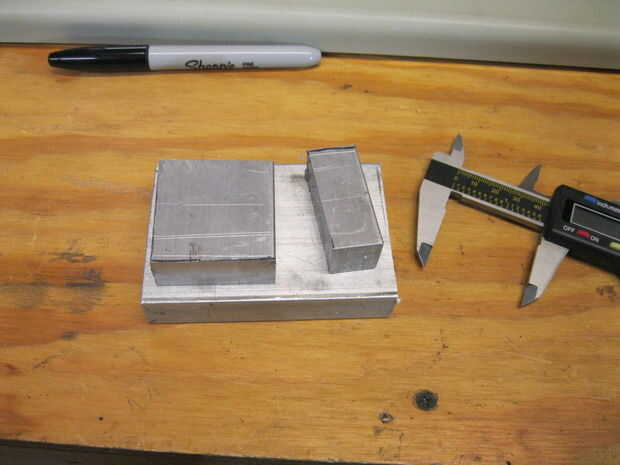

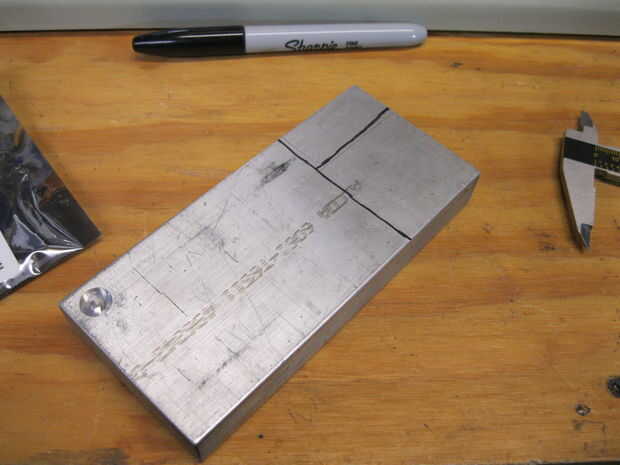

Monte el bloque para el adaptador de fibra y con una fresa grande tomar un ligero paso en 3 lados adyacentes para limpiar para arriba. En los otros 3 lados de la máquina del bloque hasta dimensiones finales.

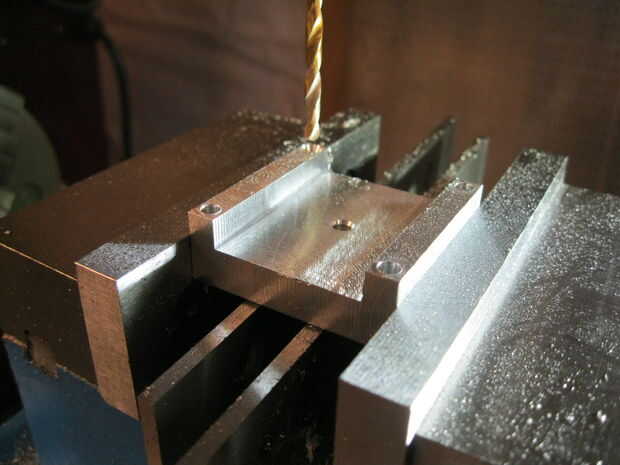

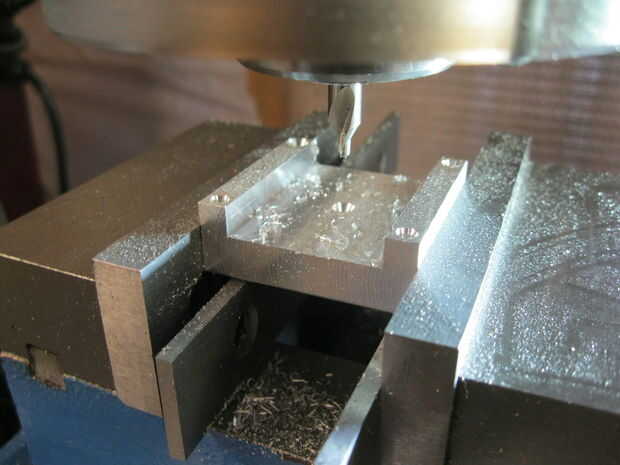

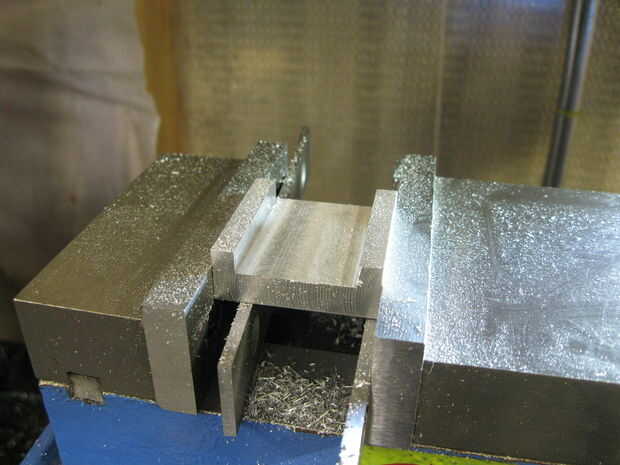

Monte el bloque de fibra condujo lado en el vicio en paralelos. Primero con una fresa corte el bolsillo LED por los datos CAD en varias pasadas. Borde encontrar 2 bordes y utilizando un taladro de centro localizar y piloto perforación todos los agujeros en la parte posterior del bloque por los datos CAD. A continuación, carga un taladro #26 y perfore todos los agujeros en la parte trasera, incluyendo el centro mantenga para la fibra.
A continuación quitar el bloque y darle la vuelta a su lado para el tornillo de retención de fibra. Nota Asegúrese de que obtener el bloque en la orientación correcta la U debe ser horizontal en este caso. Borde hay 2 bordes y taladro piloto el agujero usando un taladro de centro por los datos CAD. Carga un taladro #36 y perfore el orificio del tornillo de retención de fibra hasta el centro del bloque.
Mueva el bloque quede del lado conductor abrazadera Tornillo agujero. Asegúrese de que el LED de canal U es vertical y el agujero se termina en el extremo derecho como se muestra en las fotos. Borde hay 2 bordes y piloto taladro con una broca de centro por los datos CAD. A continuación carga un taladro #36 y taladre el agujero para la abrazadera del conductor. Nota que este agujero no tiene que ir todo el camino hasta el centro pero la voluntad no duele nada si lo hace.

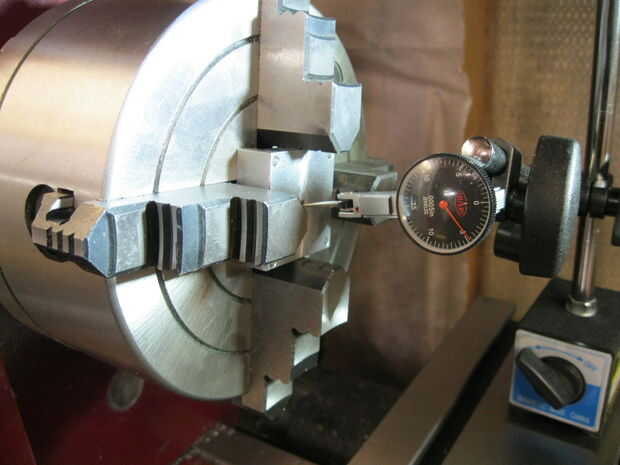

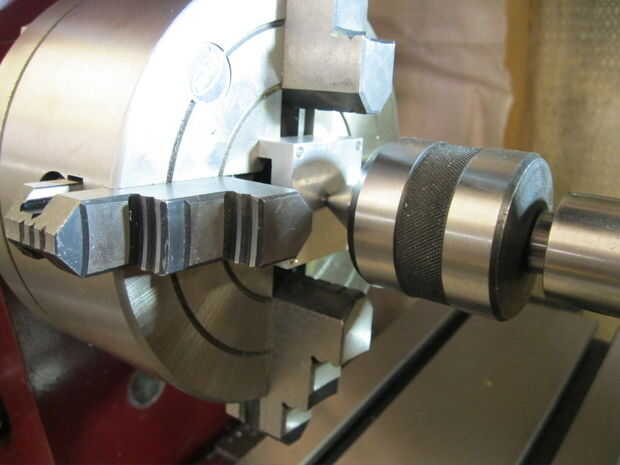

Quitar el bloque y montarlo en un mandril de cierre independientes 4 mordazas con un centro (ya sea vivo o muerto) en la acción de la cola como se muestra para mantener en su lugar. suavemente apriete las mordazas del mandril en la parte y eliminar la acción de la cola y el centro. Establecer un indicador de prueba como se muestra para paseos en el interior del agujero del centro del bloque. Ver el indicador de prueba mientras se hace girar el portabrocas torno a mano. Ajuste las 4 mordazas lentamente hasta que el indicador no se mueve en absoluto cuando el mandril 4 mordazas es girar 360 grados. Una vez hechas totalmente en apretar las tiradas de la quijada y verificar que la pieza no se mueve girando y mirando el indicador de prueba.

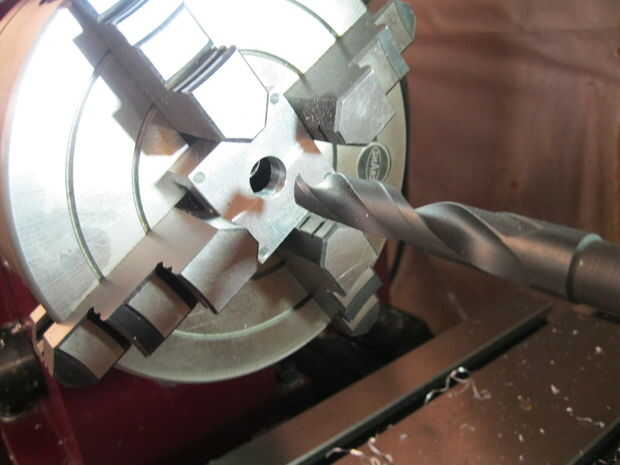

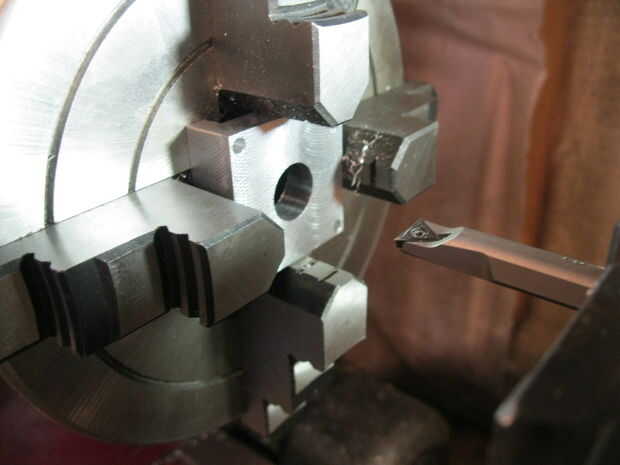

Taladrar el centro agujero utilizando brocas incrementalmente más grandes en la acción de la cola del torno. Continúe este proceso hasta que el tamaño del agujero es menor el diámetro exterior del final del paquete de la fibra óptica. Cambie a una barra aburrida tamaño apropiada en la diapositiva cruzada y alesaje el agujero a unas pocas milésimas sobre el diámetro exterior del extremo del paquete de fibra. Prueba colocar el paquete y si tienes un resbalón ajuste haya terminado y se puede quitar la parte. Si está apretado o ATA unas milésimas más sacar el interior diámetro del bloque. Repita la prueba de ajuste y corte de pasos hasta que un resbalón caber en el paquete de la fibra.

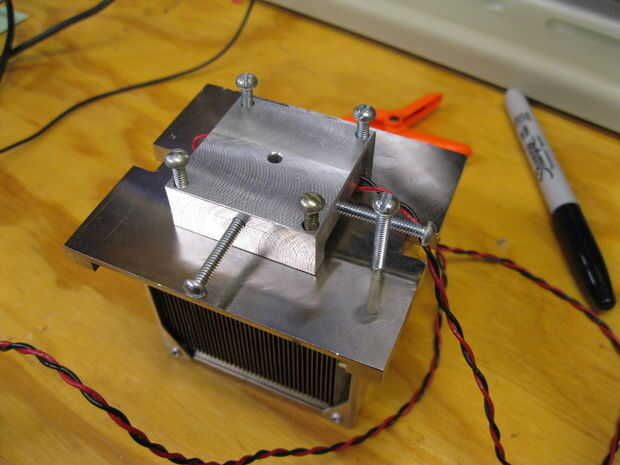

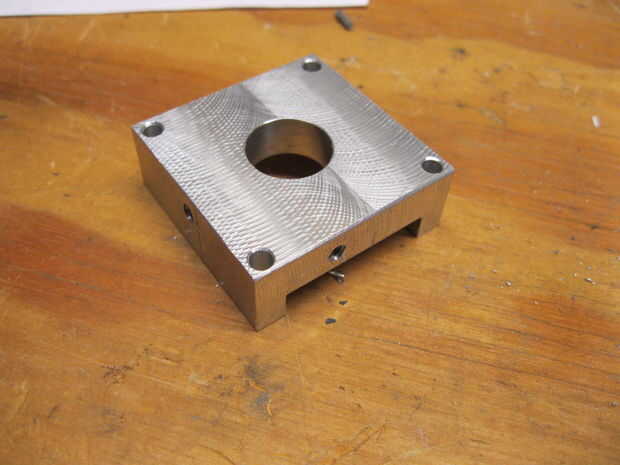

Quitar el bloque y golpee los agujeros 2 parte (fibra de retención y el conductor de la abrazadera) con un tap de 6-32. Ver mis notas anteriores en tapping se aplican mismas reglas aquí. Quitar las rebabas de todos los bordes y agujeros y prueba colocar el bloque en el disipador de calor. Si se hace correctamente los 4 agujeros de montaje deberán estar alineados y el agujero central debe alinearse con el centro de la LED. También verificar el espacio libre entre el LED y el interior las superficies del bloque. El bloque no debe tocar ninguna parte del LED, LED tornillos o pellizcar los cables.

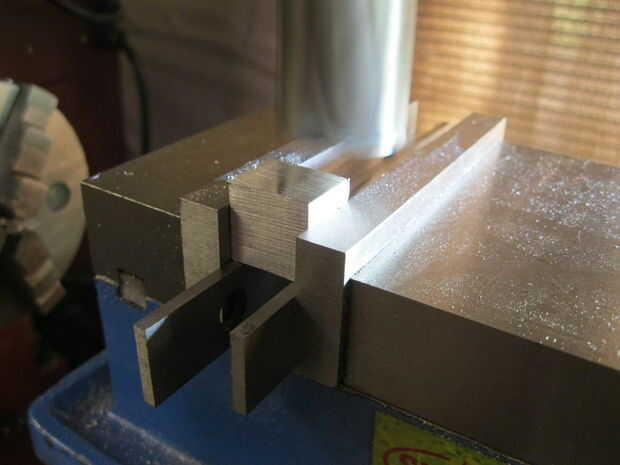

Montar el áspero bloque l en forma de abrazadera de controlador en la prensa de molino y utilizando una fresa grande tomar un paso ligero en 3 lados adyacentes para limpiar para arriba. En los otros 3 lados de la máquina del bloque hasta dimensiones finales. Utilizar eso mismo cortador para cortar el centro de la forma de L en el bloque por los datos CAD.
Girar el bloque de en el vicio y carga un taladro piloto, piloto y encontrar 2 cantos taladro por los datos CAD. Perfore el agujero con un taladro #26. Repita estas acciones para el otro agujero de montaje en el bloque. Nota que los agujeros no deben intersectarse. Si Verifique sus ubicaciones de perforación por los datos CAD. Desbarbar los bordes y agujeros y cheque en disipador de calor con bloque de montaje de la fibra.
