Paso 7: Montaje de fibra y conjunto de LED driver

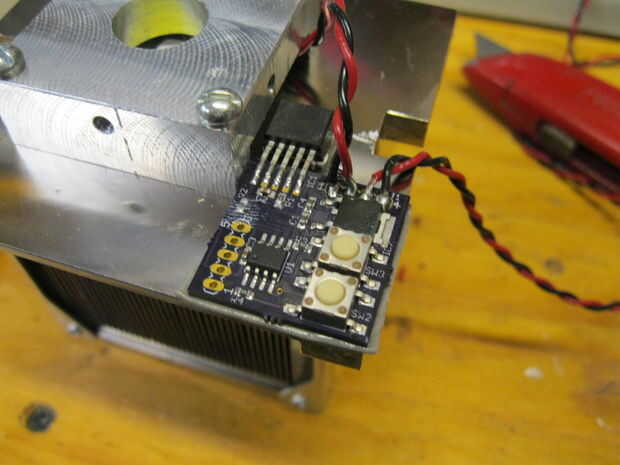

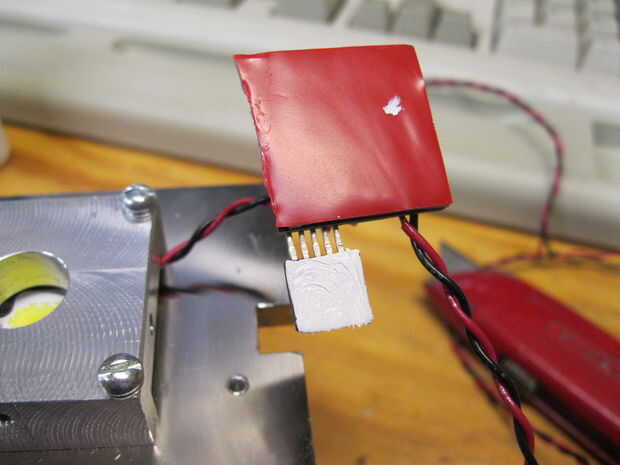

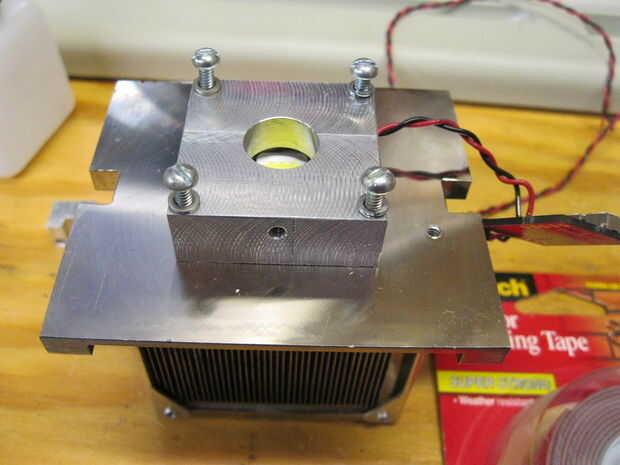

Limpie la parte superior del disipador de calor donde se montan la tarjeta de conductor y CAT4101 con alcohol isopropílico. Aplique un trozo de 1 "x 1" cuadrado de cinta adhesiva de doble palo en la parte posterior de la tarjeta del conductor. Aplique una capa delgada de compuesto disipador de calor en la parte posterior del controlador de CAT4101 IC. Retire el papel del forro de la cinta de doble palo y lugar la tarjeta del conductor como se muestra y presione hasta el palo de la cinta en el disipador de calor.

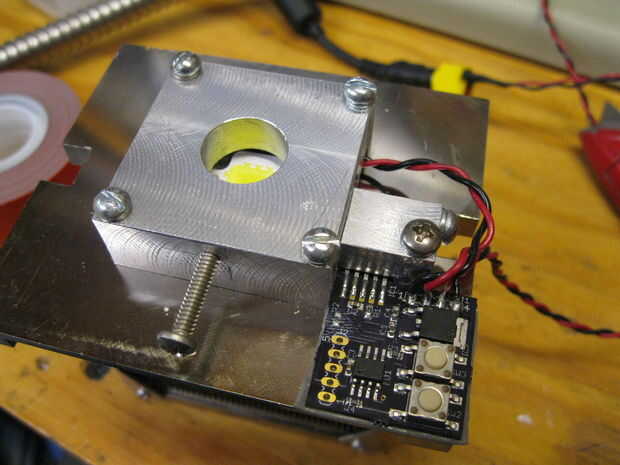

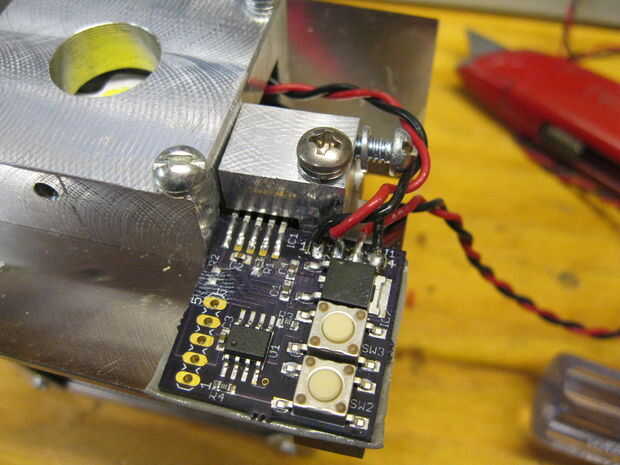

Monte el bloque de montaje controlador IC sobre el conductor de CAT4101 IC como se muestra. Con 6-32 tornillos y arandelas de ajuste del bloque a partir del tornillo que va en el disipador de calor. Una vez el tornillo es apretado Instale y apriete el uno que va en el bloque de montaje de la fibra. Compruebe que la unidad de IC es segura y algunos del disipador de calor compuesto ha sido aplastado debajo de la IC. Si no soltar el bloque de tornillos de montaje y poner una pequeña cuña encima del conductor IC y repetir (deben no ser necesario si las piezas se mecanizan correctamente).

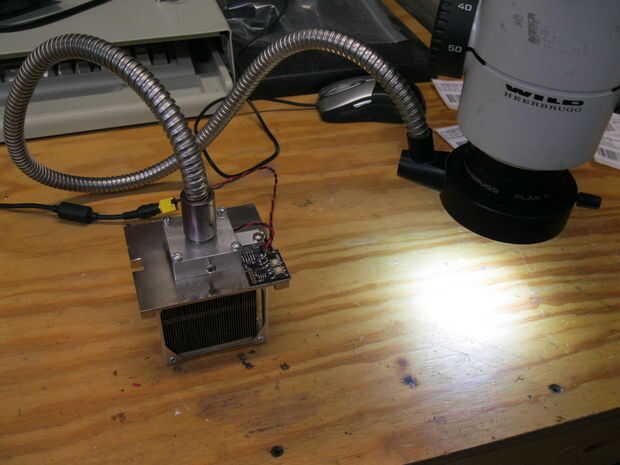

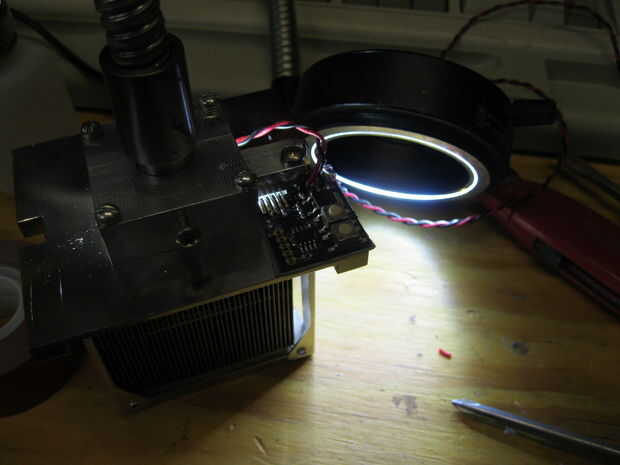

En este punto puede probar la Asamblea y determinar si un ventilador de refrigeración es necesario o no. Como se explica en el paso 1 puede o no puede necesitar un ventilador basado en el disipador de calor y aplicaciones. Instale el paquete de la fibra y tornillo de fijación. Sólo apriete los tornillos lo suficiente para mantener el paquete de la fibra. Ejecutar a la luz un brillo completo y Compruebe la temperatura del disipador de calor en el curso de uso normal.
