Fuente de luz de 10W LED fibra (3 / 9 paso)

Paso 3: Taladrado y roscado del disipador de calor

Una vez que han establecido todas las partes en el disipador de calor en CAD es hora para perforar algunos agujeros.

Primero montar el disipador CPU bocarriba en la mesa del molino. Mi disipador tenía 2 aristas que salían hacia fuera del cuerpo del disipador de calor. He utilizado un par de 1-2-3 bloques y abrazaderas de la mesa para fijar el disipador de calor. Apriete las abrazaderas a ceñido por ahora.

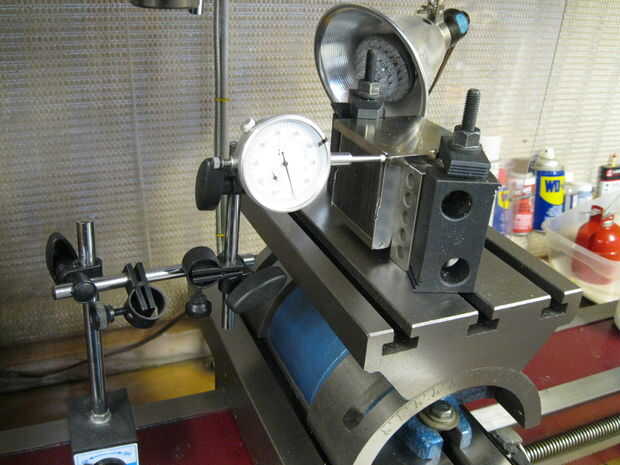

A continuación, establecer un indicador de dial en un borde del disipador de calor como se muestra. La lectura exacta no es importante lo que tu buscas es la lectura no moverse mientras se ejecuta el eje del molino perpendicular a la línea de calibre dentro y fuera. Golpee suavemente las esquinas del disipador de calor para ajustarlo. Una vez que la aguja no se mueve que más que una milésimas o lo apriete ambas mordazas. Verifique que el disipador no se mueve durante la abrazadera apriete ejecutando el eje hacia adentro y hacia afuera mientras observa el indicador de dial. Si todo está bien (calibre no o muy poco movimiento) el disipador de calor es paralelo a la mesa.

A continuación cargar el finder borde y cero a un lado del disipador de calor en ambas direcciones.

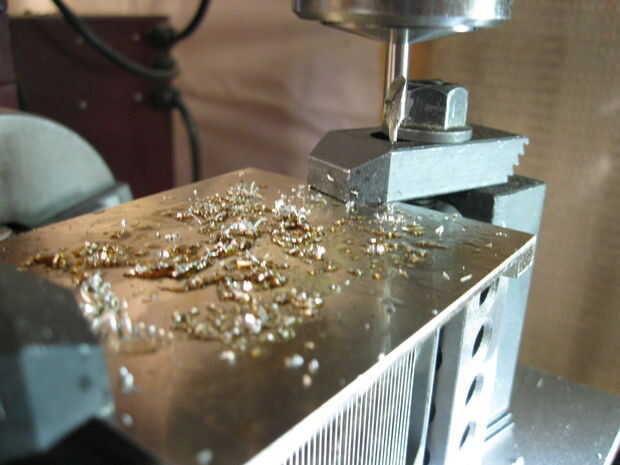

Carga un taladro de centro y usando el dibujo CAD y DRO localizar piloto del taladro de los agujeros en el disipador de calor.

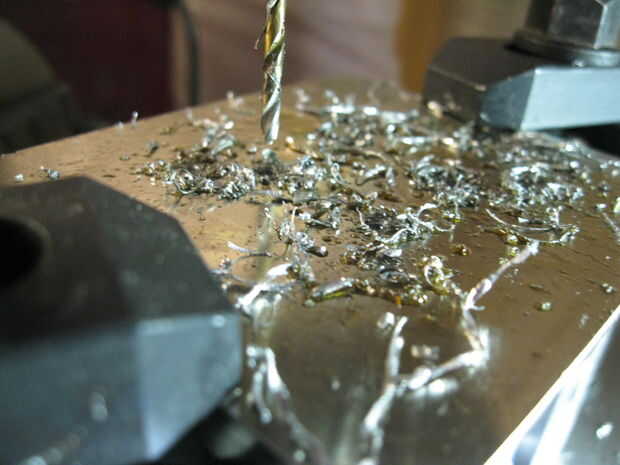

Carga la broca #36 y perfore todos los lugares de espera en el disipador de calor.

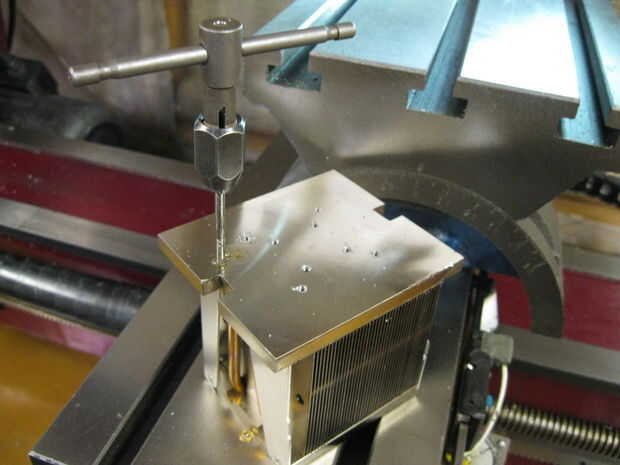

Retire el disipador de calor de la fábrica y aprovechar todos los agujeros 6-32. Nota Si esta es su primera vez golpeando aquí están algunos consejos:

  1. Utiliza un montón de fluido de corte el grifo y el agujero.
  2. Hacer que al iniciar el grifo que se mantenga paralelo al diámetro del agujero.
  3. Cuando escuchas solamente en 1/4 vuelta a la vez y luego nuevamente 1/2 y nuevamente en 1/2. Esto interrumpió las fichas que forman.
  4. Quite el grifo con frecuencia y claro las fichas fuera del agujero y tap
  5. No fuerce el grifo. Los grifos son endurecidos y muy frágil. Nada mejor para arruinar su día de un grifo roto en un agujero.

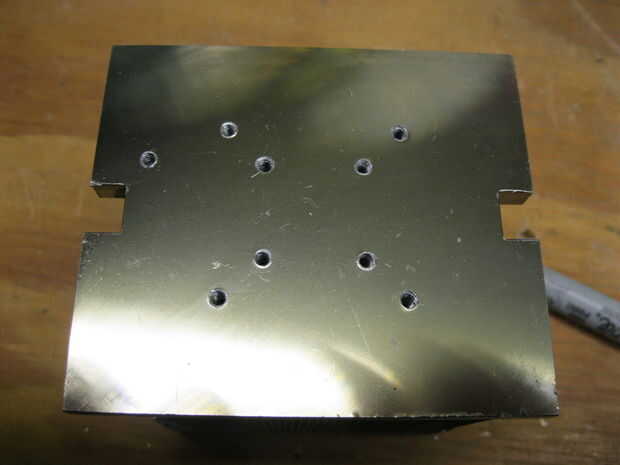

Una vez hecho esto limpiar el disipador de calor con toallas de papel y alcohol y debería ser la última foto.
