Paso 2: Obtener los componentes y ferretería
- Primero debe determinar el tamaño del fusible. A continuación, la lista muestra que n. S1/S2 donde N es el número de módulos, S1 es el valor nominal 230VAC y S2 es la calificación para 110VAC. los fusibles deben ser tipos de soplo lento, vidrio o cerámica.
- 3A/3A
- 4A/5A
- 5A/7A
- 6A y 9A
- 7A/11A
- 8A/13A
Estas juntas no fueron diseñadas para apilar más de 6 de alto.
Componentes por fuente de alimentación:
Fondo tablero montaje (en caso)

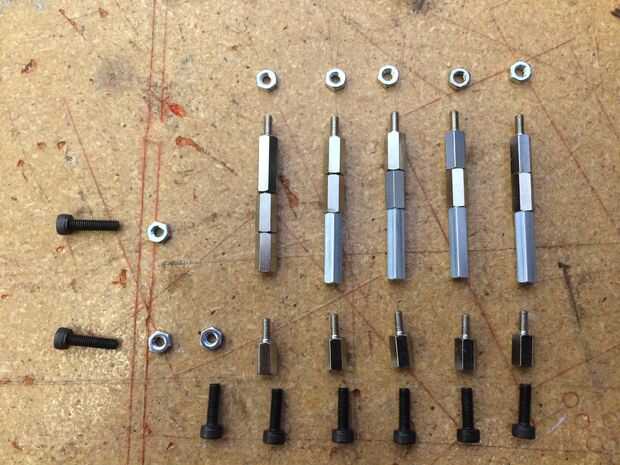

- 5 tornillos M3x10mm
- 5 M3x7mm separador hexagonal de hombres y mujeres
Montaje de tablero superior
- 5 tuercas de M3
Caso
- 16 M3x16mm tornillos para unir el caso
- 16 tuercas M3
Junta primaria

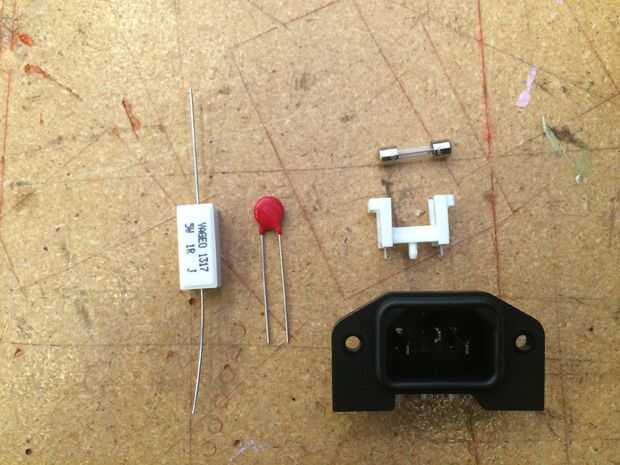

- Modelo MOV V275LA2P (Digikey F3008-ND)
- Base de enchufe IEC320-C14 (Digikey Q219-ND)
- Resistor 1Ω 5W (Digikey 1.0W-5-ND)
- Fusible 5 x 20 mm de soporte (Digikey WK0011-ND)
- Apropiado (ver fusible tamaño arriba) de fusible 5 x 20 mm. (4A 250V SB Digikey 507-1544-ND)
- 1 tornillo M3x10mm (seguro interior lado de IEC320 a Junta... Lado externo está garantizado por separadores)
- 2 tornillos M3x12mm para conector de montaje en caso (16mms será demasiado largo)
- 3 tuercas M3 (montaje IEC320 para Panel frontal y el lado interno del IEC320 a junta)
- M3x35mm * separador hexagonal de hombres y mujeres... Si más de un módulo de pila (sustituye a uno de los separadores de 38mm en módulos de primaria no solía para alojar conector IEC320)
Componentes de cada módulo:

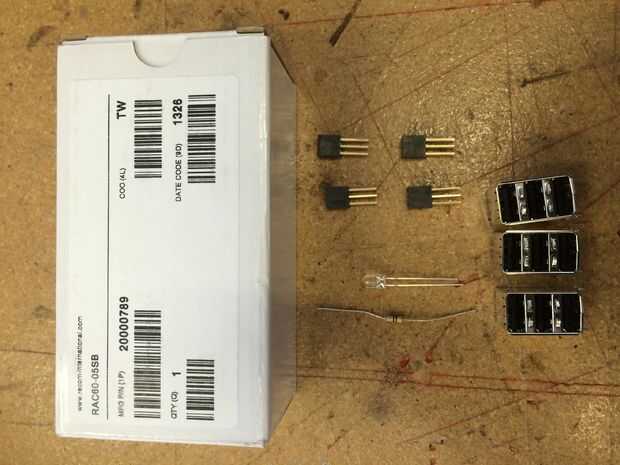

- Módulo de alimentación recomendado RAC60-05SB (Digikey 945-1099-ND)
- 3 conectores de 3 puertos USB (Digikey 1175-1004-ND)
- Conector de cabezal apilable de 6 pines (si más de un módulo de pila, montado a bordo)
- Opcional 5mm LED en su elección de color (5V encendido Indicador)
- Resistencia opcional de 100-200Ω (atentos a su deseado brillo del LED a 5V, necesarios si LED utilizado)
- Opcional 2-Pin Header o cabecera de ángulo recto conector para alimentación de 5V a
- 4 tornillos M3x6mm módulo seguro a Junta.
Componentes entre cada par de módulos en una pila:
- 3 conector 6 pines apilable encabezado (usada para extender el conector en placa inferior para cubrir los pernos en la parte inferior de la placa superior de cada par)
- 5 M3x38mm * hexagonal separador de hombres y mujeres... excepto en la parte superior principal del módulo (con conector de CA) donde se necesitan 4. (1 se sustituye por el enfrentamiento de 35mm mencionado anteriormente).
* Separadores pueden no estar fácilmente disponibles en longitudes especificadas. Una combinación de soportes más pequeñas proporcionando la misma distancia de offset-tablero (que es lo que se especifica) es todo lo que se requiere.
No tengo ninguna conexión a Digikey. Números de parte de digikey son proporcionados estrictamente como referencia y para mayor comodidad. Fuente de piezas donde quieras siempre y cuando sean compatibles con los números de pieza especificado.
¿Lista Resumen de materiales (organizado por parte en lugar de colocación)? Cantidad indica variable dependiendo de los módulos u otras características cambiantes de la oferta:
Hardware:
- ? M3x6mm (4 por módulo)
- 6 tornillos M3x10mm
- 2 tornillos M3x12mm
- 16 tornillos de m3x16mm
24 tuercas M3
5 M3x7mm hexagonal macho hembra separador superior montaje Hardware de placa
? M3x35mm * separador hexagonal de hombres y mujeres... Si un módulo se coloca sobre el módulo principal (sustituye a uno de los separadores de 38mm en módulos de primaria no solía para alojar conector IEC320)
? M3x38mm * separador hexagonal de hombres y mujeres... 5 es necesario entre cada par de módulos de pila, excepto en la parte superior principal del módulo (con conector de CA) donde se necesitan 4. (1 se sustituye por el enfrentamiento de 35mm mencionado anteriormente).
Componentes (electrónicos)
1 MOV modelo V275LA2P (Digikey F3008-ND)
- 1 enchufe IEC320-C14 (Digikey Q219-ND)
- 1 resistencia 1Ω 5W (Digikey 1.0W-5-ND)
- 1 fusible 5 x 20 mm de soporte (Digikey WK0011-ND)
- 1 fusible correspondiente (ver fusible tamaño arriba) 5 x 20 mm. (4A 250V SB Digikey 507-1544-ND)
- ? Módulo de alimentación recomendado RAC60-05SB (Digikey 945-1099-ND) (1 por módulo)
- ? Conectores USB de 3 puertos (Digikey 1175-1004-ND) (3 por módulo)
- ? Conector Header apilable de 6 pines (si más de un módulo de pila) (1 por módulo + 3 entre cada par)
- ? Opcional 5 m m llevados en su elección de color (5V encendido Indicador) (1 por módulo)
- ? Resistencia opcional 20-200Ω (atentos a su deseado brillo del LED a 5V, necesaria si utiliza LED) (1 por módulo)
- ? Opcional 2-Pin Header o cabecera de ángulo recto conector para 5V Power Out (hasta 1 por módulo)
