Paso 8: Conecte el módulo de RAC60-05SB al Consejo

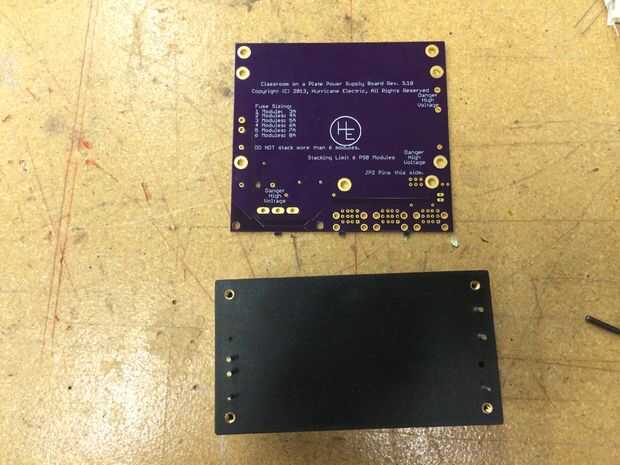

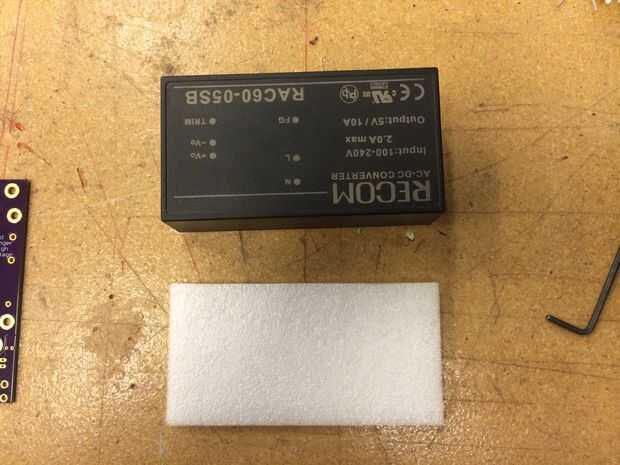

Comenzar colocando los pasadores RAC60-05SB en los agujeros correspondientes en el tablero. Usted notará que los pernos tienen muy diferentes alineaciones en los lados opuestos de la RAC60. Pernos en el lado de alta tensión se extienden más lejos aparte que en el lado de baja tensión. El lado de alto voltaje va con las clavijas en el mismo lado de la Junta como el LED y con las dos espigas grandes hacia el borde más lejano de los conectores USB y de alimentación. El lado de baja tensión va con las patas hacia el borde opuesto del tablero de lo LED y con todos los tres pines agrupados más cerca de la base de enchufe IEC320-C14 (o el espacio donde uno se montaría si no se trata de un módulo de primario).

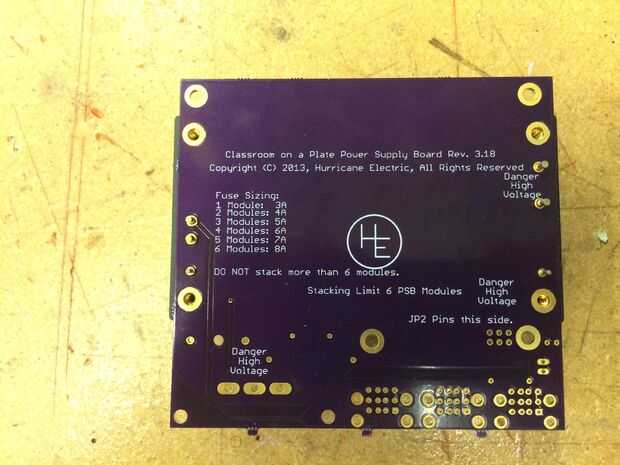

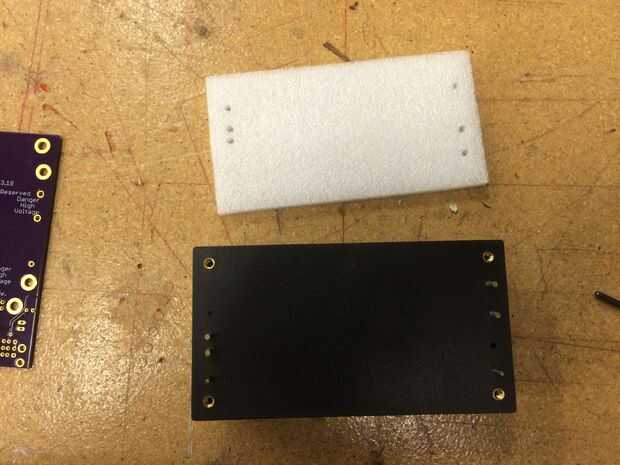

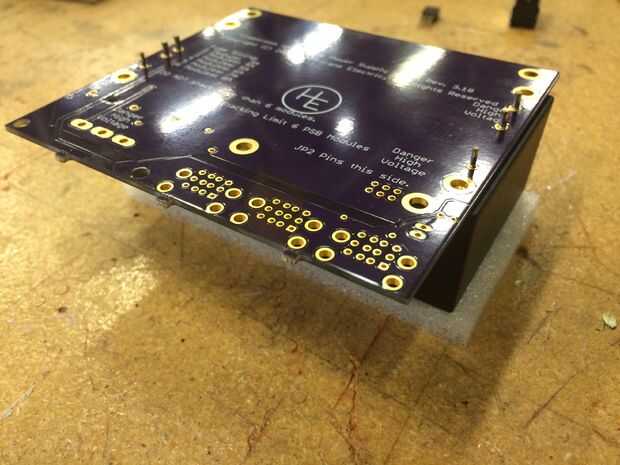

La forma más fácil de colocar el módulo es Coloque pernos-para arriba sobre la mesa y coloque la Junta (lado componente hacia abajo) sobre el módulo, alinee las clavijas y baje con cuidado la Junta en su lugar. El módulo es más alto que los puertos USB o el conector IEC320, así apoyará totalmente la junta sin riesgo de deformación o daño a los otros componentes.
Tenga cuidado para asegurarse de que el portafusible y el MOV claro el módulo. Si está instalado correctamente, debe ser cerca, pero no en contacto con el módulo. Los agujeros son lo suficientemente grandes como para que el módulo Deslice suavemente, por lo que cualquier resistencia debe ser investigado y resuelto por medios no contundente.

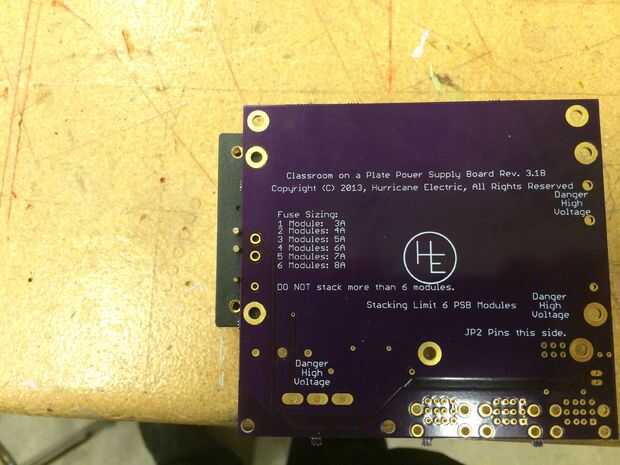

Una vez que el módulo está colocado en el tablero, utilice 4 tornillos de M3-0.5 x 6 mm para fijar en lugar. Haz 4 todos los tornillos antes de apretar cualquiera de ellos. Es fácil de rosca tornillos cuando iniciarlas. Es muy importante evitar esto los insertos roscados en el módulo no pueden ser reemplazados y destruyendo un módulo de $100 + con un tornillo $0,19 no es un resultado deseado (por lo menos en la mayoría de asambleas).
Después de fijar el módulo con tornillos, soldadura de los pernos grandes. Las pequeñas clavijas de soldadura es opcional. Ninguno de ellos están conectado. Los pernos pequeños (más finos) son el pasador a cada lado del módulo que está más cercano de los otros componentes. Los pernos más grandes (más gruesos) son los dos a cada lado que está más alejado de los otros componentes y son los que realmente llevan la entrada y de salida de la fuente.
Felicitaciones... Usted ahora ha completado un módulo. Volver al paso 6 y repita hasta este punto para cada módulo restante antes de proceder al siguiente paso.
