Este es mi primer instructivo asi que espero que le ayuda a realizar este proyecto.
Ahora se trata de ningún cargador de teléfono móvil USB LM7805, esto pretende ser más energía eficiente y práctico. ¿Por qué? Bien porque LM7805 tienen una caída de tensión directa, que significa que si usted quiere una salida fija de 5 volts, quiere (necesidad) el votage de salida para ser por lo menos 2 voltios por encima de él, lo que significa que necesitarás 7 voltios o más constantemente para mantener esa salida de 5 voltios estable, porque nada abajo que hará que su tensión de salida a la gota debajo de 5 voltios.
¿Ahora lo puede utilizar para substituir el venerable LM7805? Puede utilizar un regulador de voltaje lineal de bajo de la salida como la LM2940 para éste que necesitarás al menos de 0,5 voltios por encima de su voltaje de salida, lo que significa que (de nuevo) quiere una salida fija de 5 voltios, desea que su voltaje de entrada que por lo menos 5,5 voltios o más para asegurar una salida constante a 5 voltios.
O usted puede ir para SMPS o fuente alimentación conmutada para el cortocircuito.
Algunos de estos tienen la capacidad para o descender la tensión o impulso intensificar, los estoy usando para este instructable hacen ambas cosas, tienen un voltaje de entrada máximo de 11,8 voltios un mínimo de 2,7 voltios y crear un constante 1 amp al caminar abajo y 500 mA cuando intensificando, haciéndolos ideales para las baterías que inicialy tienen una carga de 9 voltios y descarga debajo de 5 voltios.
En este caso a cable por los reguladores en paralelo para que doble mi corriente. 2 amperios cuando se retira y 1 amp al caminar para arriba.
Genial, ahora creo que he estado hablando (escritura) demasiado, de ahora en adelante espero que usted entiende la diferencia entre este tipo de reguladores.
Ahora vayamos a la práctica.
Usted necesitará estos componentes.
-Chip 2 o similar paso 5 voltios regulador de voltaje reductor (http://www.pololu.com/catalog/product/2119)
1-2 k ohmios o mayor
-conector USB hembra 1 o 2
-1 de 1000 uF capacitor de electrolityc de 25 y 50 voltios (opcional)

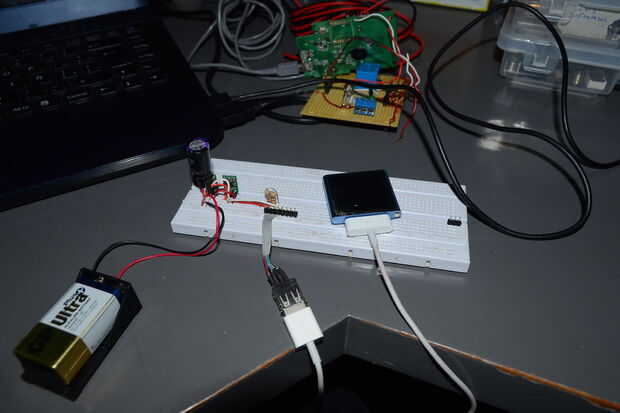

-1 de 9 voltios batería y clip de la batería
-Algunos cables
-Un protoboard
-Cabeceras machos (opcionales)
