Fuente de alimentación modular USB multipuerto

Esta fuente de alimentación modular puede suministrar desde 9 a 54 puertos USB de potencia de 5VDC. Cada módulo proporciona 9 puertos y un total de hasta 10 amperios.

Comenzó hacia fuera como una fuente para un Raspberry Pi laboratorio de formación red de Hurricane Electric. (En contacto con si usted está interesado en IPv6 formación o consultoría o en conseguir su propio laboratorio de formación).

La hice en TechShop.

Una amplia variedad de voltajes de entrada puede ser acomodada, que van desde 85-265 VCA y de 100-370VDC. Corriente alterna puede ser suministrada en cualquier frecuencia de 47-63 Hz. La fuente está diseñada para ser muy tolerante de transitorios e incluye cortocircuito en el lado de salida. Además, los módulos están protegidos por un MOV protegida por una resistencia y todo eso está protegido por un fusible en línea de tamaño basado en el número de módulos. La tabla de dimensionamiento de fusibles en la parte posterior del PCB asume entrada 230VAC. 110, se debe aumentar valor del fusible de 2 amperios para los módulos 1-3 y por ams de 4 módulos de 4-6.

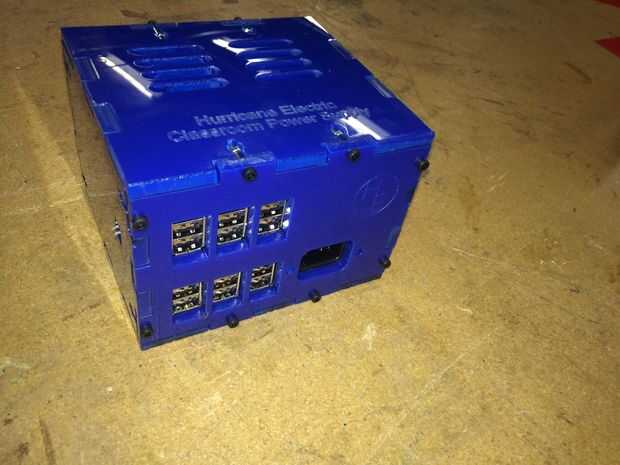

La foto de arriba es de una fuente de módulo 2 en un caso de acrílico láser. Este Instructable le guiará a través exactamente esta unidad, aunque los archivos podrían modificarse fácilmente para las pilas de mayores o menores.
