Paso 4: Preparar creación de módulo principal
El caso mostrado se diseña con el módulo principal en la parte inferior. Poner el módulo principal en la parte inferior reduce las posibilidades de un contacto accidental con la tensión alta durante el uso si la fuente no está instalada dentro de un estuche. Por el contrario, reemplazar el fusible en una unidad con el módulo principal en la parte inferior bastante requiere desmontaje completo de la pila. Otras consideraciones son que bien pueden ser capaces de ir más allá de 6 módulos colocando el módulo principal en el centro de la pila, con un máximo de 5 módulos a cada lado de la primaria, aunque no es recomendable. La principal razón para la limitación de 6 módulos (además de la potencial 12Amp empate en 110V) es que el amperaje a través de los pernos más bien pequeños que proporcionan las conexiones del tablero de a bordo también es bastante alto. (El voltaje de CA se pasa entre las placas por dos pernos de encabezado para cada traza (línea, neutro, tierra) en a tablero de 6 pines en paralelo.
La construcción del módulo principal es casi idéntica independientemente de que en la pila se coloca (aunque tendrá que modificar la parte frontal de la caja así). La única diferencia está en si 6 pines tiene sus patillas cortadas (abajo) o a la izquierda en el tacto (superior o medio).
Para el módulo principal, necesita reunir las siguientes piezas:

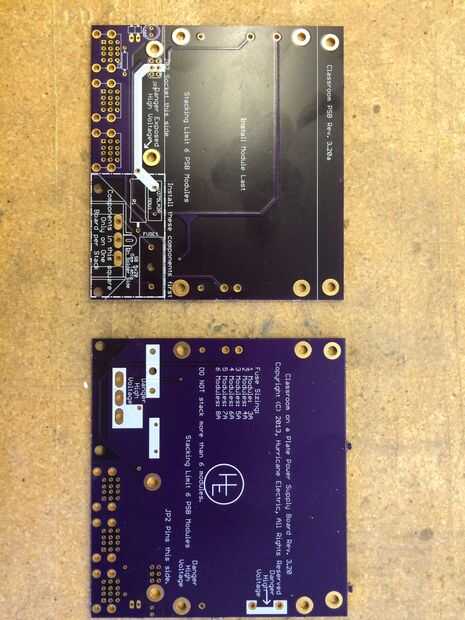

- 1 PCB
- Conector de 1 alimentación
- 1 resistencia de 5W 1Ω
- 1 MOV
- 1 fusible
- 1 portafusibles
- 1 LED
- 1 resistencia de 100-200Ω
- 1 encabezado conector (opcional)
- 1 6 pin header apilable
- 3 conectores de 3 puertos USB
- 4 tornillos de M2.5x5mm
Herramientas útiles para este montaje son:
- Soldador (con soldadura)
- Pinzas
- Cortadores de alambre
- Screw Driver
Una vez que han recopilado estos artículos, proceder al siguiente paso.
