se trata de un proyecto de punta de prueba lógica simple basado en TI EZ430 dongle. Aproveché de una oferta gratuita en un par de ez430s de TI en septiembre de 2010. son muy práctico y divertido en probar fragmentos de código pequeño y ver el led parpadear. desde entonces había estado poniendo en mi escritorio y tengo que idear algo para ellos. y quiero gente subir y pedir prestado mi "memory stick".
bueno, este no es de memoria, 16 bit MCU con el multicanal SACD, adecuada K 2 programación de memoria y corre hasta 16 Mhz. todas empacó con la tarjeta de interfaz programación depuración en un paquete de dispositivo usb agradable.
mi objetivo de diseño principal es limitar mi intervención a la ez430 original. en eso no quiero alterarlo demasiado mucho físicamente y que quiero conservar es programación / depuración función para otros proyectos de tabla de destino. todo esto mientras sirven adicionales útiles propósitos.
Este es un proyecto de linux, como de costumbre, había dado atención con mis mejores conocimientos a hacer provisiones por lo que se puede construir bajo windows. sin embargo no tienen el tiempo y recursos para probar todo bajo windows.
la mayoría de mis proyectos de electrónica se hace en muy pequeña breadboards y generalmente trabajo en espacios reducidos (mesa de la cocina, mitad escritorio prestado, etc.). Hay muchos casos que es necesario verificar los niveles de lógica de circuito y he estado usando un multímetro (tamaño de un ladrillo) para comprobar cosas hacia fuera. siempre me molesta que mis proyectos son mucho más pequeños que mi multimetro y me pareció siempre pone en mi camino. Necesito una alternativa, una sonda lógica pequeño va a hacer.

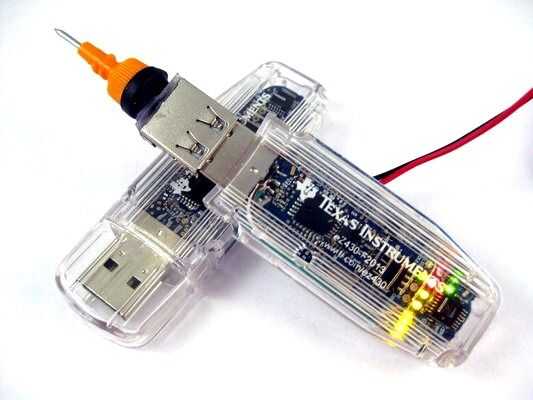

el ez430 es perfecto para esta tarea. ya tiene forma de una punta de prueba, sólo hay que añadir unos leds y un clavo. como he mencionado anteriormente, quiero hacer este proyecto simple y no destructivo. y he hecho uso de lo que ya está disponible.
en lugar de construir el proyecto en un pcb / pref-tablero, construir esto en un tablero msp430f2012, con el jefe del 14 pin a través de orificios como mi área de prototipado. Esto es donde va el LED pequeño. no quiero taladrar agujeros en la carcasa de plástico, no quieren correr demasiado muchos cables ni puntos de contacto adicionales. todo lo que necesito es una sonda de contacto io y un botón de entrada para la función de seleccionan, gnd y vcc. la conexión usb se ve perfecta para esta tarea. se potencia la sonda a través de la usb (regula el circuito del programador un alrededor de 3v potencial para mí) y el D + y D-usb conecta para mi sonda y el interruptor.
puesto que el ez430 es esclavo / dispositivo de cliente, en la inicialización, que no hará nada salvo un pull-up en D + (para indicar es un usb de "alta velocidad"). Yo uso el D flotante - como mi sonda io y D + como mi táctil botón de entrada (incluso no necesita configurar un resistor de pull-up para eso, ya está allí)
