Pensemos en este escenario:
Es un domingo, cerca de medianoche, y que no ha terminado con ese circuito que necesita para su laboratorio de curso Digital para el mañana por la mañana.
Horas más tarde, cansados pero por fin con el circuito final hecho en su protoboard (es decir, proto board) y... La lógica no es correcta, el LED debe estar encendido ahora... pero... no es la verdadera tabla tiene razón, que "de-Morgan-parte" (me encanta esta palabra) correctamente, usted doble verificar la lógica con un simulador... pero la lógica es todavía no. Así, tiempo para solucionar problemas. Crees que mal no conectado tus puertas lógicas pero, tienen razón. ¿Podría dañar? ¿Cómo sé de seguro? ¿Cuál fue la tabla de verdad para la compuerta XNOR otra vez?
Pregunto no más, que les traigo una solución para usted. Lamentablemente, usted tendrá que trabajar para él, pero te prometo al final, que este proyecto va a hacer sus asignaciones en ningún momento.

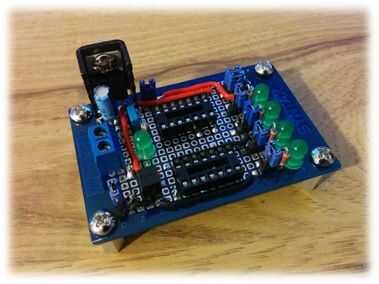

Os presento la unidad de pruebas booleano (sí, sé lo que es una punta de prueba lógica).
Tenía esta idea después de tratar con recordar la tabla de verdad de cada puerta, luchando por tratar de leer el increíblemente pequeño cerca de texto invisible sobre la IC y tratando de averiguar si he hecho una conexión equivocada cuando la lógica de salida no hacía ningún sentido.
Me tomó un par de meses para diseñar y probar. Eso era porque no pasé mucho tiempo trabajando en ella (estaba tomando un semestre de verano en mi college al mismo tiempo). Para ti, creo que si nos reunimos los componentes adecuados y dedicar el tiempo suficiente para terminarlo, deben tomar alrededor de 2 días para terminarlo totalmente.
Por cierto, tiene su propio regulador de voltaje, por lo que no te preocupes esa parte bien. ¿No es eso increíble? Deja comienzo.
