Una sonda lógica es no sólo analizador de lógica del hombre pobre, pero a menudo más útil.
Esta sonda lógica está diseñada para
- ser barato: por debajo de 10$
- ser pequeñas 0,4 x 3,5 pulgadas, 1 x 10 cm
- usar el poder del circuito de la prueba de 3V a 15V
- ser compatible a circuitos lógicos TTL y CMOS de 1.8V a 15V
- reconocer impulsos (único) sobre 20ns y 20Mhz (mi 80Mhz)
- cuenta con entradas de alta impedancia
soportar tensiones de entrada y de la fuente de +-30V
La energía se toma del circuito de la prueba. El LogicProbePIC necesita menos de 20mA.

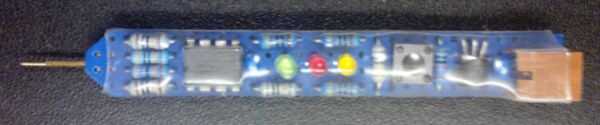

La LocicProbePIC puede ser construido sobre una veroboard y rodeado por un tubo termo-retráctil transparente.
