Digitalización de tocar punta de prueba para el ranurador del cnc

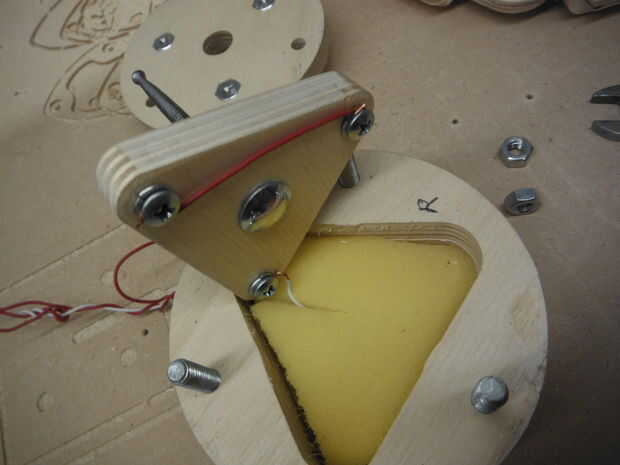

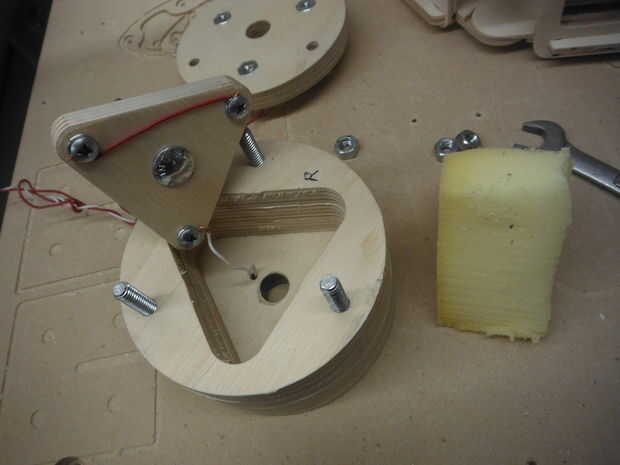

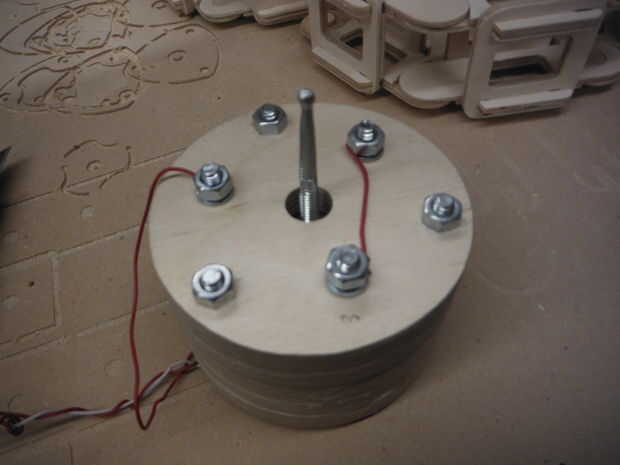

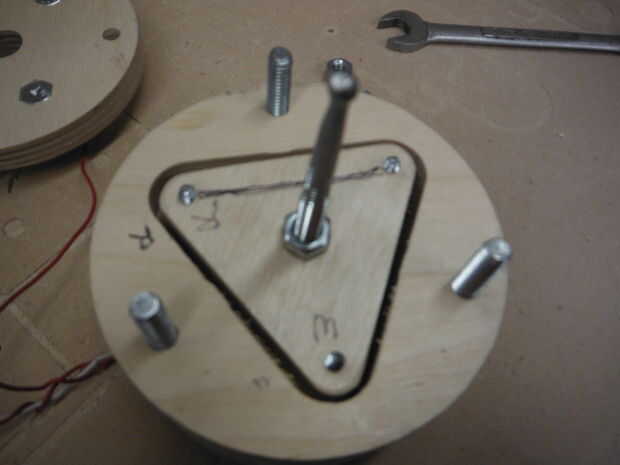

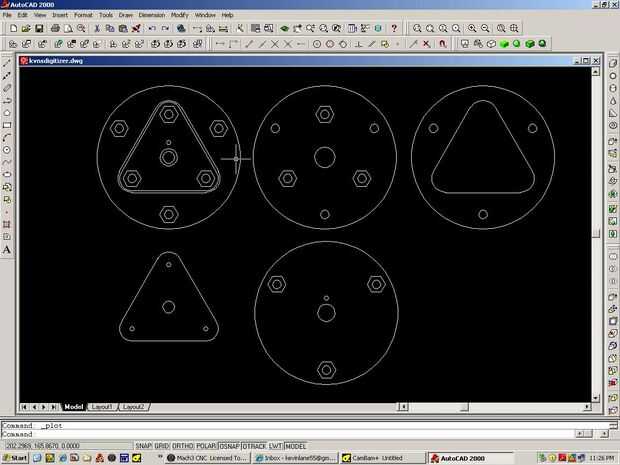

después de probar diseños de sondas digitales he modificado otros ideas para hacer uno que trabajar repetidamente con hardware común y no requieren de mucha precisión durante el montaje.  ideas únicas para este sondeo son - 1. resto de consejos de tornillo en bolsillos poco profundos en las cabezas de los pernos, 2. espuma sustituye mecanismos de resorte utilizados típicamente.  la espuma también ayuda a la tabla de la prueba triangular se sacudieron fuera del centro.    Este sondeo es simplemente un interruptor unipolar.  cualquier movimiento de la punta de prueba interrumpe el circuito que pasa a través de los tres tornillos.  hardware software y controlador Mach3 [como gecko 540] usar esto para grabar la posición actual en la interrupción.  punta de la sonda comienza como un perno de carruaje.  Tierra la punta hacia abajo en un esmeril básico.  sea cuidadoso durante el amolado no para conseguir el perno atascado entre la rueda y la mesa de ayuda.  Utilice guantes y sujetar el perno con alicates de fijación.  también se pondrá muy caliente.  apagan en agua de vez en cuando.  experimentar con diferentes espesores y densidades de espuma para ajustar la sensibilidad.  demasiado flojo y la punta no volver a sí mismo 100% del tiempo.  máquina CNC de sondeo velocidad también efectos resultados.  Montar la sonda debajo de la parte del montaje del router que normalmente sostiene la manguera de la aspiradora.  esta manera puedo usarla y no tener que quitar brocas o girar accidentalmente el router en con la sonda instalada!   Usé alambre sólido porque eso es lo que era en mi estante.  alambre trenzado sería mejor.  los bolsillos fueron hechos por el escriba taladrar un agujero muy superficial en cada cabeza del perno después de que fue instalado.  un agujero se muestra en los dibujos.  originalmente utilizaba un resorte de la puerta AL tubo y armario para la tensión, pero que demostraron ser incapaces.  También me di cuenta de que no tenía una boquilla de 1/2" para el router para montar.  piezas de la alineación izquierda: muestra - fila superior - de todas las partes.   Centro - abajo.  forma hexagonal enrutados hacia fuera para permitir que la cabeza del tornillo a ras.  orificio central para la punta.  -hacer tres de estas piezas.   tabla de sonda - izquierda - fila inferior.  3 tornillos pasan a través de las esquinas y sobresalen ligeramente en la parte trasera.  arandelas de seguridad ayudan a conexión eléctrica.  orificio central para carro perno/punta con tuerca.    derecho - pieza superior.  orificio central mayo/no ser necesario dependiendo de cómo usted desea montar a máquina.  pequeño agujero es para alambre.
