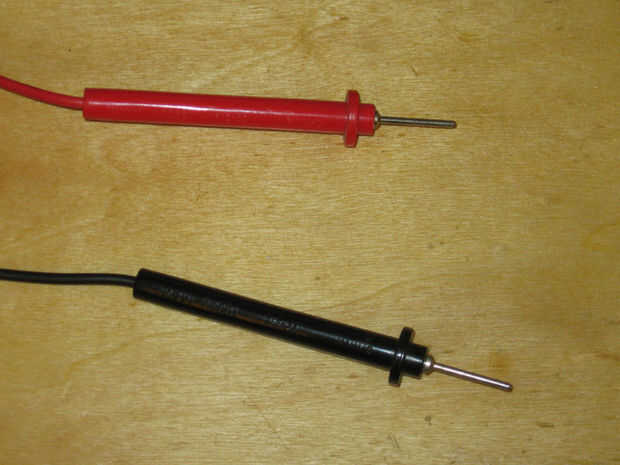

Cada medidor de voltios/ohmios o DMM viene con su conjunto de puntas de prueba como esta. Son grandes para la mayoría de las aplicaciones de sondeo varios puntos en un circuito tan largo como tu no tratando con componentes SMD. Compra en lugar de otro juego de cables que puede adaptar su actual sistema como tuvimos que hacer en mi clase de electrónica de secundaria. Su muy simple de hacer y consiste en cualquier electrónica, pasatiempos ya debe tener a mano los artículos.

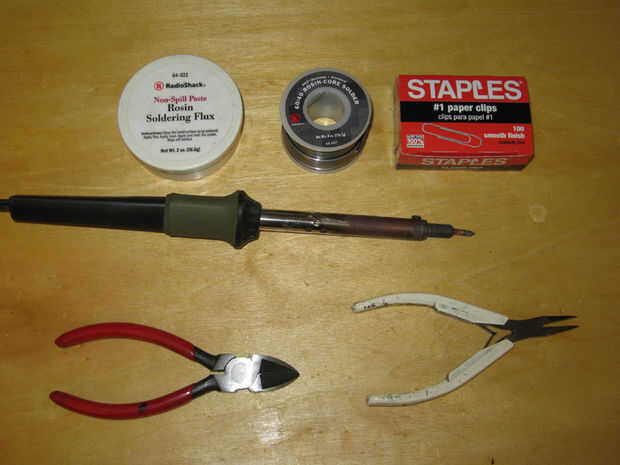

Materiales necesarios:
- Conjunto de puntas de prueba
- Par de pequeños clips de metal
- Cortadores de alambre
- Pinzas
- Soldadura de hierro
- De la soldadura
- Flujo

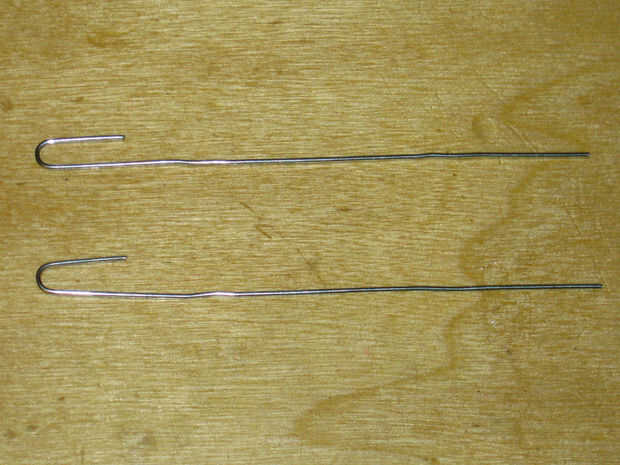

Tomar tus 2 clips y straiten hacia fuera. No es necesario enderezar la pieza completa. Sólo usaremos unos 3/4 de la clip por el de prueba. Si desea puede utilizar sólo 1 clip y dividirlo entre sus 2 cables de prueba. You ' r a la izquierda con menos vueltas alrededor de la cabeza para sujetar la punta de la sonda en posición.

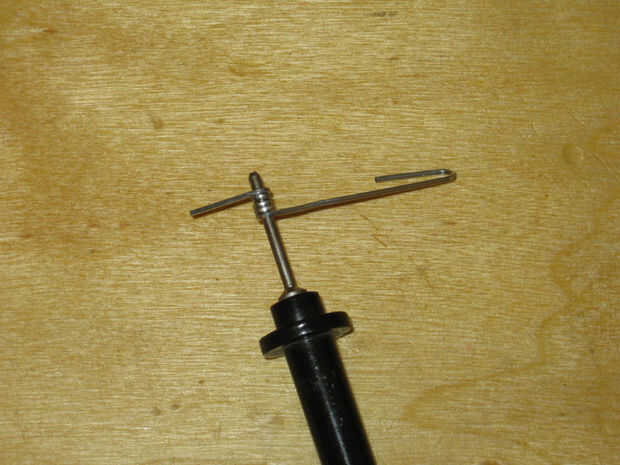

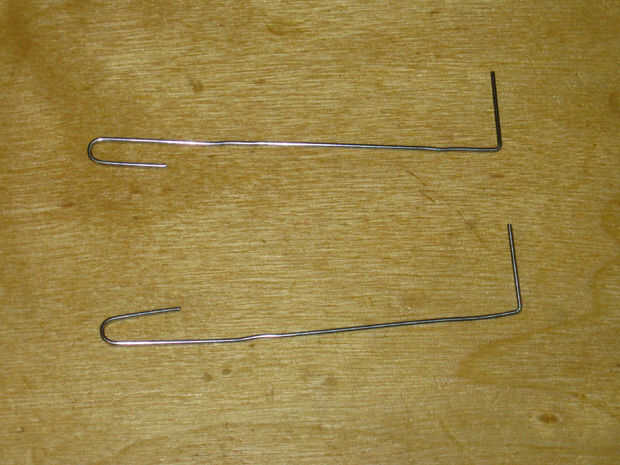

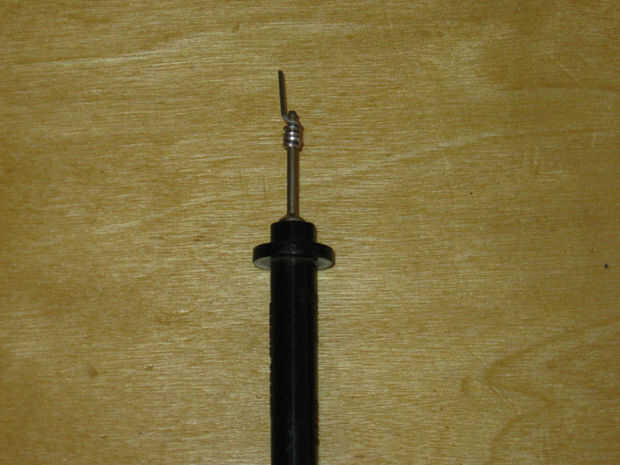

Mida aproximadamente 1/2" hacia abajo y coloque una curva de 90 grados en el cable. Coloque la curva de 90 grados del alambre en el extremo de la punta de prueba y empezar a envolver el extremo más largo alrededor de la cabeza lo mas ajustado posible. Alicate para evitar que cada lazo firmemente a la punta de prueba. Después de 4 o 5 vueltas puede recortar el pedazo sobrante de alambre del cable de. Si tu utilizando sólo la mitad del clip por plomo luego enróllelo hasta que acaba el alambre.

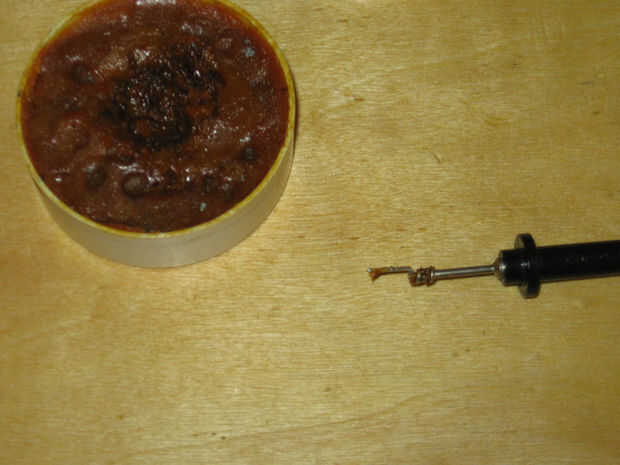

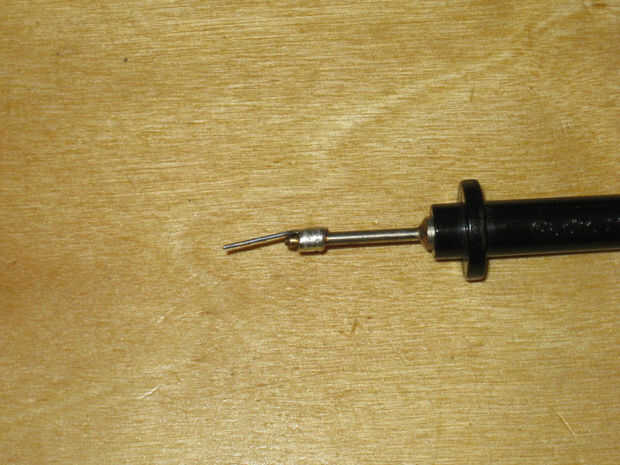

Mueva la bobina hasta el final de la punta de prueba y la parte superior hacia fuera, en línea con la punta de prueba de la curva. Use una buena cantidad de flujo en todo la parte en espiral de su punta nueva. Luego usar una plancha de 40W de la soldadura de la punta a la punta de prueba.

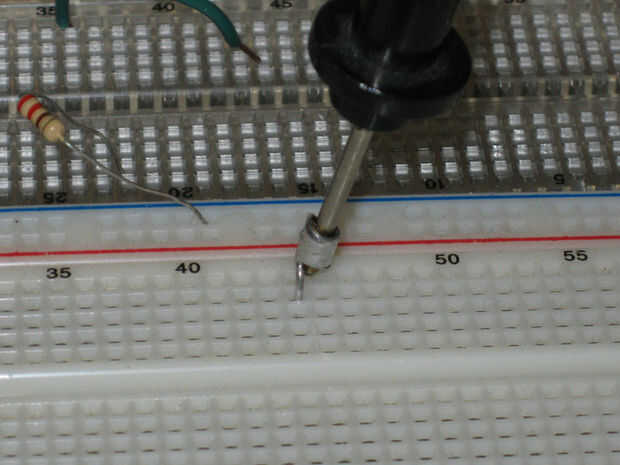

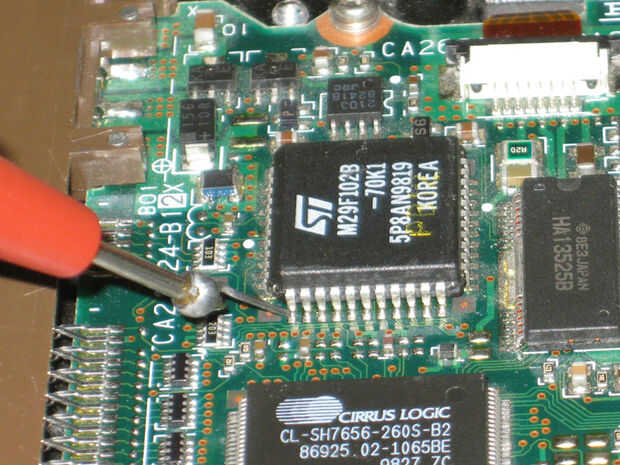

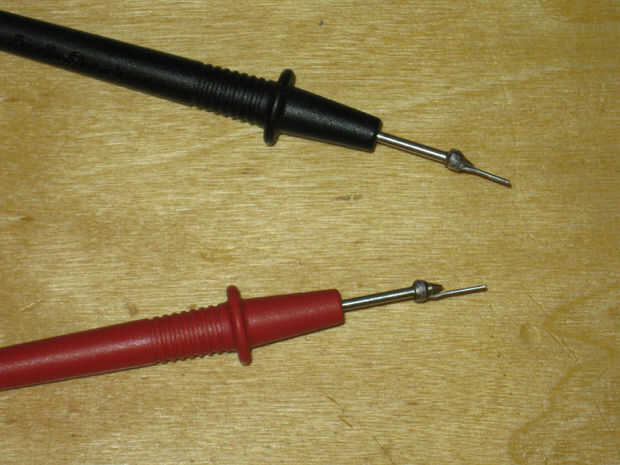

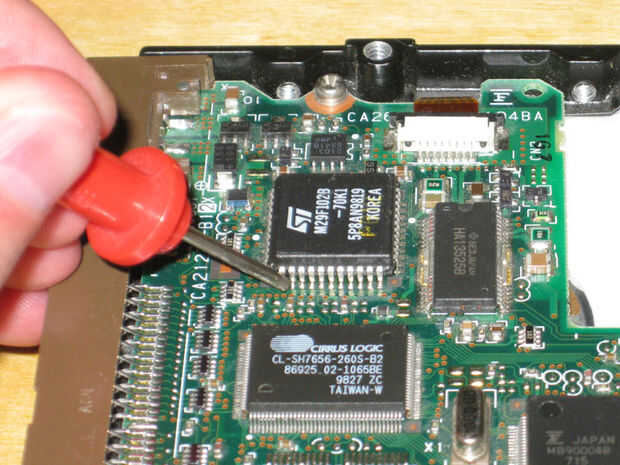

Ahí lo tienen, una buena punta nueva para su punta de prueba. Lo que permite mejor sonda de componentes más pequeños o evaluar los puntos de prueba en un protoboard.
