Paso 4: Unidad de Control de la CA
Tenga en cuenta que esta unidad sólo funciona para cargas puramente resistivas. Esto significa sólo estándar (no de alta intensidad) incandescente (no fluorescente) las luces y unidades de calefacción sin ventiladores (como placas o sartenes eléctricos). No trate de controlar cargas inductivas o capacitivas como motores, relés o luces fluorescentes. No hay ningún rechazo en el circuito y el SCRs podría ser destruido si se utiliza en cargas que no son puramente resistivas.
Descargar la Nota de aplicaciones que contiene el circuito esquemático del sitio Fairchild. El esquema que vamos a usar es figura 14 aplicaciones en cuenta salvo que vamos a utilizar un MOC3042. Observe que el resistor de 180 ohmios es R3 en la lista de piezas y SCR1 es más cercano a D1, R1 y el MOC, mientras que SCR2 es más cercano a D2 y R2. Usaré estos números en dibujos y figuras a seguir.
El MOC es un optoacoplador que aísla a nuestro unidad de regulación de anchura de pulso de la CA permitiendo los pulsos controlar el SCRs. Otra función del MOC3042 es asegurar que el SCRs se encienden sólo cuando la tensión es 0. Esto se conoce como conmutación en paso por cero y reduce al mínimo la EMI y cualquier contratiempo a las líneas de alimentación de CA. Leer más sobre él en la nota de aplicaciones de Fairchild.

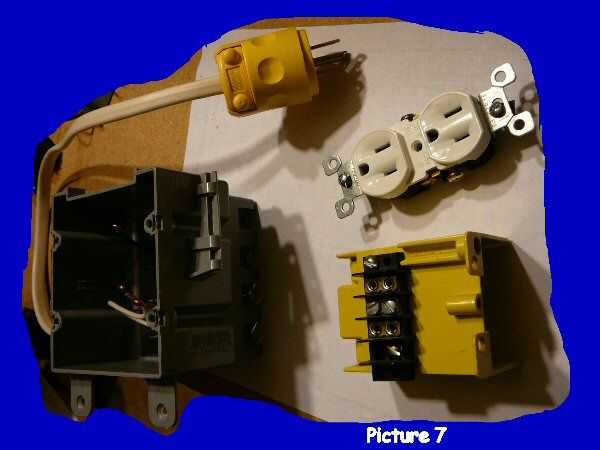

Se reúnen las piezas que necesita. Además de las piezas ordenó en el paso 1 y se muestra en la figura 2, usted también querrá visitar una ferretería y comprar un plástico resistente, doble caja de salida, un receptáculo 15A nominal, un enchufe de pared nominal de 15A, una sola salida o caja del interruptor (que te corte para arriba), un bloque de terminales para 115AC (Radio Shack o tienda de hardware) , algunos cables de cobre sólido, calibre 14. Utilizar alambre de cobre calibre 14 para los principales conductores, calibre 18 o 20 para los conductores más pequeños. Estos elementos se muestran en el cuadro 7. Usé calibre 14, cable eléctrico de 3 hilos (2 conductores y tierra) para conectar al enchufe de pared. Puede que desee un enchufe de pared con cable trenzado (más flexible). Ha bien, sólo asegúrese de que está clasificada para el servicio de 15A. Usar perf simple sin niquelado o galjanoplastia los agujeros en ella para construir el circuito. Esto hace que ese espacio el conductor puede ser mantenido. Nuestro objetivo es mantener 0,1" a 0,2" espaciado entre todas las líneas de transporte 115VA. Si sigues mis fotos, usted será fino. Note que el SCRs especificado tiene una pestaña de disipador de calor aislado. Es decir, el disipador de calor no está conectado eléctricamente. Esto significa que si accidentalmente toca, no tiene ningún riesgo de un choque. Esto es algo bueno.

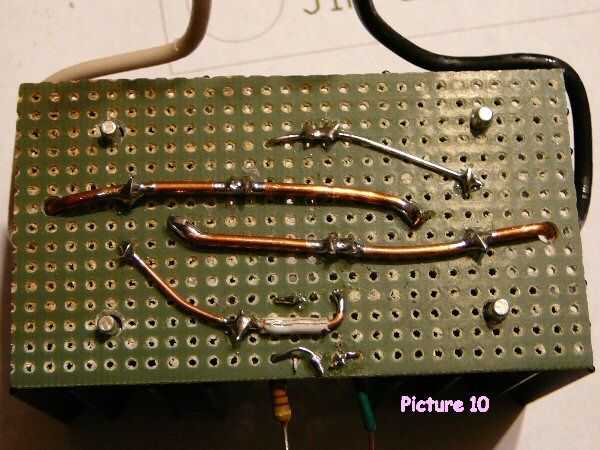

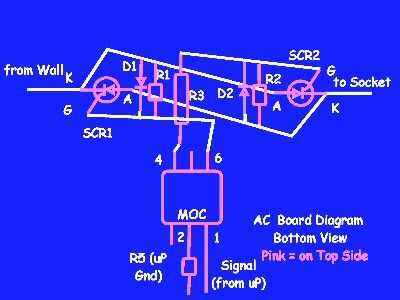

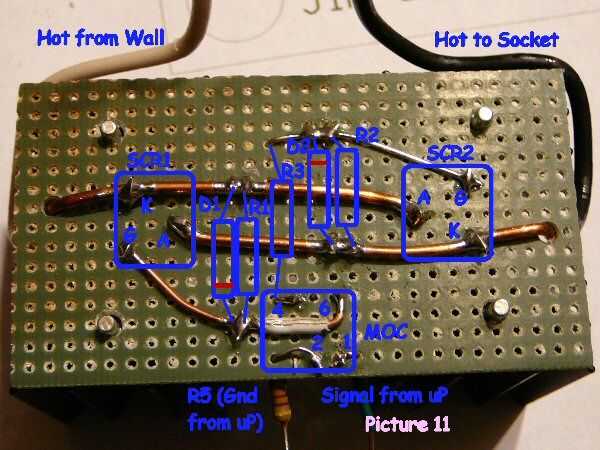

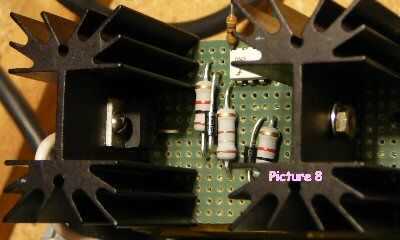

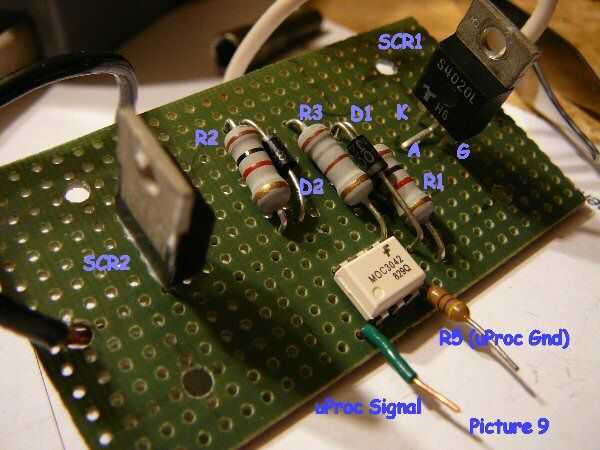

Yo he proporcionado un número de cuadros y diagramas para guiarlo. Cuadro 8 muestra el circuito completo con los disipadores de calor en el lugar. Cuadro 9 es la vista superior de la placa de circuito sin disipadores de calor y con las partes etiquetadas. Cuadro 10 es la vista inferior del tablero del circuito que muestra detalles de la construcción. Cuadro 11 es la vista inferior con piezas y pernos con la etiqueta. El diagrama de tablero de CA es un esquema que muestra la colocación de piezas y enrutamiento de cables. Es una opinión de fondo correspondiente al cuadro 11; partes que van en la parte superior del tablero se muestran en color rosa. Si estudias estas un poco, no debería tener ningún problema en la construcción de la unidad siguiendo las instrucciones a continuación.
Comience por cortar la Junta perf para caber en una mitad de la caja de salida doble. Las dimensiones que utiliza son 2.9" por 1.6". (Si estás en duda acerca de parte, sólo cuenta los agujeros – son 0,1" apart.)
Hacer los agujeros para los disipadores de calor en los lugares indicados (contar los agujeros). Se montarán por espigado que el SCRs y el SCRs en lugar de soldadura.

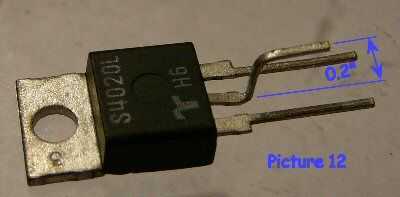

Doblar la punta media de SCR como se muestra en el cuadro 12. La pierna doblada debe extenderse 0,2 pulgadas frente a las otras dos patas. Doblar el cable medio como este ayuda a mantener el espacio el conductor. Lo SCRs del perno para los disipadores de calor y prueba que encajen en su lugar. Puede grabar las Asambleas en su lugar temporalmente hasta que la soldadura de los cables. Una vez que el SCRs se sueldan en el puede quitar los disipadores de calor de más espacio para trabajar.
Corte aproximadamente 16 pulgadas de cable calibre 14 y la faja aproximadamente 6 pulgadas de la misma por lo que tendrás algún alambre de cobre desnudo para trabajar con. Cortar dos tiras y doblarlas para hacer el desagüe para las conexiones de la fuente (K a la A) al SCRs. mire las fotos!
Uno de los extremos de cada trozo de cable se sale de la Junta perf para conectar a la regleta divisible. Lo doblamos más tarde que durante el montaje mecánico.
Doblar las puntas de lo SCRs sobre los cables que solo has montado y soldarlos en el lugar. Hacer estas uniones muy sonido mecánicamente y soldarlos cuidadosamente. Esto no es 5 voltios que está tratando aquí! Cuadro 10 muestra esto claramente.
Monte el MOC3042 en lugar. De nuevo, utilice alguna cinta para sostenerla hasta que se suelda. Uso un pedazo aislado de 18 calibre de cable para conectar desde el pin 6 del MOC a la puerta del SCR1. Cuadro 11 y el diagrama de tablero de CA Mostrar esto.
Cables para los resistores y diodos. Hacer conexiones mecánicas sólidas y hacer un buen trabajo de soldadura. Cuadro 11 muestra donde conecté cada componente mientras que el cuadro 9 muestra la vista superior. Estos deben ser una guía útil.
Una vez que se realiza la soldadura, desmontar los disipadores de calor de lo SCRs y poner una capa fina de grasa de disipador de calor (Radio Shack) en la parte posterior de lo SCRs y vuelva a montar los disipadores de calor. Apriete los tornillos firmemente, pero no vencidos se. No quiero distorsionar las lengüetas de lo SCRs. El circuito debería verse como cuadro 8. La resistencia se muestra como "R5 (uProc tierra)" es R5 en pulso ancho regulación unidad esquemática. Este monte donde es más conveniente. Lo pongo en la unidad de Control de aire acondicionado ya que es un lugar conveniente para conectar a tierra de la unidad de regulación de anchura de pulso. La señal de control de PB4 en U1 (uProcessor) conecta el cable a la clavija 1 de la MOC.
