Paso 8: Preparación para soldar

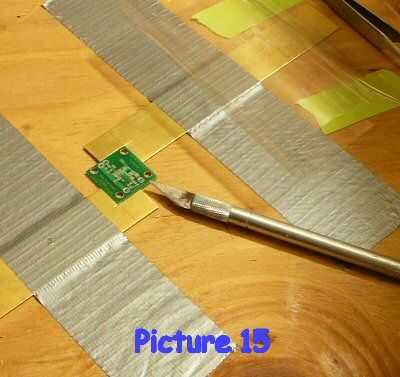

La Junta debe sujetarse firmemente mientras pasta. Utilizar dos piezas de la acción de cuña de latón grueso con muescas cortadas en ellos, y conducto de cinta adhesiva sobre una base de madera. Para detalles, véase el cuadro 15. La placa de circuito se lleva a cabo muy firmemente, pero todavía se puede quitar sin despegar las calzas.

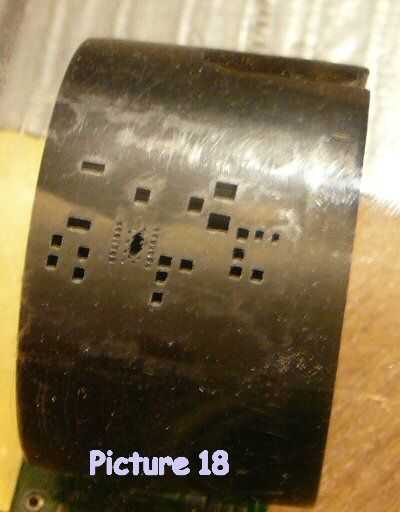

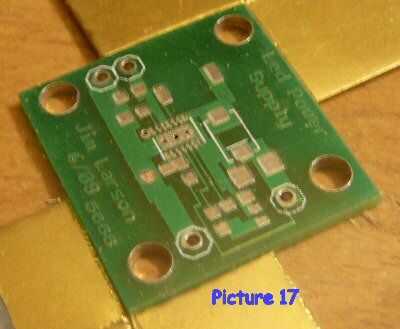

Coloque una placa en el soporte. Lugar la plantilla sobre él y alinee las aberturas tan exactamente como sea posible, luego con cinta adhesiva la plantilla firmemente en la parte superior. Ver fotos 16 y 17. Figura 18 muestra los agujeros de la plantilla. Tenga en cuenta el irregular apertura de la huella de la DFN, hice las aberturas en el
plantilla demasiado pequeño y tuvo que modificarlo para conseguir suficiente soldadura en. No recomiendo esto!

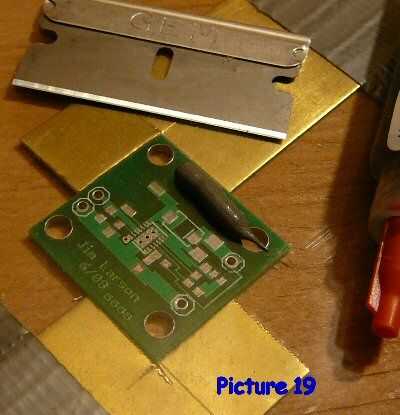

Con el tablero en posición y la plantilla en su lugar sobre él, aplique una tira de pasta de soldadura a lo largo del borde superior del tablero (Foto 19). La soldadura de la goma debe estar a temperatura ambiente para su aplicación, así que lo saca de la nevera por lo menos 8 horas antes de comenzar a utilizarlo. Estoy usando pasta de plomo y parece ser duradero bien si mantengo refrigerado cuando no estoy usando lo. Sólo manténgalo herméticamente sellados y lejos de los alimentos – especialmente si consigues pasta con plomo en ella.

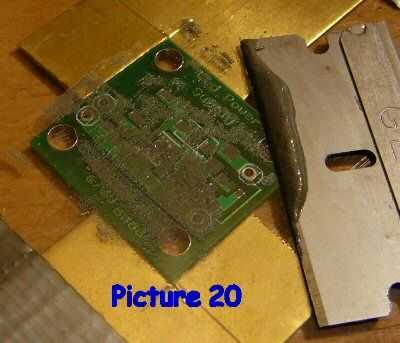

Utilizar la hoja de afeitar como una escobilla de goma y extender la pasta de soldadura. Idealmente, a hacer sólo una pasada en todos los ámbitos. No se asuste si tiene que hacer un pase extra o dos. Que puede causar un poco de manchas en la placa, pero que no es demasiado importante en mi experiencia. Cuadro 20 muestra la plantilla después de aplica la pasta de soldadura.

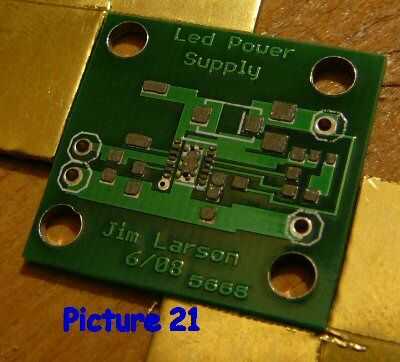

Ahora Levante la plantilla de la Junta y cinta de nuevo así no flop hacia abajo mientras que usted está moviendo el tablero del circuito. Uso de alcohol y un pañuelo para limpiar la goma de la plantilla. No intente reutilizar la pasta sobrante. Cuadro 21 muestra la junta después de esténcil. También puede practicar aplicando soldadura a la misma Junta simplemente quitando la goma de la junta con un pañuelo de papel y algún alcohol de frotamiento.

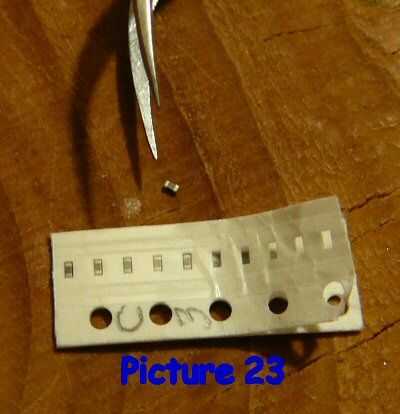

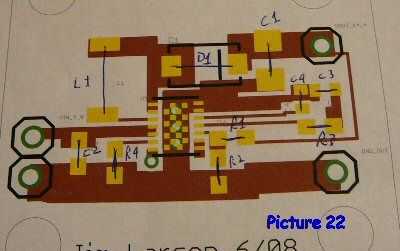

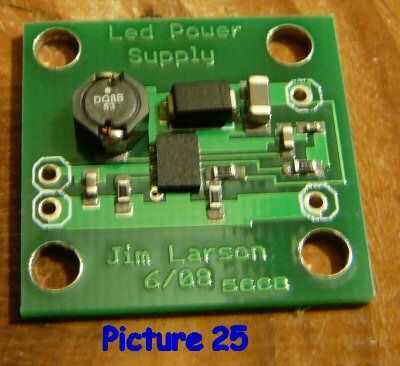

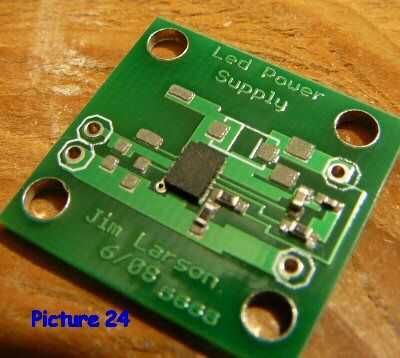

Después de aplicar la pasta es hora de colocar sus piezas. Trate de organizar un espacio de trabajo libre de estática para la colocación de piezas. Estática puede destruir partes sensibles, así que procura mantenerlo minimizado. Si usted está realmente preocupado o si estática es un problema en su casa, entonces utilice una placa de metal para una superficie de trabajo y conecte un cable de él con el conector de tierra de un enchufe cercano. Asegúrese de tocar la placa metálica primero antes de tocar las piezas a colocar. Crear un diagrama de la colocación de piezas en su software de diseño de PCB e imprimirlo. Es una buena idea para agrandar este diagrama para facilitar la lectura. Uno de mina se muestra en el cuadro 22. Use un par de pinzas, las piezas son pequeñas! (Véase cuadro 23). Coloque en su lugar con cuidado con un poco de fuerza, pero no tienes a puré en su lugar. Si visiblemente es aplastar la pasta de soldadura, está presionando demasiado. Algunas piezas se colocan en el cuadro 24 y todas las piezas se colocan en el cuadro 25.
Una vez que las piezas se colocan listo soldar. Maneje con cuidado la placa para no molestar a las partes. Deslice sobre una placa plana de algún tipo – metal, madera o tablero perf parecen funcionar. Llevar la placa de tu placa y deslícelo con cuidado sobre la placa. La placa debe ser precalentado y listo para el ciclo de soldadura, pero no he dicho cómo hacerlo todavía. Así que volvamos nuestra atención a la placa y nuestro sistema de control.
