Paso 2: La placa para soldar sistema
Aunque el artículo hace tanto los tutoriales de SparkFun dicen que usted puede soldar las pastillas en un montón de piezas de SMT con un soldador de punta muy fina y luego limpiar cortos con desoldering braid, esto sobre todo innecesaria me parece y exige un nivel de paciencia (y quizá habilidad?) que no tengo. Si me gustaría probar este método, pero creo que mi manera es mejor. Colocarle la soldadura con una plantilla, colocar todas las piezas y soldar todo en uno, 10 minutos pase sobre una placa caliente sólo parece mucho más simple!
Incluso el método de Schmartboard es mucho trabajo y no realmente dirección cómo construir un tablero con múltiples componentes SMT y mantener pequeños. Está bien para prototipos y probar nuevas piezas rápidamente, pero no producen tableros muy pequeños.
SMT soldadura usando una sartén eléctrico es una técnica que se describe en un tutorial por SparkFun. Cuando leí por primera vez sobre esto, me pareció un gran camino por recorrer. Tuve dos preocupaciones. En primer lugar, estaba usando soldadura libre de plomo que se funde a una temperatura más alta que la soldadura con plomo. (420F mínimo; temperaturas hasta 500F se utilizan en el proceso. Son al final o justo después, la gama de sartenes más eléctricas). Además, el perfil de temperatura para calentar y soldar parecía marginal con la sartén y sería aún más marginal con plomo de la soldadura. Una placa caliente solucionaría ambos problemas ya que podría conseguir mucho más mucho más rápido.

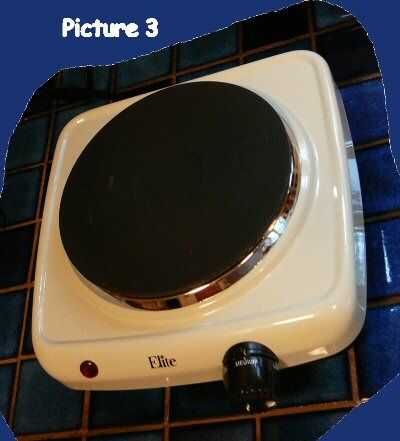

Así que unos pocos dólares cambiaron de manos en la tienda de departamento (escoja su favorito) y estaba tratando de soldar con un plato caliente. (Imagen 3) Aunque el aparato tenía más que suficiente energía de la calefacción para derretir la soldadura, el sistema de control de calor era totalmente inadecuado. Después de quemar gravemente un tablero de prueba me di cuenta de que era necesario un controlador mejor. Algunas alternativas eran considerados, pero rápidamente llegó a la conclusión que lo que se necesita es un estado sólido unidad de control y regulación de anchura de pulso para manejarlo. Creación y control de los pulsos eran fácil - sólo usé un Atmel ATtiny2313 y un par de expansores del puerto I2C, además de unos interruptores DIP. Me voy describir este sistema con más detalle y proporcionar esquemas y código fuente para él.
Regulación de anchura de pulso es una gran manera de crear pulsos de control, un poco más difícil el problema era cómo utilizar la salida de pulso de 5V a la 115 a la placa de control. Investigación más subido una solución sencilla para esto también. Te presentamos todos los detalles y explicar cómo construir la unidad de Control de CA en las secciones que siguen. Después de hacer una cantidad moderada de la investigación, esto parecía el enfoque más simple y mejor. Ha demostrado para trabajar justo como esperaba.

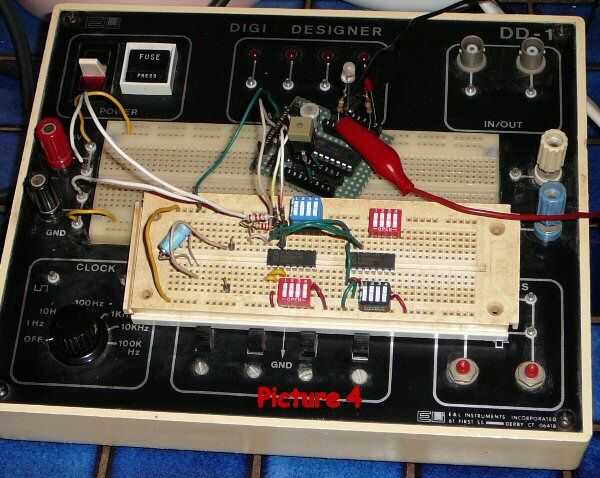

El sistema de soldadura de placa consta de tres partes: la placa, la unidad de regulación de anchura de pulso (cuadro 4) y la unidad de Control de aire acondicionado (cuadro 5). Las últimas dos unidades forman el sistema de Control de placa. Explicar los detalles del sistema de Control de placa y me enseñará a construir las dos unidades que lo componen. Por último, vamos a detallar el proceso de usar este sistema para soldar dispositivos de montaje superficial pequeña.
