Extrema de montaje soldadura superficie (1 / 12 paso)

Paso 1: Ordenar piezas

Las piezas para construir el sistema de soldadura de la placa de la orden. Aquí está la lista de piezas con números y descripciones de parte de Digikey :

Piezas para la unidad de regulación de anchura de pulso: (si va a utilizar un sistema de desarrollo de Ghetto, entonces ya tienes U1).
U1 IC MCU AVR 2K 20DIP FLASHATTINY2313-20PU-ND
U2, U3 IC I2C I/O EXPANDER568-4236-5-ND
SW1, 2, 3, 4 interruptor DIP EXT RCKR UNSEALD 4POSGH7170-ND

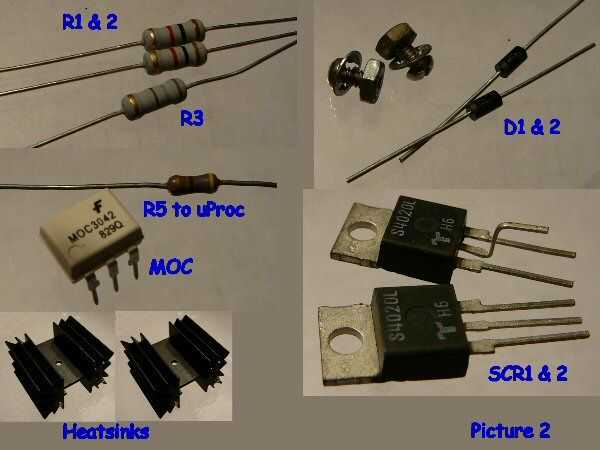

Piezas para la unidad de Control de la CA:
MOC OPTOACOPLADOR salida TRIAC ZC 6 DIPMOC3042M-ND
SCR1, SCR2 no sensibles puerta 20.0A 400VS4020L-ND
R3 RES 180 ohmios 1W 5% óxido de METAL180W-1-ND
R1, R2 RES 1,0 K OHM 1W 5% óxido de METAL1.0KW-1-ND
D1, D2 diodo GEN propósito 50V 1A DO411N4001FSCT-ND
Disipador de calor Del disipador de calor a 220 W/pernos 1.5" altoHS350-ND

Para la unidad de regulación de anchura de pulso también necesitará LED1 y LED2, resistencias R3 y R4 (470 Ohm), resistencias de pull-up R1 y R2 (3.3K Ohm) para el bus I2C y R5 (470 Ohm) entre el MOC y la unidad de regulación de anchura de pulso. Estos pueden ser de la caja de basura o Radio Shack y los valores no son realmente críticos. También necesitarás algunos Consejo de perf. Obtener el tipo sin ningún metal en él para la construcción de la unidad de Control de aire acondicionado. Un otro elemento es grasa silicona disipador de calor también de Radio Shack si no tienes ninguno. Por último, necesita S1, pulsador contacto momentáneo, y debe tener C1, un cap de 10uF.
