Dirijo una pequeña empresa de diseño y venta por menor de electrónica. Me especializo en la producción de prototipos funcionales de un concepto, manejar todos los aspectos de diseño esquemático, diseño de PCB, fabricación de prototipo y escribir cualquier firmware del microcontrolador. Espero que gente que lee a estas guías se sentirá inspirada para tratar algunos de los aspectos más complicados de la electrónica, no es toda magia y alta tecnología - pueden hacer algunos diseños increíbles a mano con cuidado y práctica!

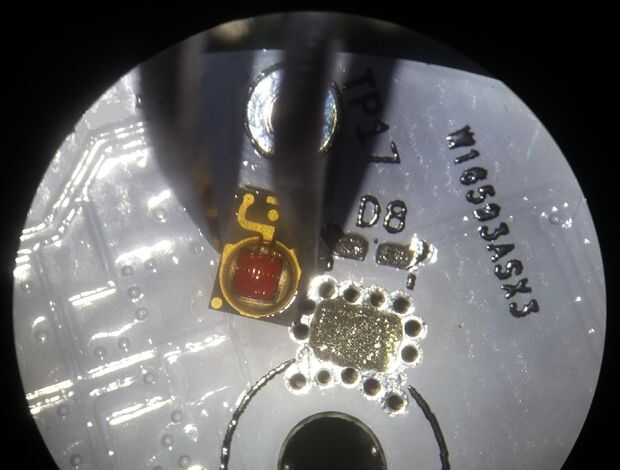

Montaje en superficie de soldadura no es tan complicado como algunas personas hacen-siempre y cuando tengas un buen PCB de diseño, con una capa de máscara de la soldadura correcta y seguir algunas sencillas reglas y métodos. Espero hacer esto fácil.
Hay tres capas críticas de interés en relación con el actual diseño del PWB; el cobre, la máscara de la soldadura y la máscara de goma. Los dos primeros son capas físicas del PCB y dictar la tierra del PCB (donde se hará el contacto de la soldadura) y la restricción de los soldadores (gestión de puentes de soldadura y otras cosas) la capa de máscara de goma se utiliza para crear la máscara de la pasta, que normalmente es una hoja fina de metal, que a menudo estos días de corte láser.
Esta máscara de metal se utiliza para un simple proceso de serigrafía, donde pasta de soldadura líquida es empujado a través de la máscara (o pantalla) con un golpe de una hoja metálica. Este proceso es automatizado también generalmente en la línea de producción.
Para las necesidades de creación de prototipos, no necesitamos el gasto y la larga vida de una metal de la pantalla, así que recientemente se sido posible comprar plantillas de soldadura kapton fina chapa, de utilizar varios sitios web, por un precio muy bajo. Estos todavía son láser de corte, así que tienen excelente precisión, sólo se desgastarán rápidamente. Pero no nos importa :)
Actualización:-las fotos tienen mucha información y leyendas extras - tan haga clic sobre ellos y desplazarse por los conjuntos!
