Software & Hardware: Google Image Search, Corel Draw y Epilog Laser cortadora y orilladora.
Nota especial: la madera para fabricar las piezas de ajedrez estaban hechas de maderas de desecho sobrante.
Búsqueda en Google "Imágenes ajedrez"
Obtener las imágenes que más te guste. Evitar con características y líneas intrincadas. Sólo necesita crear cada una de las 6 clases:
Rey Reina obispo caballero torre y Peón. Cada una de las piezas de ajedrez, de la caja y cambiar el tamaño de los rectángulos de altura a las plazas.
Yo importados a simple MS-Paint e hice mi cambio de tamaño de allí. No es necesario aquí de lujo software.
Abra las imágenes reelaboradas. Hacer dos círculos concéntricos (utiliza diámetros de 1.0" y 1,08"). Un gran primer y pequeño círculo próximo. Se llenan de uno grandes color oscuro (para rasterizar y superficie pintada). Llenan el pequeño círculo de color blanco (no No llenar). Si la sombra del círculo pequeño es detrás del círculo grande, simplemente cortar y pegar el pequeño círculo para ponerla delante del círculo. Copiar y pegar 6 de estos círculo tamaño la pieza de ajedrez a sobre 0,8" plazas. Crear sólo el único 6 piezas de ajedrez. Entonces se podría copiar y pegar cuando sea necesario.
Tiempo para el canteado y corte láser.
He utilizado chatarra bosques que otros a la izquierda en el cuadro de desecho de las piezas de ajedrez. Por lo que sólo reorganiza el pedazo en Corel Draw con diferentes páginas y el diseño para adaptarse a los pequeños pedazos de retazos. También recibí un regalo de un buen compañero para hacer mi tablero de ajedrez.
Como diré más adelante en las lecciones aprendidas, la madera deben ser pretratadas.

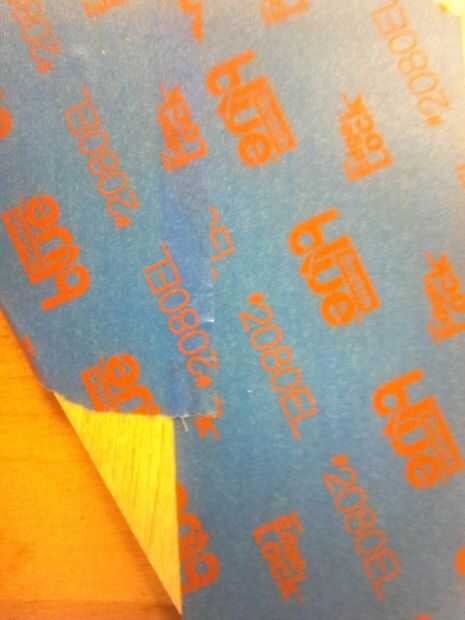

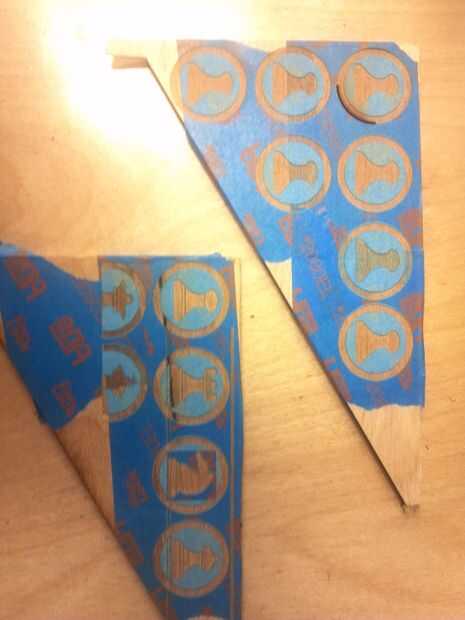

Primer paso, apliqué una cinta adhesiva especial en mi stock de madera. Posicioné en la esquina superior izquierda. Yo pondría un poco a la esquina y los bordes de 1 o 2 dependiendo de la pieza de chatarra. Quisiera trama sólo en la 1ª ronda. Luego, quité la cinta en las áreas a pintar. Entonces, los llevó a la cabina de pintura y había pintado blanco o negro. Con el blanco, se necesitaría una 2 º capa para que el color blanco más blanca. Tomar la cinta de enmascarar en primer lugar antes de cortar las piezas. Así que si cualquier trabajo necesita estar abajo, no será demasiado tarde.
A continuación, reemplacé la Junta para corte por láser. Imprimir esta vez con vector sólo a láser cortar las piezas individuales. Las fotos que os adjunto le daría una buena idea de este proyecto y los resultados de mi 1er intento.
Estancia afine para que la diversión de ver el resultado final.

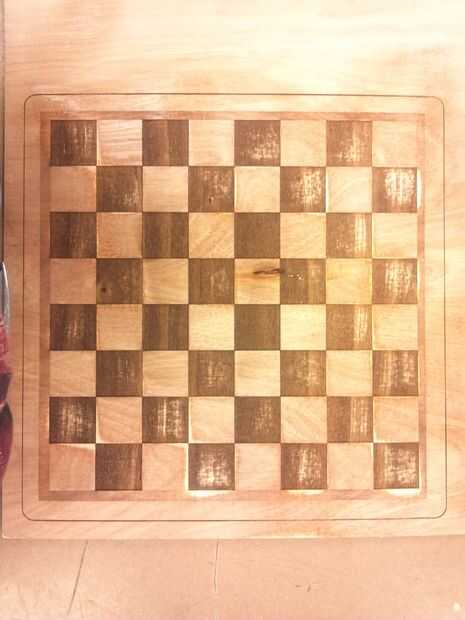

El tablero de ajedrez:

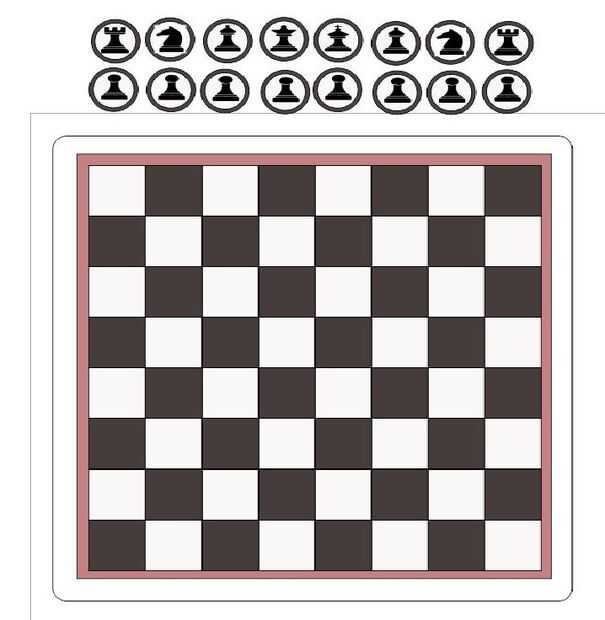

He creado un cuadrado de 1.25". Copié y pegué detrás y utilice la tecla flecha derecha para mover la Plaza horizontalmente a la derecha.
Copié los 2 pedazos y posición a la derecha otra vez. Zoom en ayudaría a exactitud en la alineación. Luego copiado 4 unidades y posicionar nuevamente a la derecha. Ahora tengo 8 unidades de cuadrados. Manera similar, copié cada conjunto de 8 plazas verticalmente. Esta vez, utilizar la tecla de flecha hacia abajo para moverlos downard y posicionarlos.
Luego haga clic en el bloque alternativo y que sea de color oscuro. Luego hacer clic en las demás, con fondo blanco. Recordar que el ajedrez tablero inferior derecha la Plaza siempre es negro. En mi tablero, no importa. Pero creo que es importante para marcarlos claramente para que los jugadores no comete error. Para los jugadores de Ajedrez principiantes, orientación de la Junta a veces podría convertirse en un problema.
He añadido el contorno y un vector de corte.
Que trama y corte la tabla al mismo tiempo para evitar incluso cualquier pequeño desalineamiento.
Lecciones aprendidas:
* Usar muy plana para el tablero de ajedrez para que el lijado sería agradable y suave.

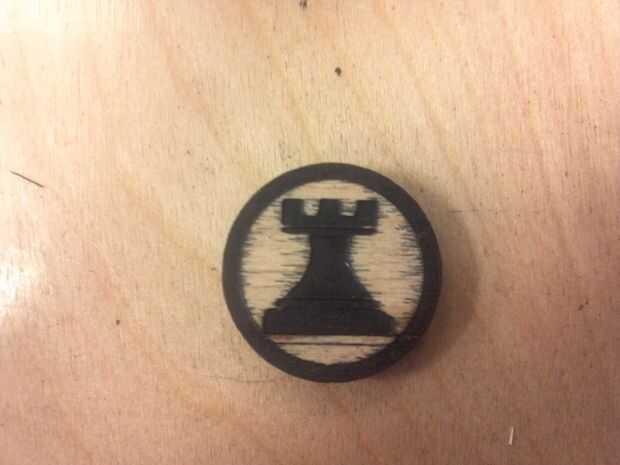

* Como puede ver, era capaz de pintar la torre negra pero hay marca un rastros de la línea. En TechShop, hay un montón de maestros en Artes de la madera. Uno de ellos reconoció el problema y saber exactamente lo que pasar. Sugirió que la tengo que hacer algún trabajo previo en la madera que quisiera trama y pintura. Sugerimos 5 pasos: serrín Blast con compresa con aire la herramienta para limpiar cualquier sueltas partículas de madera y suciedad, lijar con lijadora de grano 200 y luego explosión con compresa con aire la herramienta para limpiar bien. Luego aplique una capa de pintura de barniz transparente. En el Departamento de pintura Home Depot $ 8 un can. Compré una lata de blanco, una lata de negro y una lata de barniz transparente.
* El peón deben hacerse más pequeñas así que no a mezclado para arriba como un obispo. La reina también era difícil de distinguir. Así que estos son los posibles problemas que pueden surgir. Así que elija cuidadosamente su imagen original.

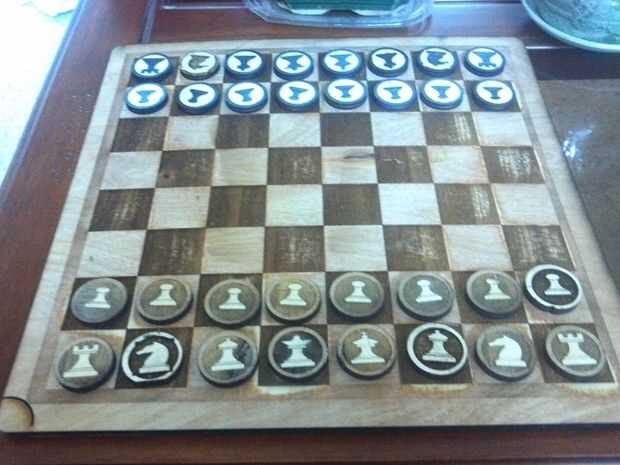

* Actualización: he encontrado la mejor solución. Yo uso invertido para hacer piezas de blanco y negro. Primero, copiar el juego completo (16 pcs) a la fila de abajo. Cambiar de imagen a mapa de bits. En la ficha efecto, haga clic en transformar a continuación, invertir.

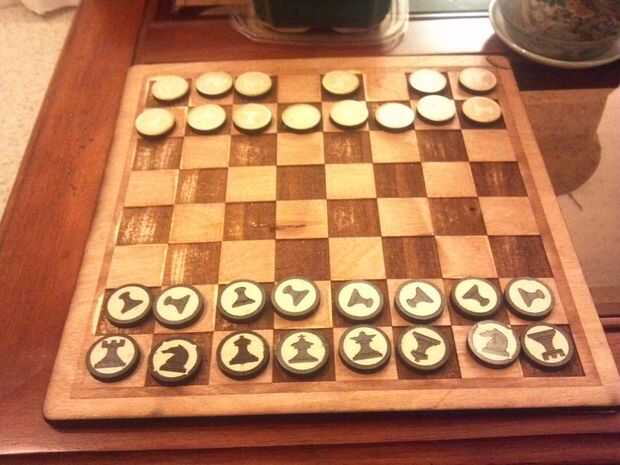

Ver los resultados finales ahora. Son mucho mejor.
Gracias de nuevo a todos los personales TechShop, instructores y maestros que ofrecen ayuda y sugerencias.
