El nuevo y mejorado sin cepillo eléctrico Scooter sistema Guía de alimentación (3 / 19 paso)

Paso 3: Compre un Outrunner.

Ahora que he hecho sentarse a través de una lección de dinámica pequeña, puedo decirle donde puede obtener motores. Específicamente, reservo este lugar para un lugar donde se pueden obtener motores. De hecho, es el único lugar donde usted puede conseguir todo , pero sólo señalaré algunas de mis motores favoritos aquí.

HobbyKing!!!!

Quien reconoce los motores en todas las fotos anteriores sabrá exactamente dónde vienen. En 2007, Hong Kong fue una tienda de hobby Asia oriental al azar vendiendo equipo de sombra, y no eran conocidos por la calidad. Ahora, HobbyKing tiene mucho bonito asumido el control el universo modelado.

Para facilitar la consulta, he estado usando el término "ICBM" a la palabra, pero nexpensive C hinese B rushless M otor se refieren a motores de Hobbyking - ICBM no como los usos militares. sí, usted puede decir a personas que su scooter es ICBM desarrollado. Tienen varias marcas para sus equipos, de los cuales Turnigy es una. Última vez que revisé, tienen 42 páginas de avanzados.

Ahora, la mayoría de los todavía es muy pequeña, pero el volumen hace encontrar buenos candidatos motor duro. Esto es por qué he elegido a candidatos específicos que he utilizado, visto utiliza o recomienda a las personas. Si quieres cazar allí por su cuenta, se pegaría a la categoría de "Grandes motores " - desde la gama del resto en tamaño de uña de tamaño algo así como una pequeña guayaba.

Actualización de julio de 2012: A partir de mayo o junio de 2012, la mayoría de estos grandes motores ya no se vende por Hobbyking. Tal vez dio cuenta que nadie utiliza realmente para los aviones! La siguiente información debe por tanto utilizarse estrictamente como referencia para la selección de motores de otros proveedores como resultado.

Los mismos motores todavía se venden bajo la marca "EMP" por lugares como líder manía y otras más pequeñas tiendas en el extranjero.

Actualización de mayo de 2013 : El suministro de estos motores más grandes parece que casi se han secado. Básicamente sólo están disponibles de AliExpress y otros proveedores "directa de China" que no tengo ninguna experiencia personal, por lo que no recomendamos sinceramente. La información en la sección principal ahora es sólo para la posteridad.

Reemplazo de Hobbyking para estos motores parece ser su propio diseño interno "SK3" serie. Los SK3 63xx motores son muy tipo equivalente a mayor edad, pero son realmente un poco más pequeñas en dimensiones con la serie 63xx siendo realmente de 59mm diámetro. También tienen resistencia interna ligeramente superior, pero todavía muy bajo - hablamos como 40 miliohmios sobre escalas de 30 y similares.

Al seleccionar un motor, recuerde que los cojinetes de falda (explicado abajo) tienden a ser más durable que los sin.

Actualización final

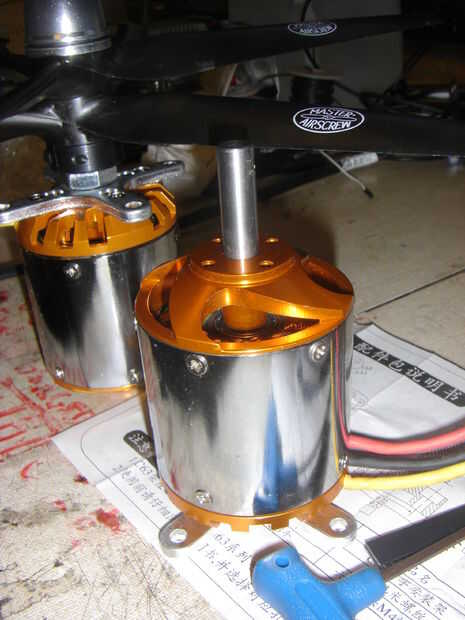

1. la clase de 60 mm de Turnigy motor (63-54 a través de 63-74) ejemplo

Se muestra en la imagen 1, estos motores son buenos para la salida de cerca de 1 caballos de fuerza, que es más que razonable. Son aproximadamente 2.5" de diámetro y tienen un eje de 10mm. Estos y similares 60mm clase motores han sido utilizados con gran éxito con ruedas neumáticas de 6" en una sección de clase de scooter-edificio organizada en el MIT y en muchas conversiones de e-vespa de Jerome y el scooter de EVPlasmaman ... Tienen una modesta Kv (200 a 280) y llama la corriente máxima de 50 a 60 amperios.

Los motores de 60mm de Turnigy harían un vehículo crucero más que razonable con un perfil muy bajo y es el motor que recomendaría a cualquiera que piense de preguntarme qué motor que necesitan (porque claramente no necesita cualquier más grande).

La razón que escogí esa línea motor sobre las otras líneas HK es su uso deuna/falda cojinete / rodamiento de puede, que hace el motor más durable en general. Históricamente, estos motores se han sabido para imanes en velocidad, dando por resultado la destrucción casi inmediata de la zanja. La adición de la can en la iteración más reciente elimina la vibración de alta velocidad que podía romper imanes libres.

63-64 es el motor que está detrás de Fanscooter .

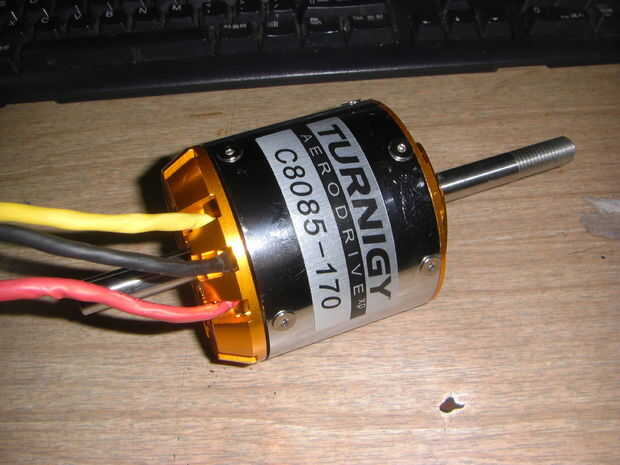

2. el motor Turnigy 80 mm clase (80-85 y 80-100). Ejemplo

Esta es mi elección de armamento para atacar a la carretera. Estos motores son casi absurdamente poderoso y torquey y pueden generar hasta 3 caballos de fuerza. Estos se adapta mejor a un serio ciclomotor , scooter del motor de calle, o pleno derecho conversión bicicleta eléctrica. Son fácilmente capaces de extraer más de 100 amperios, así que será necesario un control sustancial - no actual controlador de avión modelo "barato" puede realmente manejar confiable debido a la muy baja resistencia de la corriente alta motor y posterior drenaje

Dicho esto, mi Scooter de melón (así que nombrado debido al motor tamaño melón) funciona uno de ellos con 40 voltios y muy conservador se orienta para llegar a 25 millas por hora en tan sólo unos segundos. El engranaje es más para guardar el controlador y mi vida que nada - conservación de la energía muestra una velocidad máxima de más de 50mph.

El 80-100 viene en dos sabores de Kv - 130 y 180 RPM/V.

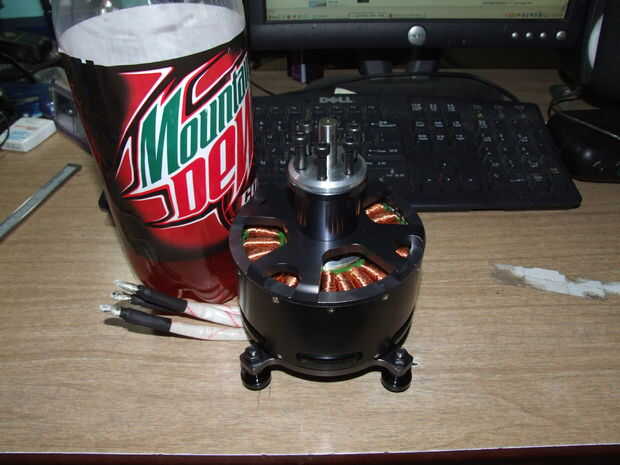

3. el Turnigy eres serio, Hobbyking? clase 120 mm motor

Sólo incluyo esto por el bien de la novedad, porque todavía tengo que concebir de un vehículo por debajo de una e-bike o e-trike que puede llegar a velocidades de autopista de Estados Unidos que pueden utilizar este motor a pleno potencial. ¿Tal vez dos de ellos en una motocicleta eléctrica real?

En serio, ¿qué mosca con esas cosas? ¿Por qué no sólo entrar en el avión y volar a ti mismo en ese punto?

Este motor será necesario un regulador de tracción EV legítimo fines vehiculares. Los más alta controladores de aviones modelo actual por creaciones de castillo, JETI y otras empresas "fiar", en los 48 voltios y 300 amperios gama , cuestan cerca (o más) que de un controlador real vehículo de todos modos, así que el salto es una cosa razonable. Y la oferta de controladores de EV más especializada que cuenta con... usted sabe, un vehículo encontraría útil, como variable de frenado regenerativo, control de par (cerca de la dinámica de un vehículo de motor de gas) y la integración de accesorio de iluminación.

Opciones de controlador son un tema próximo, así que estad atentos.

AXi, hackers y otras marcas de "Legit"

Antes de Hobbyking et. otros desató un mar de ICBM s sobre el mundo, grandes avanzados eran exclusivamente el dominio de los fabricantes europeos. No voy a hablar demasiado sobre ellos, ya que si ya tienes uno de ellos sabes sus capacidades de poder, pero la serie 5300 AXi y Hacker A50 y A60 son motores en la misma clase de energía que el HK 60mm motores describen anteriormente y funcionan igual de bien en la aplicación.

Darse una vuelta

Esos tres definitivamente no son las opciones sólo posibles en gran medida, pero se incluyeron porque tengo una historia bastante larga con ellos y conocerlos bien, entre otras razones mencionadas anteriormente. Hobbyking no es el único distribuidor de los motores BLDC, pero, según mi justificación al principio, parece que tienen el mejor precio al cociente del funcionamiento hasta ahora.
