Paso 13: Cuidado y alimentación de la batería
Afortunadamente, desde 2007/2008, ha habido enormes reducciones en precio y aumento de la accesibilidad para equilibradores de cargador completamente integrados.

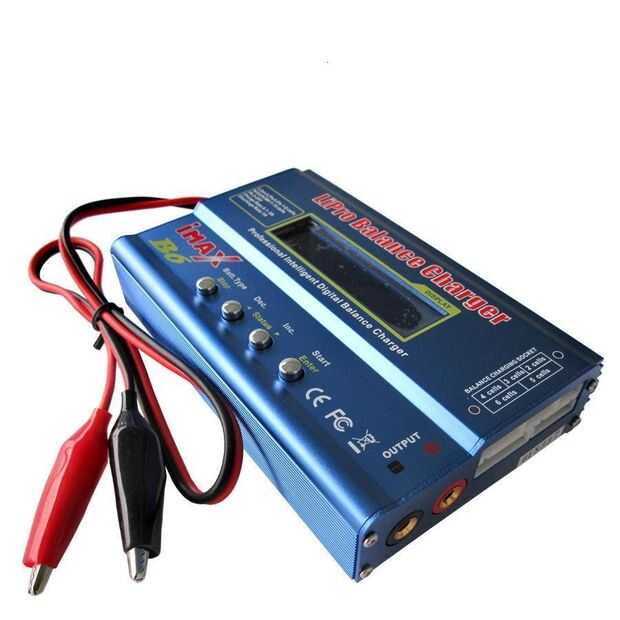

RC Hobby multichargers con balanceadores integrados
Utilizo el término "multicharger" sólo para referirse a un cargador que puede cargar y administrar la mayoría químicos de batería. Estas son las más comunes y el tipo más barato que hay ahora mismo. El costo depende de cuántas células de Li que desea cargar. El más barato (como este ) generalmente puede cargar 6 celdas en serie, que un particular a una velocidad limitada por su potencia de 60 vatios - 6 células (22.2v) significa una velocidad de carga de 3 amperios en lugar de un máximo de 6.
Cargadores de alto voltaje (10S capaces) son mucho más caros. Tengo el IMAX 1010b + y estoy muy satisfecho con ella (es mi robot principal y cargador del vehículo), pero es bastante caro. La nueva 3010B + parece que tienen las mismas capacidades, pero con incluso más potencia dumping capacidad.
Todos ellos necesitan un 10-18 voltios (12 es lo habitual) fuente de alimentación como la entrada, que puede elevar los costos dependiendo de lo que ya tienes o quieres comprar.
Estos cargadores se pueden configurar y utilizar la izquierda de la batería que se configuración de la mayoría. Se entonces conservan ese valor después de un ciclo de alimentación - tan realmente todo lo que necesita para pasar es conectarlo. Tienen incorporados balanceadores y monitores de voltaje de la célula. En general, conseguir un montón de estos parece ser la opción más económica puesto que la solución es all-in-one, o tal vez All-in-n si tiene un complicado sistema eléctrico.
Si usted obtiene una fuente de alimentación de 12 voltios aisladas para cada pequeño cargador, literalmente sólo tiene que conectar las salidas en serie para cargar configuraciones de la batería especialmente raro. Esto exploro en la fabricación de un cargador de 4 canales serie para un proyecto cuadrotor. Los suministros deben ser aislados (Nótese cómo guardo negrita esa palabra aislada ) por lo que los cargadores no interferir o destruir unos de otros tan pronto como esté enchufados!

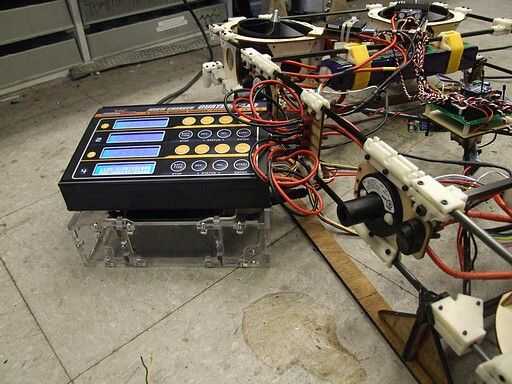

Otro proyecto Multicargador multicanal está documentado en el blog de Jedboard .
Dedicado solo-voltaje cargador offboard BMS o balanceador

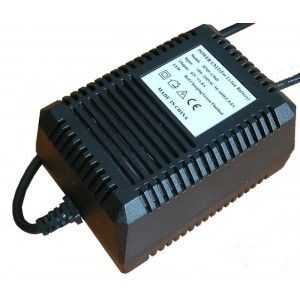

Hay un montón de casas de batería que te venden un cargador de voltaje solo dedicado, mi eterno ejemplo de selección de "proveedor de sombra culo batería" BatterySpace aquí . Realmente no son mucho menos caros que un cargador de R/C y pierdes la flexibliity de cambiar un recuento y balance integrado, pero
1. Enchufe directamente a la toma de corriente y
2. puede ser la única opción si usted tiene un recuento muy alto como 12 a 14 años y quiero una tasa de carga decente también. Por otra parte,
3. sabes que es la configuración de batería sólo que nunca vas a utilizar.
Además de dedichargers sin nombre, muestra del LED de corriente constante manejando fuentes de alimentación que se haya pulsado en deber de carga de batería. Son pequeñas fuentes de alimentación CC/CV en una caja - LEDs ser dispositivos de modo corriente, mantienen la corriente limitada a un máximo y permitir que la tensión de oscilación en un punto preestablecido. Cuando se alcanza el voltaje, corriente se permite disminuyen y variar. Si suena cómo carga una batería de Li, que es porque es. El MeanWell PLC y HLG- una serie se han explorado para el uso como cargadores de baterías en el MIT. Si la batería está cerca de uno de los voltajes disponibles, Mouser Electronics es un proveedor confiable de ellos.
Usted necesitará un BMS externo o por lo menos una celda monitor. Un dispositivo poco aseado se llama el CellLog 8 M (que realmente no parece apoyar el registro de datos) que se enchufa en un puerto de equilibrio de una batería y controlará el voltaje en las células individuales - y alerta mediante un zumbido molesto si vas encima o por debajo de límites de batería de Li preestablecidos. Al menos, eso dice para detener la carga .
Existen bastantes sistemas BMS "kit" para EVs. No puedo decir que he siempre en mal estado con alguno de ellos, ya que siempre he utilizado la primera ruta. El proyecto "MiniBMS " es un ejemplo que se desarrolló de varios miembros del Foro de vehículo eléctrico.
Dedicado cargador Voltaje de solo con el equilibrio manual para células A123
A decir verdad, el equilibrio no es una actividad que se realiza con frecuencia. Es más común con el equipo de RC barato y pilas porque esas células generalmente no se corresponden antes de ser ensamblados en paquetes, ya que el paso del control de calidad lleva mucho tiempo (Lea: cuesta mucho dinero) y la mayoría de usuarios de los paquetes de cargadores basados en el equilibrio. Sin embargo, si tiene células de A123, MITdescootereléctricorebaño ha encontrado confiable y bien emparejado bastante tal que el equilibrio es sólo algo que hacer cada pocas semanas a unos meses; y entonces solamente después de comprobar los voltajes de celda para ver si es que aún vale la pena.
Por ejemplo, en melón-vespa, sacar las baterías y comprobar los voltajes de celda cada término/semestre. Generalmente, si el paquete fue equilibrado la primera vez (que un multicharger ayuda inmensamente en), las células no será demasiado lejos aparte. Mina han sido siempre 0,02 voltios o mejor emparejado en cada inspección, pero me has echado los mi cargador de todos modos ya está allí.
Con el manual del sistema de equilibrio, el paquete entero es cargado hasta la etapa constante del voltaje de corte - es decir, alcanzada la tensión final de carga y disminuido la corriente. El paquete entero es sacar el cargador y asiente. Entonces, bajo células se cargan uno a uno para que coincida con el resto de la manada, o células alta se drenan mediante cargas de resistencia de potencia para que coincida con los otros.
