El MicroSlice V1 | Un cortador del laser pequeño Arduino (5 / 10 paso)

Paso 5: Disipadores de calor

Los disipadores de calor para los dos LDOs provienen de un único reclamado BGA disipador de calor.

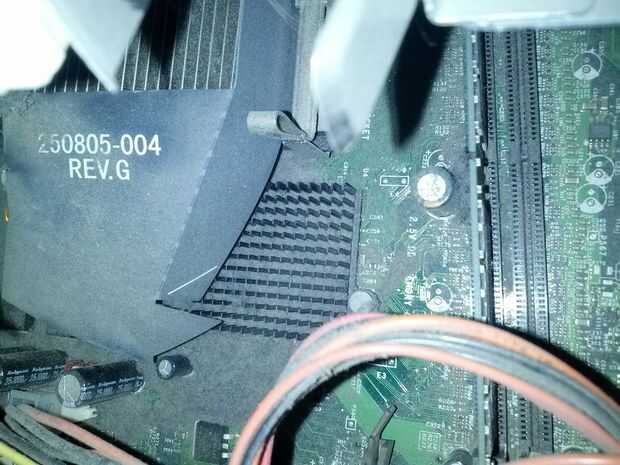

1 | Retire el disipador de calor BGA viejo.

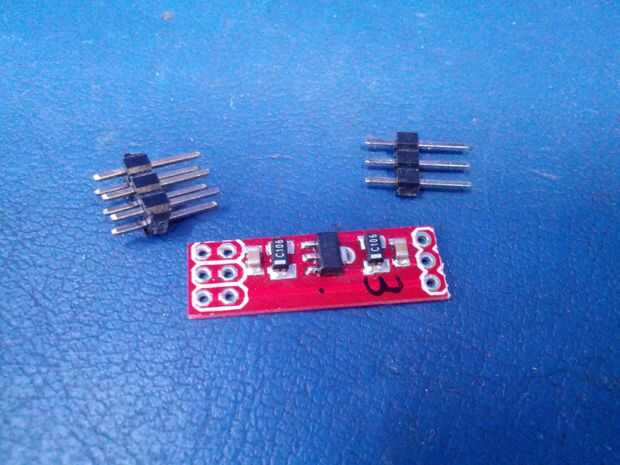

2 | Añadir pins de 2,54 mm a los dos LDOs.

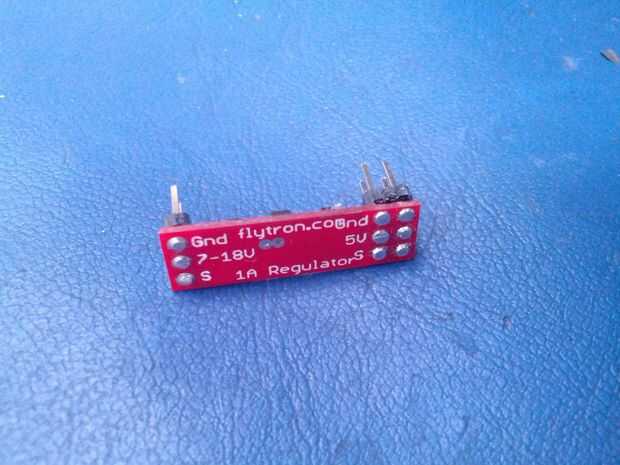

3 | Limar las patillas en la parte inferior de la PCB.

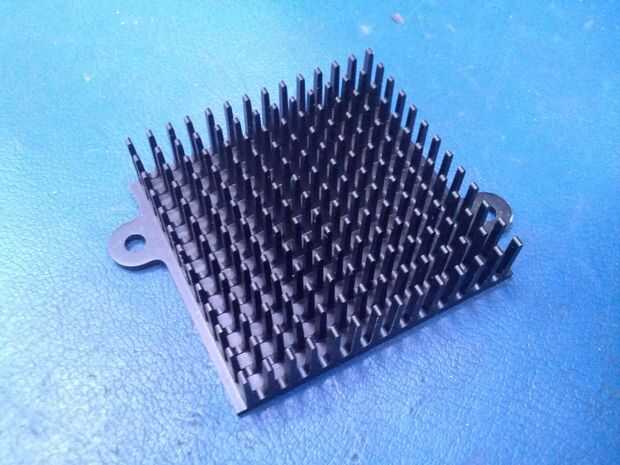

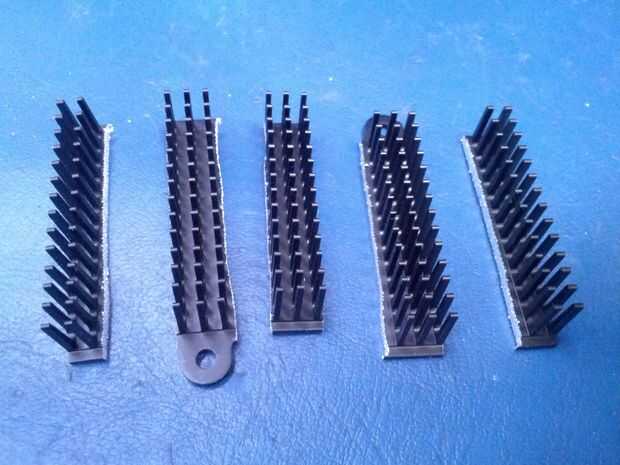

4 | Cortar tiras al disipador de calor. He medido la anchura de los LDOs y corte una tira a lo largo de la línea con el agujero del tornillo. Más adelante usaremos los agujeros para montar los LDOs a la MicroSlice.

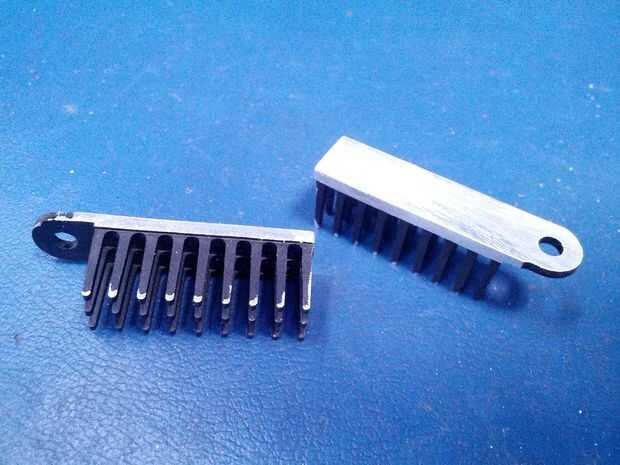

5 | Acortar la franja para que coincida con el LDO.

6 | Limpiar los bordes y quitar el negro de la superficie donde se unirá el LDO.

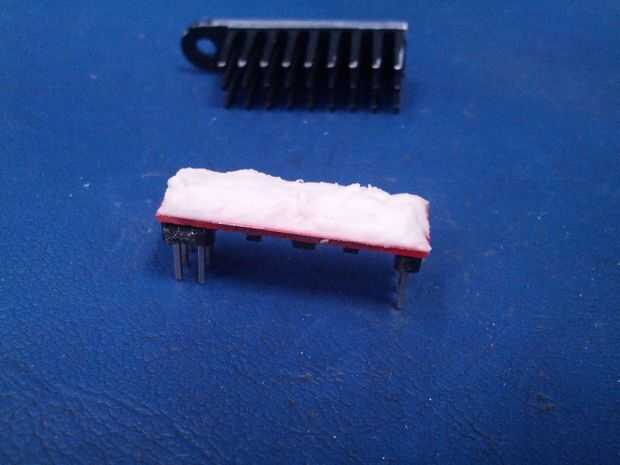

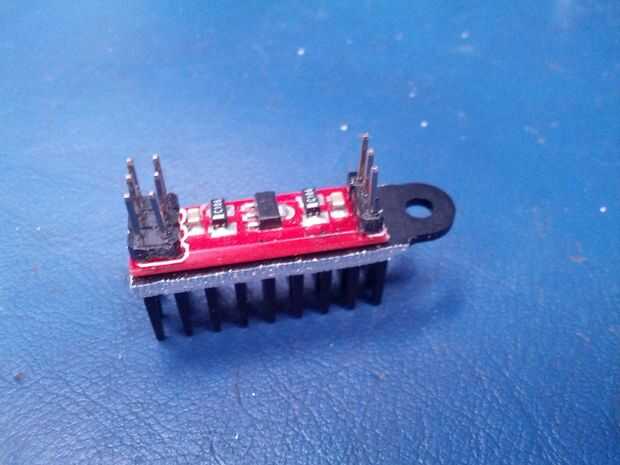

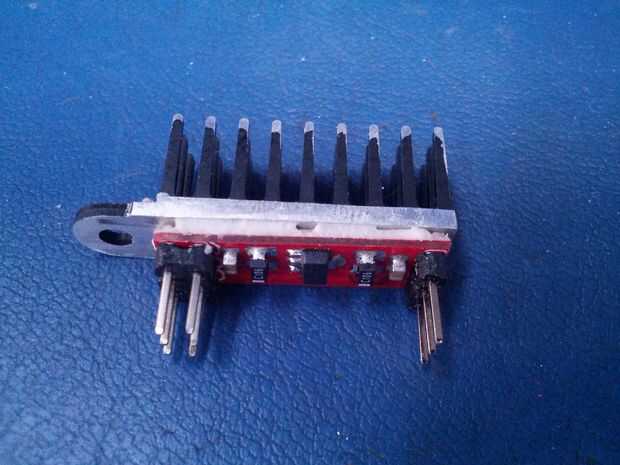

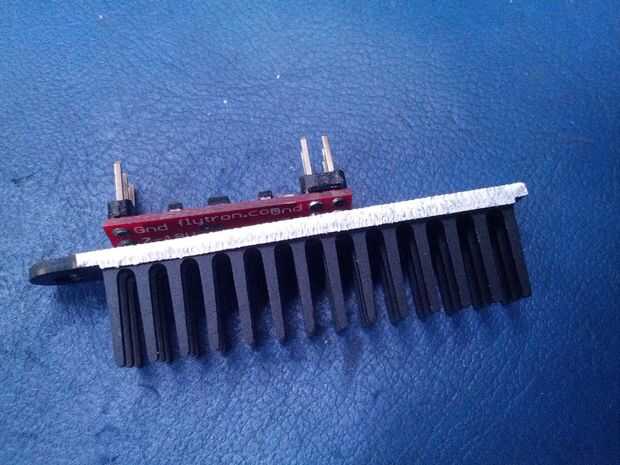

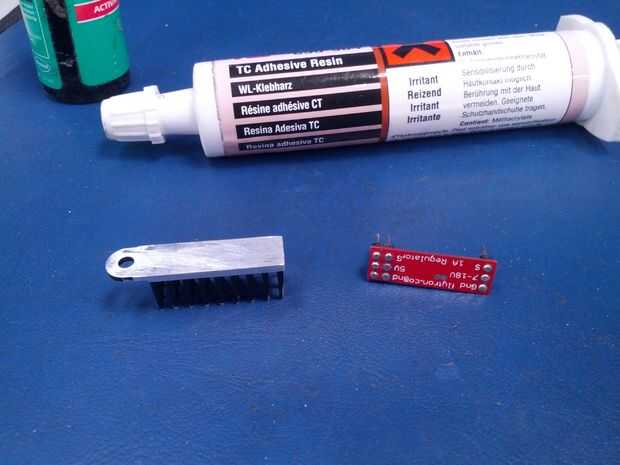

7 | Pegue los LDOs a los disipadores de calor con adhesivo conductor térmico.

8 | Deje que el pegamento fijar.

También puede usar cinta adhesiva térmica para unir los LDOs.

Ya encontré una fuente para disipadores de calor de nuevo, revise la lista al principio de este instructable.
