Paso 2: Los primeros pasos

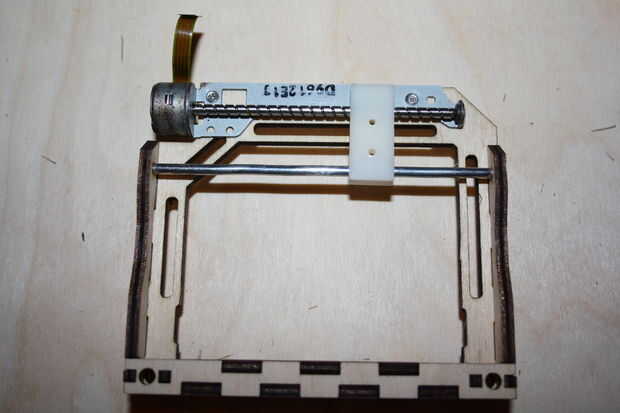

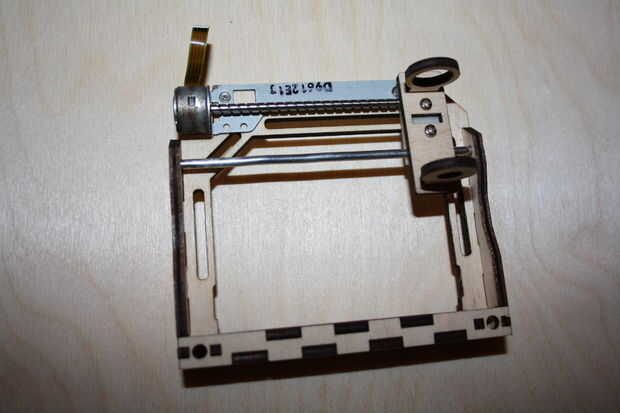

Where do we start? Bueno en primer lugar tenemos que establecer una referencia; un punto en el cual se hacen otras mediciones. Va a utilizar la gama del motor eje X de movimiento, la distancia entre cada extremo del eje del motor paso a paso, como nuestra referencia. He escogido esto, tendremos que colocar el centro de la línea de la gama con el centro de la mesa de corte. Desde allí podemos medir la ubicación de los agujeros de tres pernos para el motor paso a paso, y también podremos establecer una altura por encima de la mesa de corte.

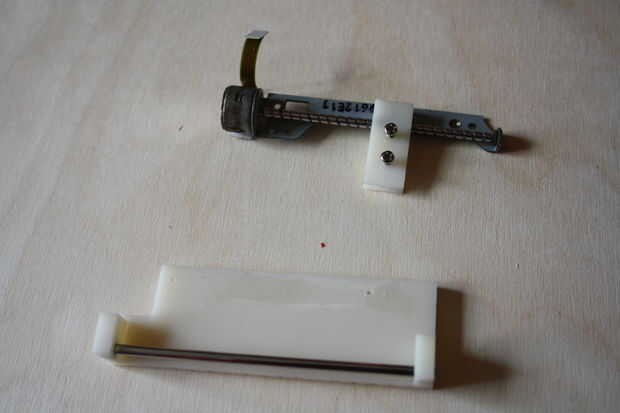

El motor viene fijado a una placa de apoyo que será quitada y eliminada. La grúa debe tener varias características; debe ser capaz de tener el motor del eje X que se le atribuye, debe proporcionar una barra transversal para constante de la botella, en algún lugar para el módulo de láser, y también debe tener guías para el eje Y.

Como que te corte las piezas de madera contrachapada de 3mm a ser utilizando gráficos vectoriales para el diseño de las piezas. Hay varios programas disponibles para ayudarle con esta parte. Inkscape es un editor de gráficos vectoriales de código abierto, que funciona en varias plataformas incluyendo Linux y el Raspberry Pi.

El pórtico está funcionando a lo largo de dos de 3 x 150mm acero jabalinas. Habrá dos secciones de tubo de aluminio de 4mm presionado dentro del pórtico que las barras de abajo. Las varillas de acero llevará el peso de la Asamblea, lo que significa que los motores sólo tienen que manejar los cambios de posición y no tienen que luchar contra el peso.

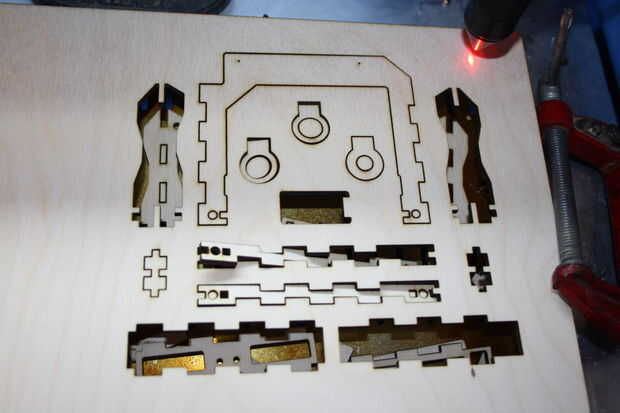

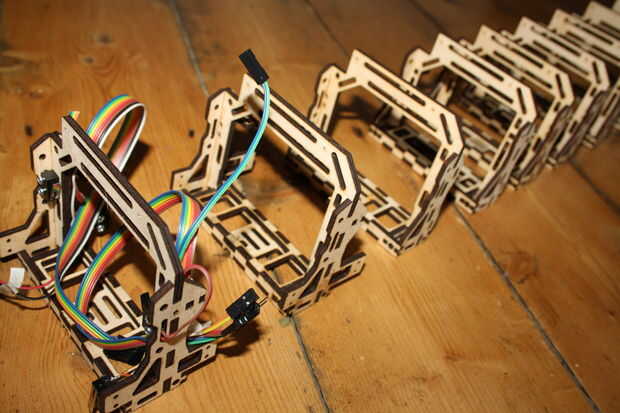

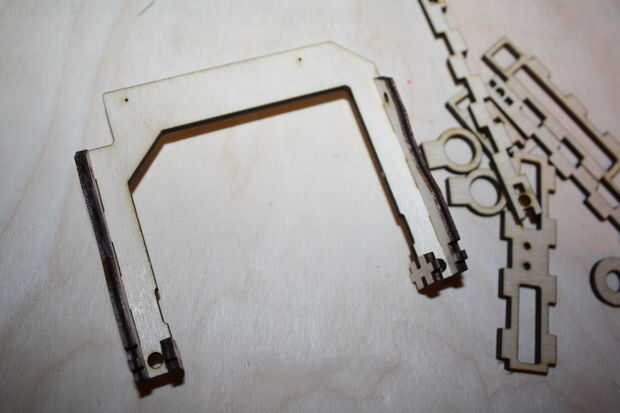

Hay un total de diez diferentes revisiones del pórtico, con la décima parte de la versión final. Para empezar mantuvo simple; montar el motor, obtener la altura correcta sobre la mesa de corte y asegúrese de que era lo suficientemente amplia como para gestionar toda la longitud del eje X.

Cada nueva iteración del pórtico añadido algo nuevo, corregir un error o fue más a menudo el caso que lo hizo mejorar y agregar al diseño.

Versión 1: Añadido el motor, ajustar la altura y anchura.

Versión 2: Peso reducido con recortes.

Versión 3: Correcciones.

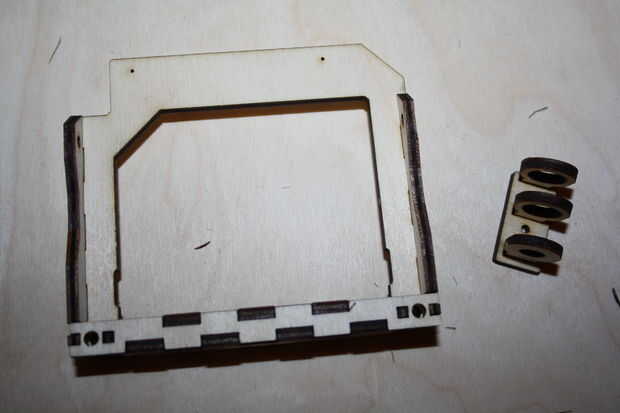

Versión 4: Aumentar la profundidad de la barra transversal inferior de 15mm a 30mm para aumentar la estabilidad. El peso del módulo láser estaba causando el pórtico hacia delante y se unen en los corredores.

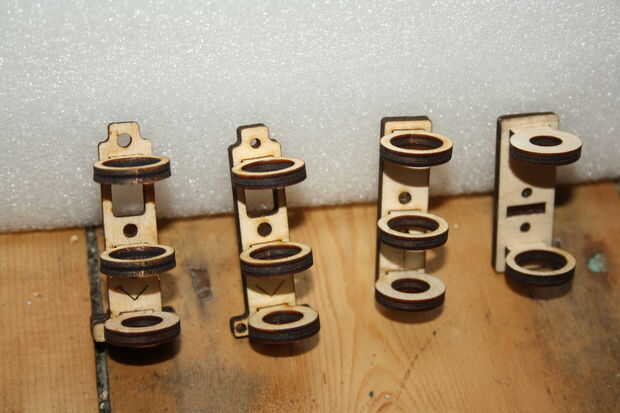

Versión 5: Más espacio y agujeros de los topes de eje X.

Versión 6: Correcciones.

Versión 7: Más espacio y agujeros para el eje Y topes.

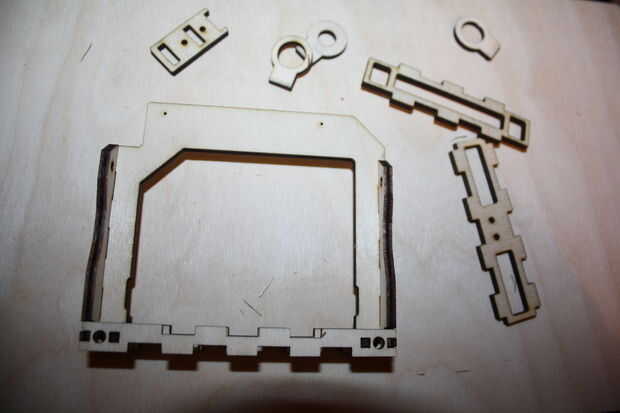

Versión 8: Cortes hizo que el travesaño inferior permitiendo el espacio para el paso a paso de eje Y motor.

Versión 9: Agregado los soportes para los cables. Esto fue utilizada en el primer funcionamiento en seco de la MicroSlice.

Versión 10: Correcciones hechas. Versión final.
