El MicroSlice V1 | Un cortador del laser pequeño Arduino (6 / 10 paso)

Paso 6: La cubierta inferior

El piso inferior contiene la electrónica y sostiene la plataforma de pórtico.

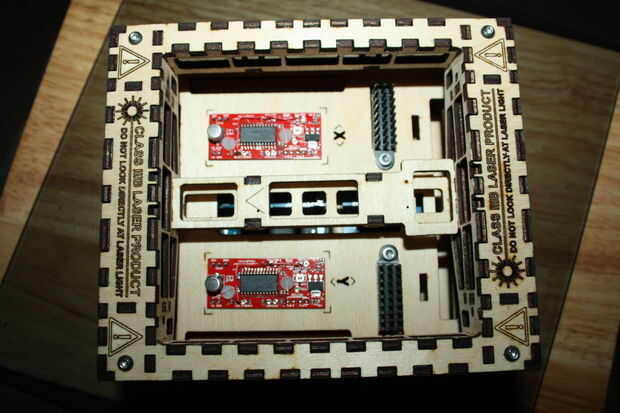

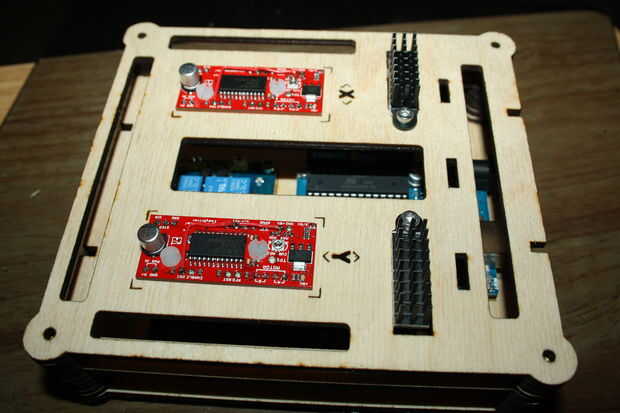

En la parte inferior la placa va el Arduino y los relés de doble ventilador y láser. En la placa superior se encuentra un LDO 5v para alimentar el ventilador y un 3,3 v LDO para conducir el laser. Delante de los LDOs son dos controladores de motores de EasyDriver, se logran los motores paso a paso.

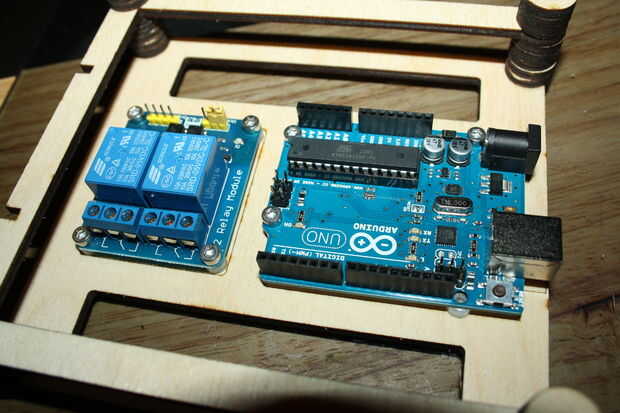

El Arduino y los relés de doble sentarse en separadores de 3mm M3. Me pareció que el orificio del tornillo cerca del interruptor de reinicio en el Arduino muy próxima a los conectores para tomar un tornillo! Os adjunto al espaciador de £ M con alguna cinta adhesiva doble cara, tanto para el Arduino y la placa base.

Te demuestro cómo todo va durante el montaje final.
