Paso 1: Para empezar
Sin embargo quería un diseño ligeramente diferente. Donde ranuradora tiene la mesa de corte mover en el eje Y, que quería una mesa de corte fijo. Para hacer esto tomé mi inspiración de una grúa de pórtico.

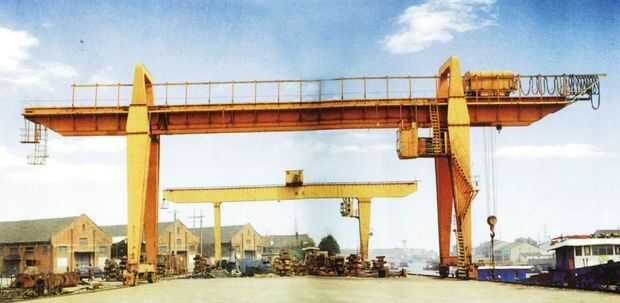

Como se fija la mesa de corte, el cabezal debe moverse a lo largo del eje Y en su lugar, pero también debe acomodar el eje X. Por lo que deben mover el cabezal de corte entero y el eje X, a lo largo del eje Y. Como un pórtico grúa se mueve arriba y abajo de la tierra.
Así que necesito dos motores paso a paso con ejes roscados. Cuanto más tiempo el eje mayor el potencial lugar de trabajo para el cabezal de corte. Necesito también un par o corredores para el pórtico eje Y moverse a lo largo.
Para cortar cuento largo no pude encontrar lo que quería de las unidades de DVD-RW que encontré. Los motores paso a paso no tenían pernos roscados que podían moverse a lo largo de los ejes roscados y los diodos láser se presionaron firmemente en sus sedes que no he podido eliminarlos del DVD-RW sin causar daño. Así que al final recurrí a viejo fiel eBay para encontrar las piezas.

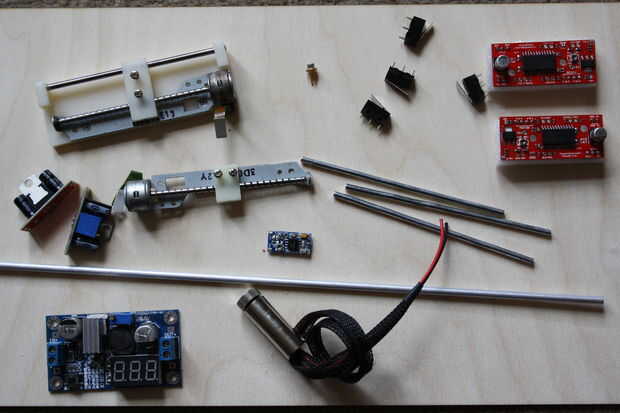

1 x Arduino UNO R3
1 x Motor de eje X
1 x Motor de eje Y
1 x relé de doble
2 x Easydriver
2 x LDO 5v
1 x 3.3V LDO
2 x Disipadores de calor
1 x ventilador de 45 x 45 x 10 (12v)
4 x dejar de interruptores
9 x imanes
4 x patas de goma
5 x tornillos
1 x diodo láser alternativa
1 x módulo láser
1 x controlador de láser
1 x lente Laser
1 x tubo de aluminio de 4 mm
2 x barra de acero de 3 mm x 150 mm
1 x barra de acero de 3 mm x 100 mm
17 x Microbarbs M3
6 x M2 avellanado (6 mm)
6 x tuercas M2
6 x M2 - cabeza de la cacerola (6 mm)
8 x M2 de cabeza troncocónica (8 mm)
4 x tornillos de Nylon M3 (6 mm)
x 4 separadores de 50 mm de M3
7 x M3 Cap Head Screw (8 mm)
8 x espaciadores de Nylon de 3 mm de M3
97 x piezas cortadas por láser!
Las partes Microslice han sido dispuestas a ser corte de hojas de dos 3 x 400 mm x 300 mm de madera contrachapada o acrílico láser. Los planes MicroSlice se adjuntan en un archivo zip a continuación. Una serie corta de piezas de madera o acrílico láser contáctese con La empresa LittleBox.
