A pesar de la capacidad de programas de renderizado de gran alcance (tales como V-Ray) que convierten a estos modelos virtuales en imágenes renderizadas realista, a menudo es conveniente disponer de un modelo físico para mostrar a posibles clientes o profesores. Utilizando software como Autodesk AutoCAD, estos modelos pueden introducirse en el mundo físico en cualquier escala deseada.
Este instructable documenta la creación de un modelo físico para un proyecto que realicé para la escuela de arquitectura. El diseño fue desarrollado usando medios tradicionales del dibujos en las primeras etapas, más diseño realizado en AutoCad y totalmente realizado en 3D con Sketchup. Una vez que se completó el diseño, representaciones estilizadas fueron creados usando V-Ray, un plugin de Sketchup para darle un realismo al diseño. Sin embargo, seguía siendo un requisito para construir un modelo físico.
Midiendo las dimensiones de las superficies virtuales dentro de Sketchup y luego dibujo estas superficies en 2D con AutoCAD, he podido crear un modelo de objetos físico de una virtual usando un cortador láser.
Cada componente del modelo (cada plano del techo, las paredes exteriores, plano de tierra, columnas, vigas, etc.) se corta y se vuelve como un"rompecabezas". Cada pieza del rompecabezas es montado y pegado para formar el modelo final.
Esta es la técnica utilizada por muchos arquitectos y estudiantes de arquitectura para el modelo de proceso de fabricación. Usando un cortador láser, pueden cortar varios cientos pedazos de cualquier forma a cualquier escala en cuestión de minutos.
Veo este instructable como una introducción a modelos físicos cómo se puede hacer de modelos en 3D que puede beneficio más recientes los estudiantes de arquitectura que pueden oriundos con o nuevas para corte por láser, así como el individuo curioso interesado cómo nos tipos de arquitectura hacen modelos estos días. El grado de precisión que se logra es realmente muy notable.

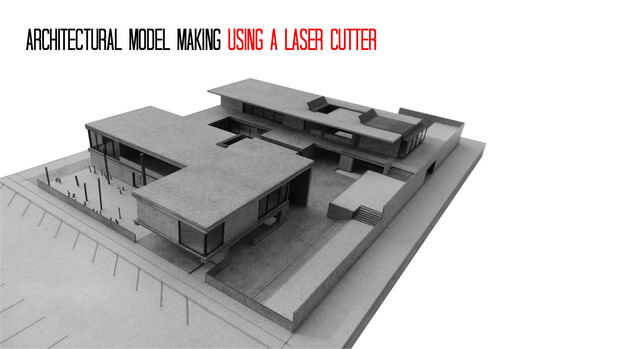

Estas imágenes son de la escala de modelo físico Final 3/32". Las dimensiones son aprox. 28" largo x 18" de ancho x 4" de alto
