Paso 6: Construir el LFO

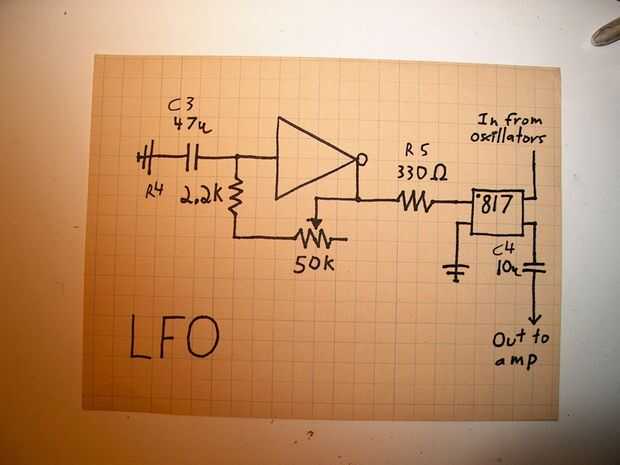

Mira el LFO esquemático y el diagrama de arriba. Esto debe todo tiene sentido por ahora. La principal diferencia aquí es que estamos hace salir a un optoacoplador PC817 *. Se trata de un chip de 4 pines muy útil. Se trata básicamente de un LED y un fototransistor en un paquete resistente a la luz. Un fototransistor es similar a un LDR, pero es capaz de cambiar de luz al oscuro mucho más rápido. Esto los hace muy útiles para operaciones de conmutación. Cuando se envía voltaje de un circuito para encender el LED permite una señal de flujo de otro circuito por el fototransistor como un interruptor. En este ejemplo un oscilador temporizador hace que el LED dentro del PC817 a flash a una tasa determinada por el potenciómetro. Si corremos la salida de los osciladores de audio por el fototransistor de la 817 el audio se pulsará y rítmicamente.

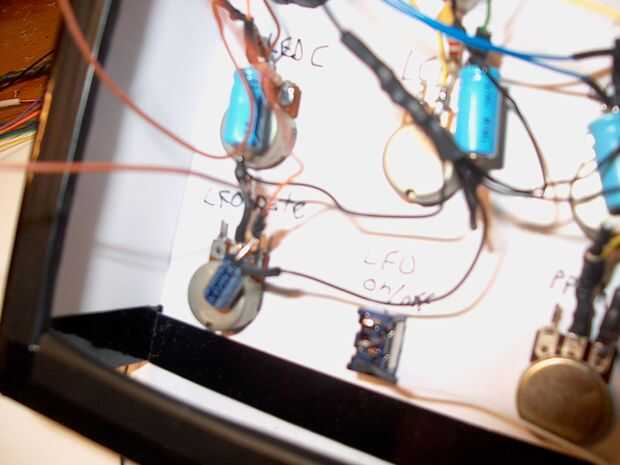

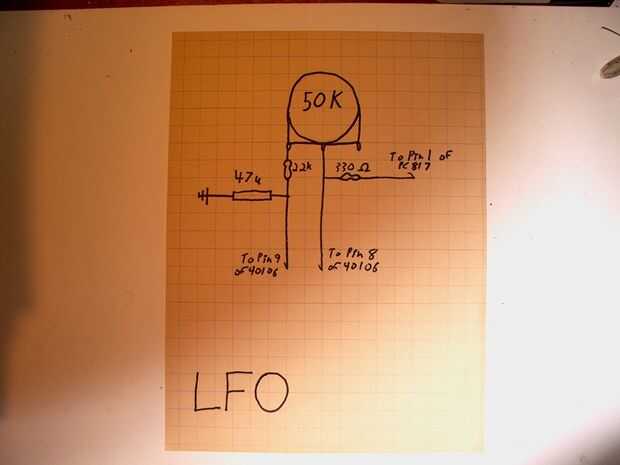

Conecte el circuito como se sugiere en el diagrama de arriba. Monte el PC817 en el mismo circuito como la CD40107 y la soldadura en algunos cables de 5-6", conectar el pin 1 a la salida del circuito del LFO, pin 2 a tierra. Conecte la salida de los dos osciladores de audio con conector de 4. El cable en el pin 3 se conectará a la etapa de salida en el paso siguiente.
Prueba esto en un protoboard como antes para asegurarse de que funciona y luego ir al paso siguiente.
Una nota sobre optoacopladores-

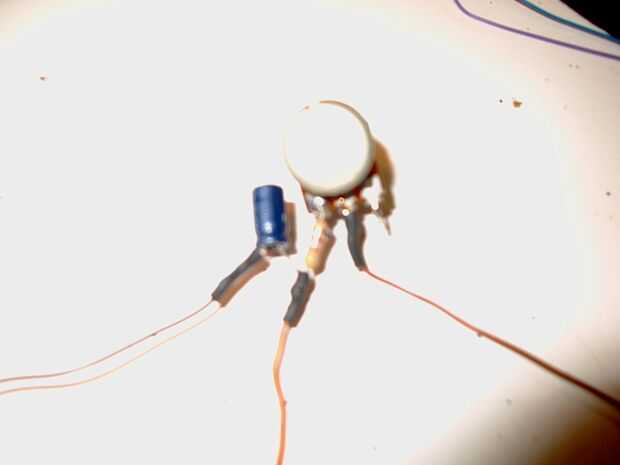

Uso el PC817 porque tengo realmente mucho sobre ellos y son muy eficientes. Usted también puede hacer su propio. Cinta LED a un LDR cara a cara. Corte un tramo corto de tubería encogible que es sólo un poco más larga que el cuerpo de lo LED y el LDR. Encoja el tubo alrededor de los componentes y selle los extremos apretando el tubo caliente plana sobre los cables con un par de pinzas. Este tan bueno como un 817 en este circuito.
La resistencia de 330 ohm usada aquí puede cambiarse según los componentes que usted elija (en realidad utilicé 2.2 k). Esta resistencia afecta a los valores de R/C un poco y también afectará la 'proporción de mark/space'-la longitud de 'pulsos vs la longitud del 'off' pulsos on'. Jugar con este valor y ver lo que como - no ir por debajo de 330ohms para proteger el LED.
