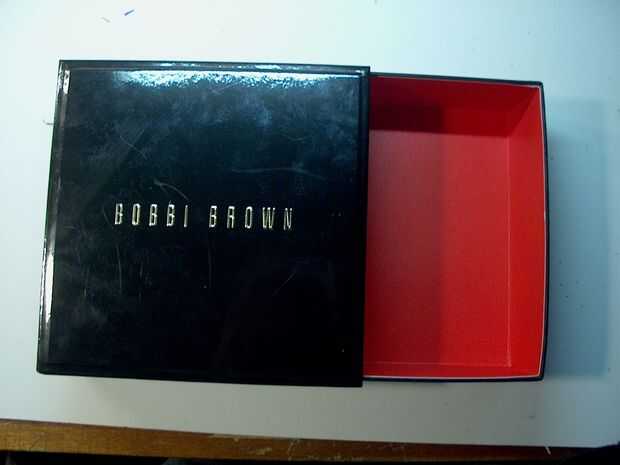

Paso 3: Preparación de la caja
Con un proyecto simple como este utilizando el panel de controles montados y reciclado de componentes, me parece que es más fácil soldar los componentes directamente a los controles en lugar de montaje en una placa de circuito. Esto es mucho más fácil cuando las macetas, interruptores, tomas y otras piezas se montan libremente en el recinto antes del montaje del circuito.

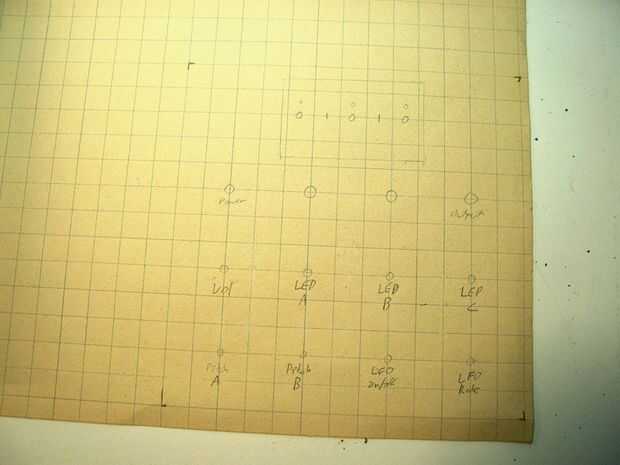

He trazado en el panel superior de mi caja en la papel milimetrado y planeado donde iría el varias partes (véase el cuadro arriba). Colocar sus controles y conexiones sin embargo le gusta, pero asegúrese de que hay suficiente espacio para las perillas y los controles no son demasiado masificados. ¿Se los dedos golpee otros controles al girar una perilla o un interruptor? Asegúrese de que sus manos no bloqueen los LEDs cuando se realizan ajustes. ¿Conseguirá el cable que conecta el amplificador en el camino? ¿Se encuentran sus luz resistencias dependientes de un modo que obtienen la mayor variación en la luz de los LEDs?

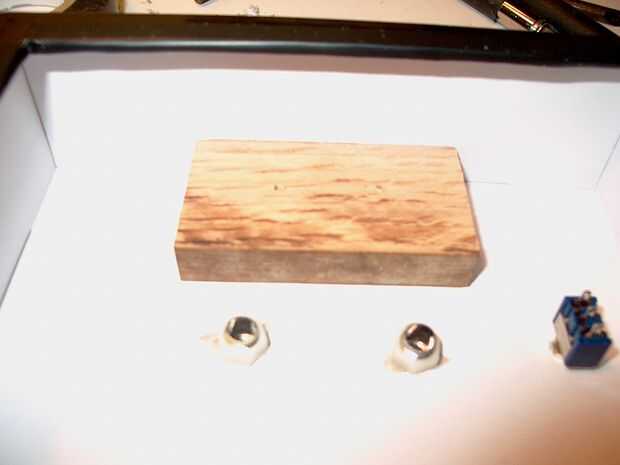

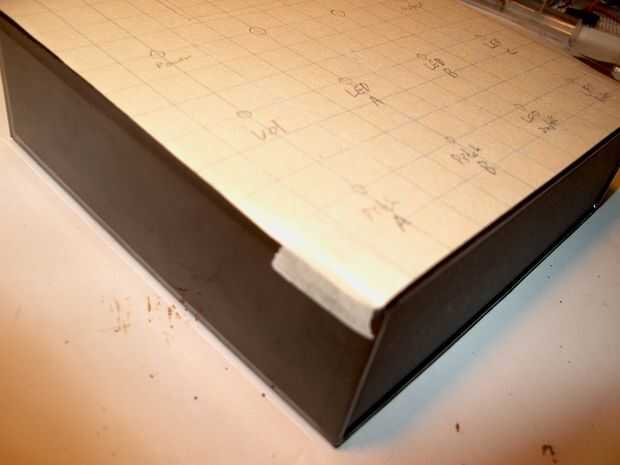

Una vez que haya determinado una buena disposición, la guía de papel milimetrado para su caja de la cinta y use un punzón u otra herramienta de punta para marcar las ubicaciones. Montar un bloque pequeño de madera en el interior de la caja de debajo de los orificios de sus tallos de LED. Utilice tornillos de la parte superior y un adhesivo apropiado para los materiales utilizados. El bloque de madera sirve para estabilizar los tallos y proporcionar un punto seguro para fijarlos. Debe ser lo suficientemente grande como para cubrir cada uno de los orificios del tres tallo adecuadamente y dar espacio para el tallo de tornillos de montaje. Taladre con cuidado cada punto al tamaño apropiado para su correspondiente componente. Ir lento y utilice la punta derecha y taladro de velocidad para el material de que está trabajando.

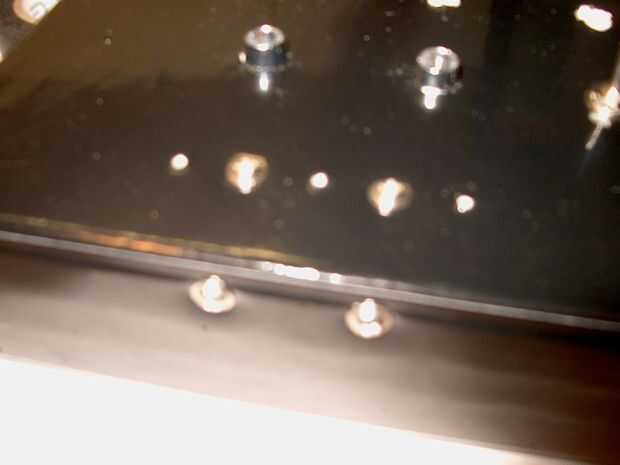

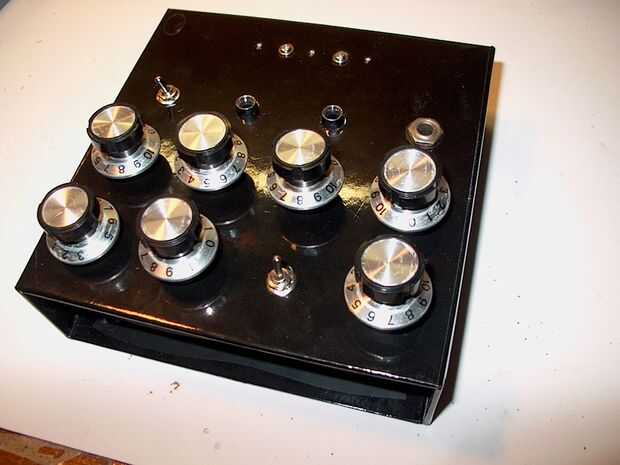

Si vas a pintar o de lo contrario la capa su recinto ahora. Cuando está completamente seco sin apretar instale los potes, interruptores, titulares de LDR y jack de audio. Tenga cuidado de no mar su capa. Como instalar las piezas marcan el interior de la caja con la función de cada componente para hacer más fácil más adelante montaje (vol, energía, tarifa del LED 1, LED tarifa 2, tipo de LED 3, paso 1, paso 2, LFO con. / desc., frecuencia LFO, 1 LDR, 2 LDR, LED 1, LED 2 LED 3, a).
