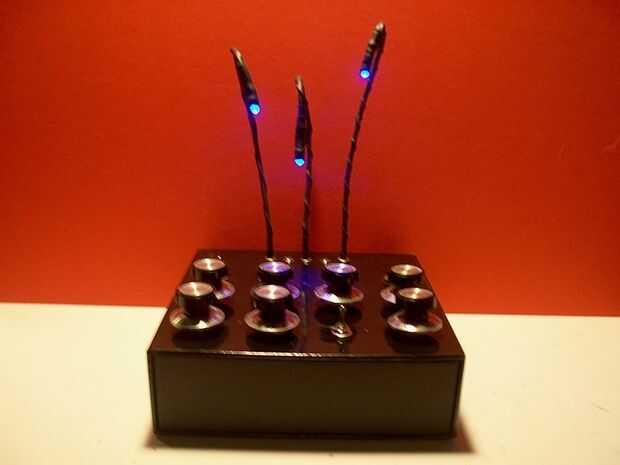

Este Instructable le mostrará cómo construir un Blinquencer - un generador de melodía óptico semi aleatorio que utiliza tres LEDs parpadeando en un par de luz resistencias dependientes para controlar el paso de dos circuitos de audio simples para crear patrones melódicos y rítmicos. Si suena técnico no te preocupes, es un proyecto muy simple que da resultados impresionantes y es una gran introducción a los circuitos de ruido y música generativa. También hace una fresca luz nocturna. Echale un vistazo al video y ver lo que hace y cómo suena y sigue leyendo para ver cómo construir su propio.
Aparte de un par de ICs, unos LEDs y un protoboard fresco (menos de $1 valor de cosas), he utilizado todas las piezas recicladas y repurposed y materiales para este proyecto. Está diseñado para ejecutarse de pilas para la portabilidad o una verruga de la pared reciclado para su uso alrededor de la casa. Mientras que usted podría construir un dispositivo similar de todas las partes nuevas, quiero demostrar que el dinero no tiene que ser un factor en la exploración electrónica y creación-Ahorre su dinero para mejores herramientas!
Cuando llegué en los circuitos de ruido, una de las primeras interfaces aprendí estaba usando un resistor dependiente de luz para controlar el pitch de un oscilador. Básicamente, un LDR actúa como un potenciómetro controlado luz-el más brillante la luz que incide en el sensor, menor la resistencia. Más oscuro es, cuanto mayor sea la resistencia. Total oscuridad bloques prácticamente todo actuales, actuando como un interruptor. Utilizando un LDR para la resistencia en un típico oscilador inversor de R/C, se puede controlar el tipo o tono de ese circuito con la luz.
Comencé a experimentar con varias fuentes de luz tales como televisores y monitores, luces Navidad, luces estroboscópicas, linternas y todo lo que parpadeó, brillaban o iluminan. Finalmente vi el Bleep Labs Thingamagoop con su parpadeo LED en un tallo de alambre flexible que utiliza un fotosensor para afectar el sonido producido. Esto inspiró a muchos de mis propios proyectos como el presentado aquí. Al tener el LED en el extremo de un alambre semirígido, puede usar distancia y posición de la fuente de luz para controlar la cantidad de luz que incide en el sensor. Si usted tiene varios tallos con LEDs puede cambiar a encendido y apagado y obtener diferentes notas de un circuito de sonido con un LDR.
Este proyecto utiliza un chip CD40106. Se trata de una puerta de Lógica CMOS básica que es uno de los bloques de edificio de modernas Computadoras y dispositivos digitales. Se trata de un circuito digital. Circuitos digitales leer y crear señales que apaga y enciende a controlar tiempos. Esto crea una serie de 'on' y 'off' las señales, que pueden representar un código binario. Mientras que las puertas lógicas CMOS se utilizan principalmente para cómputos y enrutamiento de datos, puede utilizarse creación de sonidos. Este circuito utiliza osciladores, circuitos que apaga y enciende a un ritmo uniforme y controlable. A tasas más lentas estos circuitos se llaman relojes y pueden utilizarse para medir las divisiones del tiempo. Si usted escuchó la señal creada por un oscilador de baja velocidad que sonaría como un flujo constante de clics incluso. Si nos aceleró este oscilador los clicks juntábamos más y más hasta que creó un zumbido constante, como un tambor rodillo. Si continúa a velocidad de la señal hasta que comenzaría a sonar notas - más rápido el oscilador, cuanto mayor sea la nota. Controlando cuidadosamente la velocidad del oscilador podemos obtener notas específicas y melodías incluso.
El CD40106 consta de seis inversores. Un inversor tiene una entrada y una salida. Si pones una señal 'en' (llamada un '1' en lenguaje binario) en la entrada de inversores, dará la salida opuesta-en este caso un 'off' (o '0'). En términos muy simples, nuestro circuito detecta un 0 (apagado) en la clavija de entrada y da un 1 (encendido) en su pin de salida. Este 1 (potencia) pasa a través de un combo simple resistencia/condensador que acumula una carga y luego lo lanza hacia la entrada del inversor. Esto se lee como 1, o 'en' señal, haciendo que el inversor cambie su salida a 0 o 'off'. Esto hace que el circuito RC drenar y dejar descargando con el conector de entrada, causando que se lea como 0 otra vez. Esto sucede una y otra vez. Los valores del resistor y condensador utilizado de control de la velocidad en que el oscilador de ciclos de ida y vuelta entre encendido y apagado, 1 y 0. Esto incluso encendido señal se llama una onda cuadrada y es la base de muchos circuitos de sintetizador y sonido, así como muchos circuitos no audio.
Puesto que el CD40106 tiene seis inversores independientes que podemos utilizar para hacer seis osciladores independientes que ciclo a diferentes velocidades. Utilizaremos tres inversores con potenciómetros para controlar la tasa de tres LEDs parpadeando. Estos LEDs brillan en dos resistores sensibles luz que controlan el tono de los dos osciladores de audio construido a partir de dos más de los inversores. El inversor final se utiliza para construir un oscilador de baja frecuencia que la salida de los dos osciladores de audio enciende y apaga rápidamente para trémolo y efectos rítmicos a una velocidad controlada por un potenciómetro o un LFO. Ajustando cuidadosamente la echada de los osciladores de audio, la velocidad de los tres LEDs parpadeando y la velocidad del LFO, interesantes patrones musicales y tonales evolucionan y cambian con el tiempo.
¿Sana diversión? Aquí vamos...
* Una nota sobre CMOS sonidos-
Para un vistazo de qué lógica CMOS virutas puede hacer Compruebe hacia fuera este breve clip de mi sintetizador Lunetta. LUNETTA, el nombre de creador Stanley Lunetta, uso CMOS lógica chips y un sistema patchable abierto de conexiones para crear tonos, patrones, control de tensiones y sonidos crudos, increíbles. Lunettas son lo contrario de sintetizadores tradicional - mientras que un Moog se utiliza para crear sonidos, una Lunetta permite descubrirlos. Hay una increíble comunidad de entusiastas sobre en electro-music.com que están más que felices de introducirte al maravilloso mundo de ruido digital y la música generativa.
Video-
https://vimeo.com/99430409
